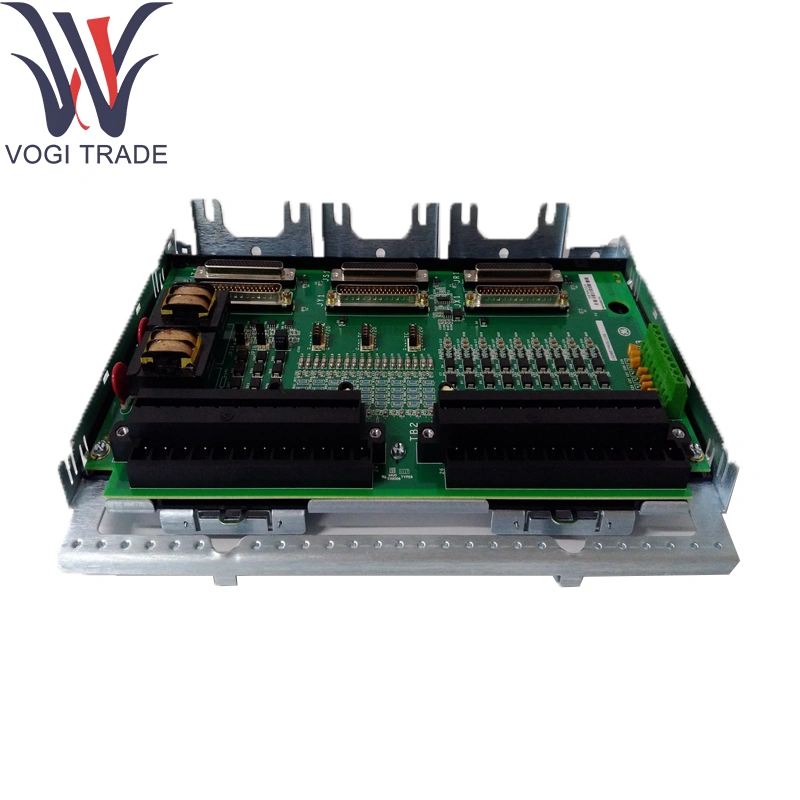

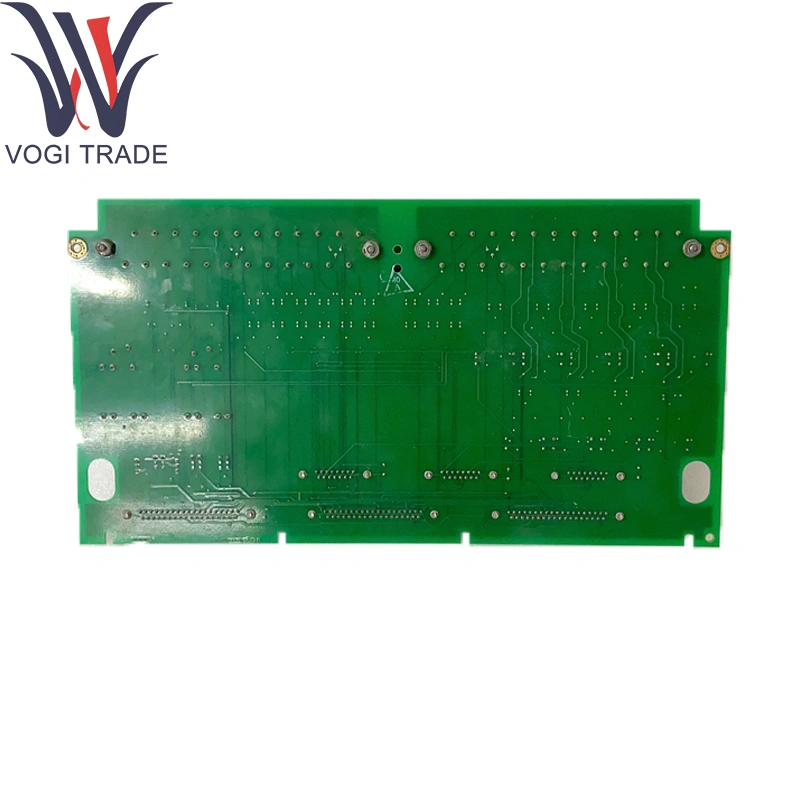

GE IS200TPROH1C

Технические параметры

Интерфейс Backplane:

Два разъема в стиле 50-штифтов для питания и ссылка на пакет ввода/вывода

Разъемы передней панели:

2 × RJ-45 для Ionet Ethernet (10/100Base-T)

1 × дБ-9 RS-232 для инженерного/консольного порта

1 × USB-тип- A для обновления прошивки или локального HMI

Индикаторы состояния: светодиоды для питания, запуска, сеть 1/net 2 Ссылка/активность, неисправность

Потребляемая мощность: 5 V DC @ 500 мА макс (поставляется через Backplane)

Относящийся к окружающей среде:

Работая температура: от -20 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Эти спецификации определяют GE IS200TPROH1C.

Функция продукта

GE IS200TPROH1C служит центральным шлюзом обработки и связи для сетей управления Mark Vie. Уделяет приложение для управления реальным временем, обеспечивает подключение к Ionet к пакетам ввода-вывода и предлагает инженерный доступ для конфигурации, диагностики и управления прошивкой.

Основные вспомогательные модули

Модуль мощности/носителя: IS42XPSCAH1B- поставки мощности и ввода-вывод

Пакеты ввода -вывода: аналоговый, дискретный, реле, безопасность и специальные модули ввода -вывода (например, IS220PAICH1A, IS200TICIH2A, IS400TRLYS1B)

Контроллер безопасности: IS220ySils1b для петлей безопасности SIL в системах VIES

Эта экосистема сосредоточена вокруг GE IS200TPROH1C.

Удлинительные компоненты

Инженерный кабельный комплект: RJ-45 и DB- 9 Кабели для конфигурации и диагностики полевой

Консольный адаптер: USB-Ethernet/Serial Dongle для обновлений локальной прошивки

Адаптер DIN-RAIL: дополнительные зажимы для монтажа терминальной платы в стойках без VME

Комплект избыточности: двойной перевозчик процессора и сбое

Расширения, разработанные для GE IS200TPROH1C.

Поддержка программного обеспечения

Инструмент конфигурации: GE Toolboxst ™ для загрузки приложений, настройки параметров и диагностики

Управление прошивкой: через порт Toolboxst ™ или USB; Поддерживает откат и проверки CRC

Диагностика и мониторинг:

Реальное время здоровья и журналов разломов, доступных через HMI или OPC-DA

Состояние сети- статус ссылки и счетчики производительности процессора

Документация: рассматривается в руководствах системы GE Mark Vie/Vies (Руководства по установке, программированию и техническому обслуживанию)

Все возможности программного обеспечения применяются к GE IS200TPROH1C.
