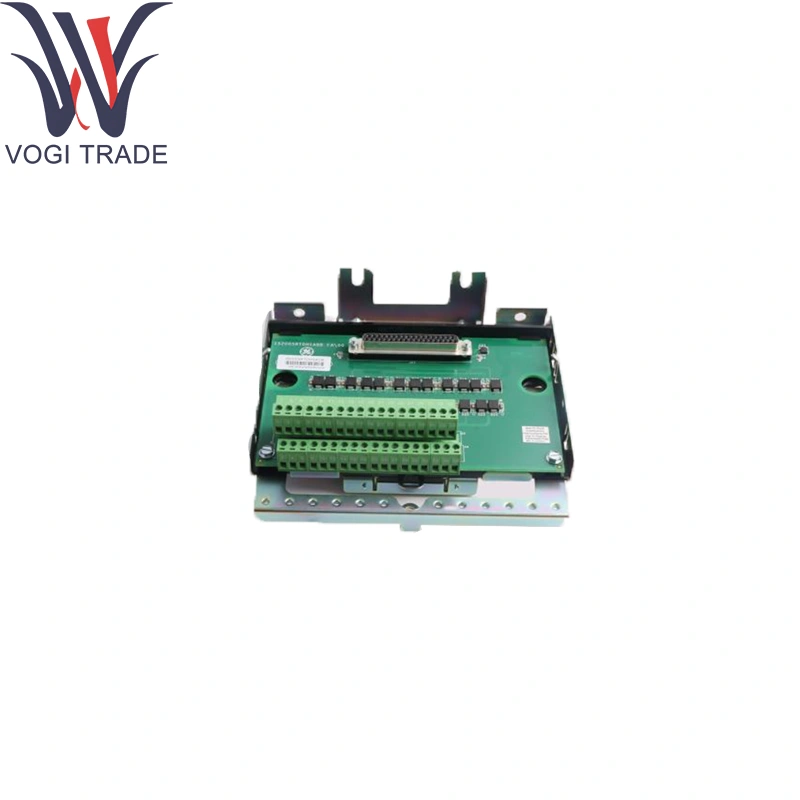

GE IS200SRTDH2A Терминальные платы соленоида/реле водителя.

Технические параметры

GE IS200SRTDH2A Терминальные платы соленоида/реле водителя.

Выходные каналы: 16 изолированных каналов драйверов постоянного тока (открытый кобел)

Напряжение нагрузки: номинальный 24 В постоянного тока (диапазон 18–32 В постоянного тока)

Ток нагрузки: 0,1–2,0А на канал (предел программируемого тока)

Скорость переключения: включение ≤5 мс; Отключение ≤3 мс

GE IS200SRTDH2A Изоляция:

Канал-земля: 1 кВ

Канал-канал: 500 В базовый

GE IS200SRTDH2A Диагностика:

Ощущение на загрузке OK (порог тока)

Светодиоды для вывода и разлома на канал

GE IS200SRTDH2A Защита:

Отключение с переоборудованием с помощью автоматического разрешения

Обратная полярность и перенапряжение зажим

Разъем: заголовок с 52-расходами для 52

GE IS200SRTDH2A Рейтинги окружающей среды:

Работая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: ≤95% RH, неконденсирование

Функция продукта

Принимает команды цифровых драйверов из пакетного оператора ввода-вывода Markvie и предоставляет защищенные выходы DC-переключения DC для полевых устройств. Встроенный диагностический отчет о текущем диагностике обратно обратно к контроллеру через Ionet, обеспечивая автоматическое обнаружение условий застрявших, открытой нагрузки или короткого замыкания.

Основные вспомогательные модули

Пэк -оператор ввода/вывода: is42xpscah1b Power/Carrier Assembly

Модуль контроллера: ЦП MARKVIE (например, IS200TPROH1C)

Дополнительные доски ввода/вывода:

Пакеты с дискретным входом (IS200TICIH2A)

Пакеты ретрансляции (IS400TRLYS1B)

Пакеты ввода -вывода безопасности (IS220YSILS1B)

EXtension Components

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: Блоки с зажим

Комплекты с дин-рамкой и панелью: зажимы адаптера и угловые кронштейны для 35-миллиметровой установки или панели

Экранирующие аксессуары: зажимы кабеля и ферритовые ядра для подавления EMI

Комплект для обслуживания конформного покрытия: набор полевых услуг для применения или обновления покрытия на стандартных платах IS200SRTDH2A

Поддержка программного обеспечения

Конфигурация:

Пороговые значения с током и чувствительными пороговыми значениями, установленными через шаблоны Gecontrolst ™/Toolboxst ™

Диагностика и мониторинг:

Загрузок в режиме реального времени, перегрузки и короткие тревоги, зарегистрированные в HMI, тегах OPC-DA и диагностике контроллера

Опрос статуса и регистрация событий, доступные через Suite Markvies Application

Обновления прошивки: доставлено в рамках программного обеспечения Markvie System; применяется через Toolboxst ™

Документация: подробно описано в Руководстве по установке ввода/вывода GE Markvie/Vies и справочном руководстве по модулю соленоида/ретранслятора
