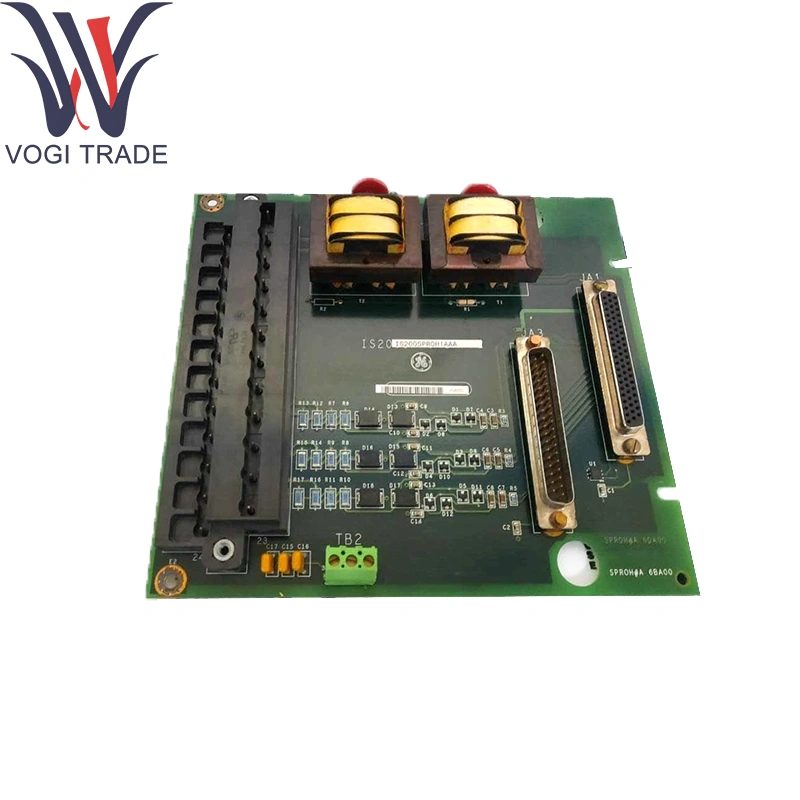

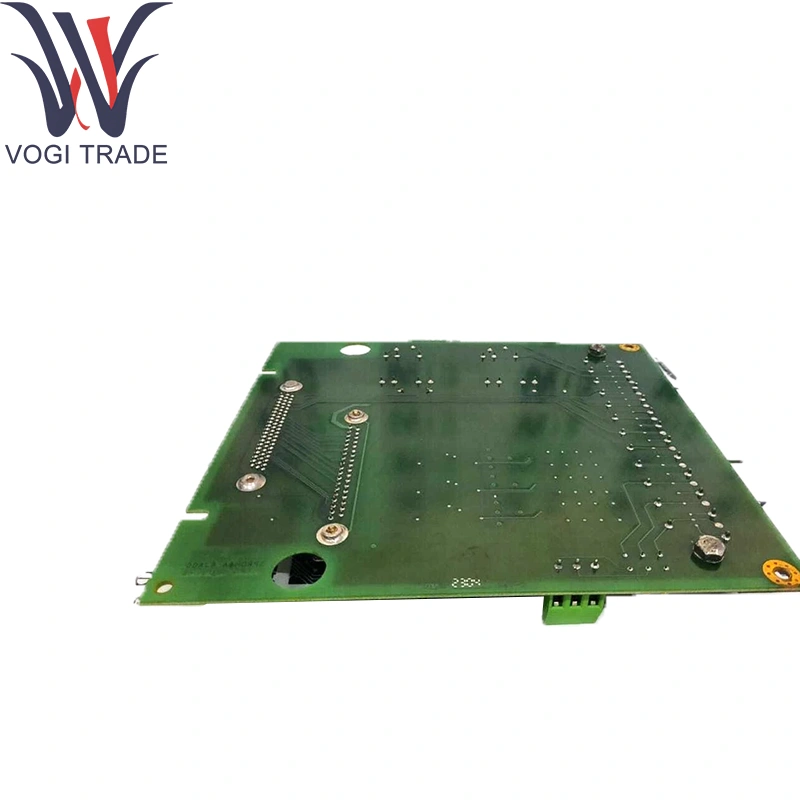

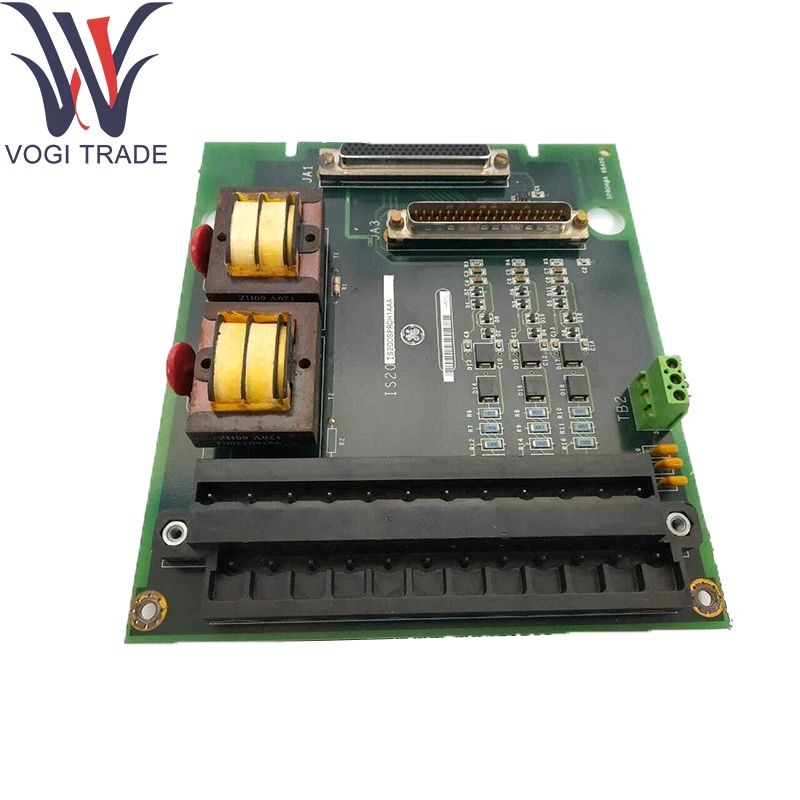

GE IS200SPROH1A Терминальная плата терминала аварийной защиты

Технические параметры
GE IS200SPROH1A Терминальная плата терминала аварийной защиты

Номер детали: IS200SPROH1ABC
Технология: поверхностная печатная плата с конформным покрытием

GE IS200SPROH1A Тип входного сигнала:

Магнитные импульсы скорости (совместим с TTL/CMOS)

Потенциальные входы напряжения трансформатора (PT) для мониторинга шины/генератора

Диапазон частоты пульса: от 2 Гц до 20 кГц

Точность пульса: ± 0,05% чтения

Вход напряжения: до 300 В.

GE IS200SPROH1A разъемы:

Первичный разъем ввода -вывода (для интеграции PPRO/YPRO)

Коннектор DC-37 «Резервное путешествие» на реле

Оценки окружающей среды:

Работая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: ≤95%RH, не конденсирование

Функция продукта

GE IS200SPROH1A Условия и маршруты высокоскоростной турбины импульсы RPM и сигналы напряжения трансформатора в пакет ввода-вывода SPRO. Он обеспечивает точные, гальванически изолированные входные данные как для первичных, так и для избыточных каналов защиты, что позволяет детерминированным поездкам по чрезмерному скорости и потери синхронизации без программного вмешательства.

Основные вспомогательные модули

Пакет первичной защиты (PPRO): IS200PPROH1A

Защитный пакет резервного копирования (YPRO): IS200YPROH1A

Защитная плата реле: специальная терминальная плата реле Trip подключена через DC-37

Контроллеры: модули процессора Markvi (например, IS200TPROH1C), которые контролируют входные данные, полученные из SPRO

Удлинительные компоненты

Потенциальные трансформаторы (PTUR/YTUR): обеспечить усиленные напряжения переменного тока для проверки синхронизации

Терминальные блоки: барьерный тип или подключаемые блоки для полевой проводки вторичных и скоростных пикасов

Кабельные сборы: экранированные многоядерные кабели с DC-37 заканчиваются для резервной поездки

КОНКТИРОВАНИЕ ОБОРУДОВАНИЯ: Стоки и комплекты кронштейнов для безопасной панели или установки шасси

Поддержка программного обеспечения

Конфигурация: полностью на основе оборудования; Нет конфигурации пользователя или прошивки

Диагностика: электронный идентификатор проверяется при питании, чтобы проверить правильное размещение модуля

Мониторинг: флаги ввода и «отсутствуют модуль», сообщаемые с помощью диагностики контроллера

Документация: описано в Руководстве по установке и техническому обслуживанию GE Markvi (PN GEH-XXXX)
