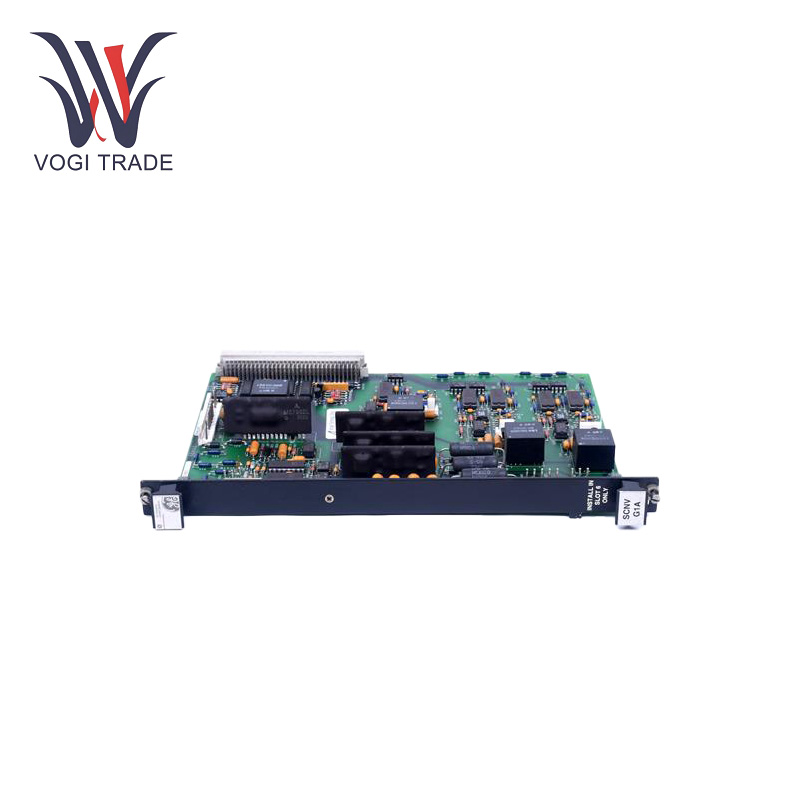

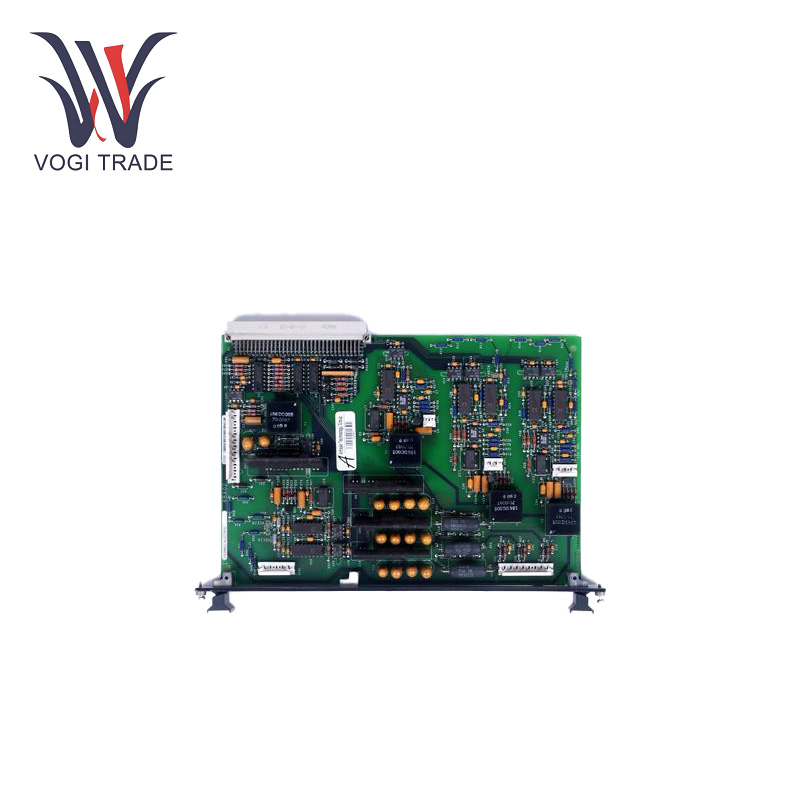

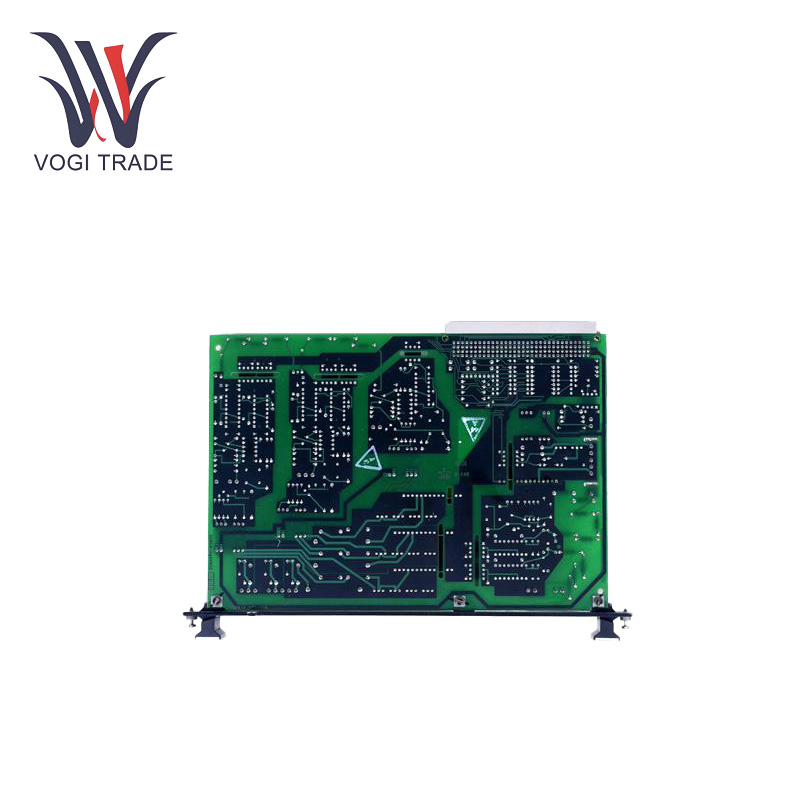

GE IS200SCNVG1ADC

Технические параметры

Напряжение: 24 В постоянного тока

Температурная стабильность: -30 – 65 °С

Источник питания:Блок питания получает питание постоянного тока через разъем P1 и получает вторичное питание от четырех трансформаторов.

Объединительная плата Конектор: В комплект поставки входит 128-контактная объединительная плата P1 для взаимодействия с другими платами.

Разъемы: Имеется 6 разъемов для подключения токовых шунтов Vishay и драйверов затворов, звена постоянного тока.

Схема включает в себя: 3 цепи управления затвором SCR, 3 цепи измерения входного тока, 2 цепи обратной связи по линейному напряжению, 1 цепь обратной связи по напряжению звена постоянного тока, 1 цепь обратной связи DB IGBT VCE и 1 схема управления затвором IGBT динамического торможения.

Функции

Управление и интерфейс: Служит интерфейсной платой управления-моста для инновационной серии автономных SCR-преобразователей на ток от 1800 до 1000 А. Каждая плата имеет 6-импульсный источник и может управлять до тремя SCR.

Хранение и доступ к данным GE IS200SCNVG1ADC:GE IS200SCNVG1ADC, дополнительное устройство хранения данных, содержит информацию об идентификаторе и версии.

Схема драйвера ворот: Схема драйвера затвора IGBT с динамическим торможением переключает напряжение затвор-эмиттер IGBT между VCC (+15 В) и VEE (- 7,5 В) и может генерировать ошибку насыщения и питание драйвера при падении напряжения.

Индивидуальное расширение объединительной платы и дистанционное управление: Платы расширения и удаленные объединительные панели можно отключать по отдельности, не мешая работе других объединительных плат.

Области применения

Производство тепловой энергии: На угольных, нефтяных или газовых тепловых электростанциях GE IS200SCNVG1ADC в качестве интерфейса управления и моста обеспечивает нормальную работу тиристорного диодного преобразователя, осуществляет точное управление генератором и повышает эффективность выработки электроэнергии. и стабильность.

Нефтепереработка: При заводской очистке тиристорный диодный контроль атмосферной и вакуумной дистилляции, каталитического крекинга, гидроочистки и других устройств обеспечивает точный контроль и мониторинг таких параметров, как температура, давление, расход и уровень жидкости в производственном процессе, обеспечивая безопасность и эффективная работа процесса нефтепереработки.

Химическое производство: В процессе производства химической продукции, такой как удобрения, пластмассы, резина и волокна, GE IS200SCNVG1ADC используется для скоординированного управления системами автоматического управления и реакторами, теплообменниками, насосами, клапанами и другими устройствами для достижения точного управления химической реакцией. процессов, транспортировки и распределения материалов, а также улучшить качество и производительность химической продукции.

Выплавка чугуна и стали: GE IS200SCNVG1ADC используется для связи и управления между системой управления звеньями производства чугуна, стали и проката стали, а также доменными печами, конвертерами, электропечами, прокатными станами и другим оборудованием для достижения точного управления и мониторинга таких параметров, как температура. , давление, поток и скорость в производственном процессе, а также улучшают качество и эффективность производства стали.

Бумажная промышленность: В производственной линии по производству бумаги, в качестве интерфейса управления между системой управления и бумагоделательной машиной, целлюлозно-бумажной машиной, сушилкой, машиной для нанесения покрытия и другим оборудованием, он может точно контролировать и контролировать параметры производственного процесса, такие как скорость транспортного средства, натяжение, влажность. , температура и т. д., а также улучшить качество бумаги и эффективность производства.

Судостроительная промышленность:В судовой энергосистеме и системе автоматического управления GE IS200SCNVG1ADC может реализовать управление тиристорными диодами, реализовать обмен информацией и совместную работу между системами, а также повысить безопасность эксплуатации и уровень автоматизации судов.
