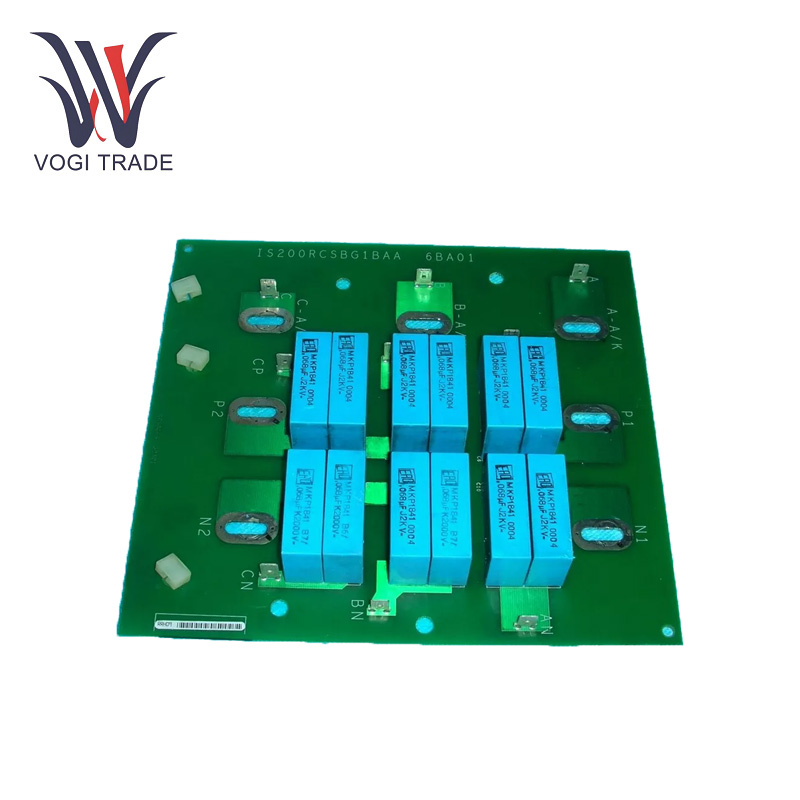

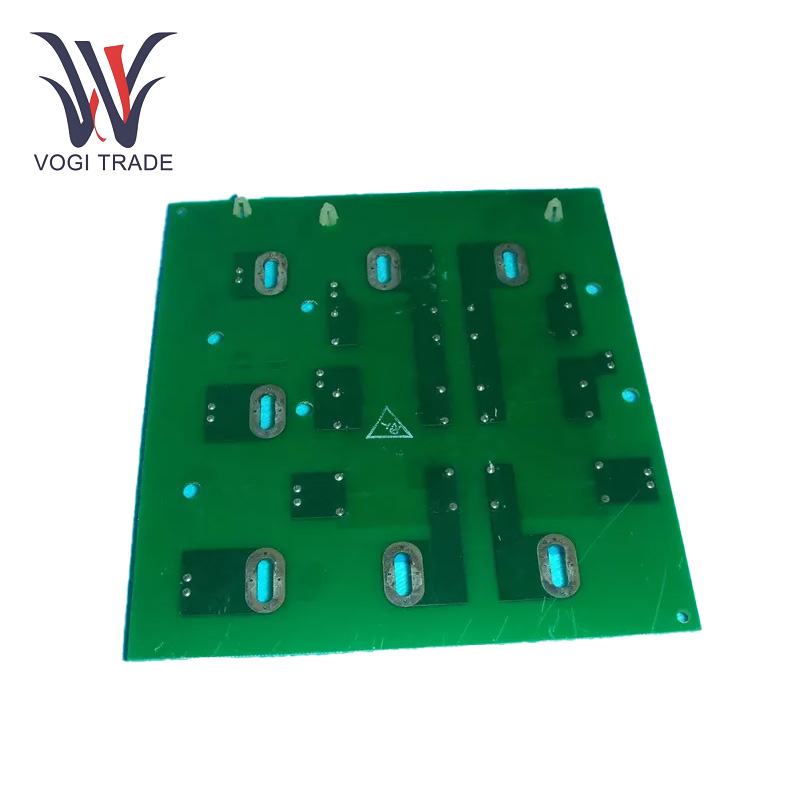

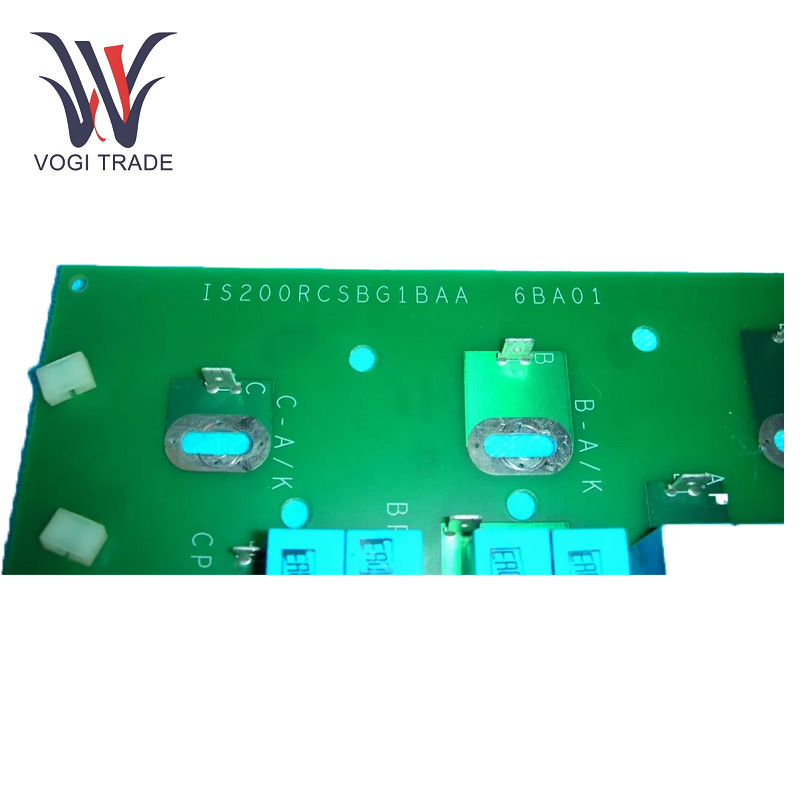

GE IS200RCSBG1OUT

Рабочие параметры

Емкость: 0,095–0,150.

Зажимной ток: 8.5 Условия.

Среднеквадратический текущий рейтинг: 0,5 А.

Количество конденсаторов: 12.

Изоляция Напряжение: Около 500 В.

Темп. диапазон: 0–60°С

Особенности продукта

Защита от перенапряжения: GE IS200RCSBG1BAA в основном представляет собой RC-снабберную карту. Используется для защиты от перенапряжения диодов и SCR (кремниевых выпрямителей). Добавление конденсаторов в снабберную схему имеет положительный эффект, поскольку они способны поглощать и рассеивать большее количество этой энергии.

Стабильное регулирование тока: В среднем ток зажима каждого конденсатора на плате составляет 8,5 Апик, а среднеквадратический ток составляет 0,5 А, что способствует стабильности тока, регулируемого на плате и протекающего в цепи, предотвращая затопление и сжигание тока. оборудование.

Универсальная емкость: На плате имеется двенадцать конденсаторов в шести парах. Емкость между конденсаторами может варьироваться от 0,095 до 0,150 мкФ, охватывая широкий спектр значений емкости, что делает его универсальным с точки зрения функционирования с различными электрическими нагрузками и сценариями эксплуатации, позволяя устройству обеспечивать переменные возможности хранения и высвобождения энергии, выполняя конкретные потребности различных приложений.

Установка

Монтаж: выберите место в шкафу управления или стойке для оборудования. Место для установки должно быть чистым и сухим, хорошо кондиционированным и находиться вдали от источников сильных электромагнитных помех. Дважды проверьте, что монтажные отверстия имеют правильный размер и расположение для GE IS200RCSBG1BAA. Совместите плату с монтажными отверстиями и при необходимости закрепите ее винтами или крепежными деталями. Убедитесь, что плата установлена ​​ровно и прочно, чтобы предотвратить вибрацию и расшатывание во время работы. Если она направляется направляющими или кронштейнами, приготовьтесь вставить доску на место и зафиксировать ее.

Поиск неисправностей

Индикация перенапряжения: Часто срабатывает функция защиты от перенапряжения, и напряжение источника питания проверяется на наличие внешних колебаний напряжения или мгновенного скачка напряжения. Необходимо проверить проводку, включая соединения силовой цепи, чтобы убедиться в отсутствии ослабленной резьбы или поврежденных проводов, вызывающих проблемы с напряжением. Если проблема не устранена, измерьте значение емкости каждого конденсатора на плате GE IS200RCSBG1BAA с помощью мультиметра, чтобы увидеть, будет ли конденсатор неисправен или его значение выйдет за пределы нормального.

Веб-нормальный ток: Если ток не был стабильным или превышал нормальный диапазон, вероятно, это были нагрузки, подключенные к плате из-за перегрузки или короткого замыкания. Проверьте по SCR и диодам, защищенным платой, что все в порядке. Чтобы проверить их работоспособность, измерьте ток ограничения и среднеквадратичный ток конденсаторов. Если текущая проблема связана с неисправностью компонента, быстро замените неисправный компонент.

Недостаточный поток воздуха/чрезмерная температура: Если компоненты платы GE IS200RCSBG1BAA перегрелись, сначала проверьте вентиляцию и среду рассеивания тепла вокруг платы. Убедитесь, что плата хорошо вентилируется, чтобы на ней не было абсолютно никакой пыли и мусора, которые могут препятствовать рассеиванию тепла. Следите за током платы, он может быть слишком большим, что приведет к перегреву плат. Если нагрев вызван определенными компонентами, такими как конденсатор (или) резистор, используйте датчик температуры тепловизионного оборудования для обнаружения перегретых компонентов и замените его.

Область применения

Газотурбинные системы: Это неотъемлемая часть системы управления газотурбинными электростанциями. Служит для защиты силовых электронных компонентов системы возбуждения и преобразовательно-диодных модулей генератора. Это способствует надежной работе всей газотурбинной установки, максимизирует процесс выработки электроэнергии, повышает КПД и надежность выработки электроэнергии электростанции.

Система управления силовой электроникой для систем паровых турбин:Эта плата также является важным компонентом электрической системы управления паротурбинными установками. Он защищает диоды и тиристоры в цепях возбуждения и преобразования энергии паровой турбины. А когда паровая турбина работает, она может эффективно контролировать колебания напряжения электрооборудования и очевидные скачки тока, чтобы гарантировать, что электрические устройства могут работать в стабильном состоянии, чтобы обеспечить безопасную и эффективную работу паровой турбины.

Распределение электроэнергии в промышленности:GE IS200RCSBG1BAA также может использоваться для защиты и стабилизации силовых электронных устройств в промышленных системах распределения и управления электроэнергией. Целесообразен в металлургической, химической, горнодобывающей промышленности, где присутствуют высокореактивные нагрузки большой мощности, частые переключения. Это позволяет повысить надежность и срок службы всей системы электрораспределения, избежав разрушительных перенапряжений и нестабильности тока, которые приводят к отказам оборудования и соответствующим простоям производства.
