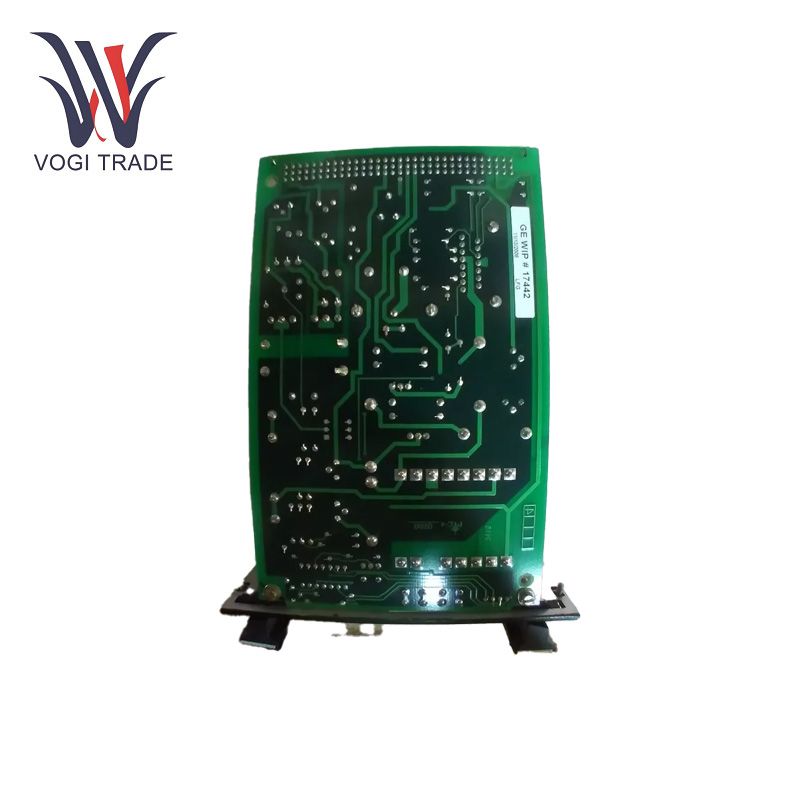

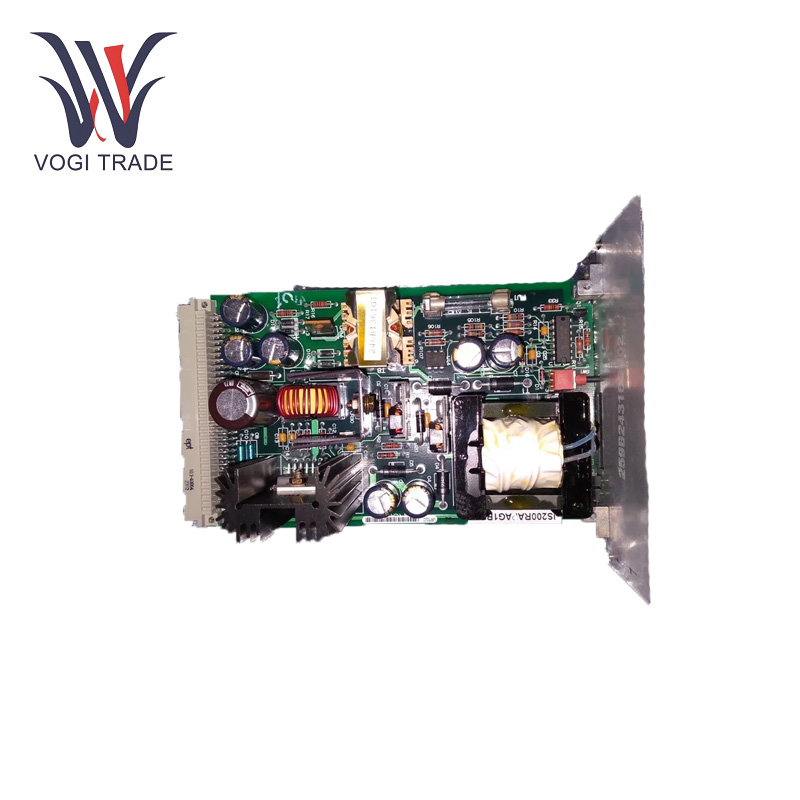

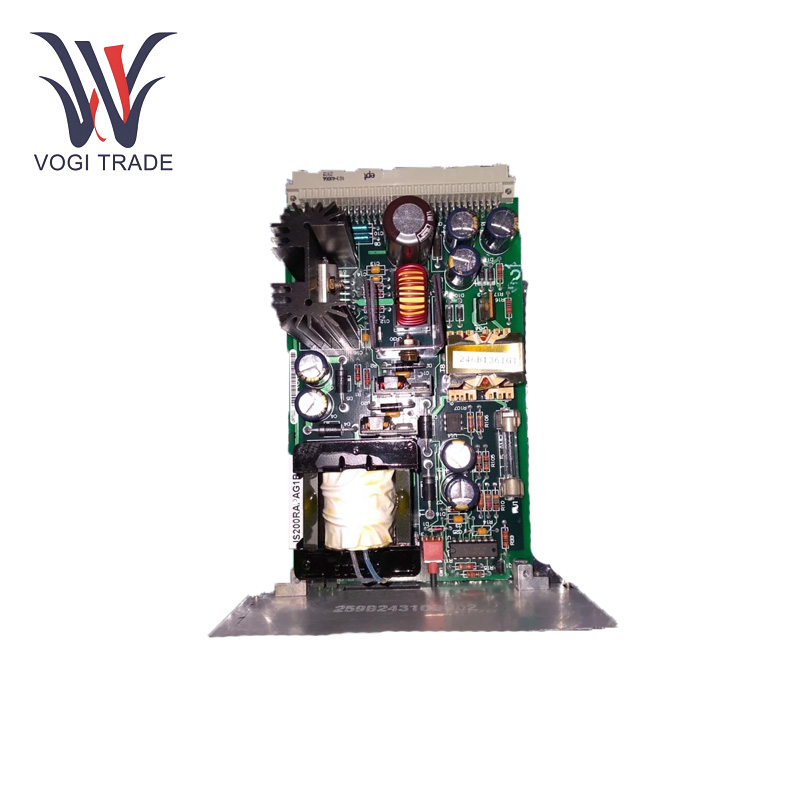

GE IS200RAPAG1BCA

Рабочие параметры

Входное напряжение: 120 В переменного тока или 240 В переменного тока.

Текущий тип сигнала: 0–20 мА, 0–200 мА.

Емкость клеммного провода: Для проводов № 18 AWG.

Данные по октябрь 2023 г. Тип разъема: Разъем постоянного тока — 37 контактов.

Напряжение изоляции: 500 В (приблизительно).

Рабочая температура: 0–60°С.

Тип монтажа: DIN-рейка или привинченная к панели.

Входная частота: 50/60 Гц (прогнозируемая).

Особенности продукта

Гибкий ввод и вывод сигналов: он может принимать различные аналоговые входные и выходные сигналы. Пакет для аналогового входа поддерживает двухпроводные, трехпроводные и четырехпроводные передатчики, а также может работать с передатчиками с внешним питанием и напряжением постоянного тока 5 В и 10 В. Что касается аналогового выхода, рабочие сигналы охватывают как сигналы тока 0–20 мА, так и 0–200 мА. Благодаря исключительной совместимости сигналов он может работать с широким спектром датчиков и исполнительных механизмов, что делает его невероятно гибким решением для различных требований промышленного управления.

Резервная функция защиты: Реле резервного отключения в системах управления Mark VIe или Mark VleS. Вместе с PPRO или YPRO оно подключается к плате реле и обеспечивает резервную защиту. Использование этой функции в качестве резервной защиты повышает надежность и безопасность всей системы управления. В случае неисправности в цепи главной цепи защиты GE IS200RAPAG1BCA готов взять на себя безопасное отключение оборудования и избежать травм или повреждений.

Установка

Монтаж: Выберите место установки в шкафу управления, чистое, сухое и хорошо проветриваемое. Если в окружающей среде присутствуют сильные электромагнитные помехи, обязательно устраните их. Соберите необходимое оборудование, например отвертки и инструменты для зачистки проводов. Осмотрите GE IS200RAPAG1BCA на наличие признаков повреждений и убедитесь, что все компоненты и разъемы работоспособны. Плату можно установить на DIN-рейку или прикрепить к металлической пластине, прикрепленной к панели. Если в вашем проекте используется DIN-рейка, просто закрепите плату на рейке и закрепите ее соответствующими крепежами. Если вы прикручиваете панель болтами, совместите монтажные отверстия платы с отверстиями на панели, а затем закрепите ее винтами. Это необходимо для того, чтобы плата была установлена ​​ровно и устойчиво во время работы, чтобы избежать вибрации и расшатывания.

Поиск неисправностей

Ненормальный входной сигнал Поскольку аналоговые входные сигналы в данном случае являются ненормальными или нестабильными, поэтому сначала убедитесь, что подключение проводов датчика правильное, без повреждений. Убедитесь, что на датчик подается оптимальное питание. В этом случае измерьте входные сигналы на клеммах GE IS200RAPAG1BCA с помощью мультиметра, это обязательно поможет вам выяснить, кроется ли проблема в плате или во внешнем датчике.

Сбой функции защиты. Если функция резервной защиты не работает, проверьте правильность и надежность проводки между GE IS200RAPAG1BCA и платой реле. Убедитесь, что конфигурация и настройки функции защиты в системе управления являются разумными; Если произошел сбой оборудования, например, сгорело реле в цепи, вам может потребоваться заменить плату и заменить цепь новым реле.

Проблема со связью: Проблемы со связью могут привести к ее полному сбою, поэтому убедитесь, что кабель связи правильно подключен и не поврежден. Проверьте настройки и параметры связи платы и других устройств, такие как скорость передачи данных, чтобы убедиться, что они соответствуют настройкам, ожидаемым в примере.

Область применения

Газотурбинные электростанции: В системах производства электроэнергии на газовых турбинах GE IS200RAPAG1BCA является важным компонентом для мониторинга и защиты работы газовой турбины. Он контролирует сигналы напряжения и скорости генератора и регулирует подачу топлива и процесс сгорания газовой турбины совместно с другими компонентами управления, чтобы обеспечить эффективную и стабильную работу газовой турбины и повысить эффективность выработки электроэнергии.

Паротурбинные электростанции: Эта плата является еще одним ключевым компонентом системы управления паротурбинными электростанциями. Система контроля паровой турбины — это система управления, используемая для мониторинга различных параметров работы паровой турбины в режиме реального времени, включая давление пара и напряжение генератора, с необходимой защитой и контролем. Аномальные условия, такие как перенапряжение и превышение скорости, могут быстро привести в действие механизм защиты от остановки паровой турбины, чтобы предотвратить повреждение оборудования.

Система промышленной автоматизации:В различных производственных линиях промышленной автоматизации GE IS200RAPAG1BCA можно использовать для мониторинга и управления работой двигателей, насосов и другого оборудования. Он помогает реализовать точный контроль работы оборудования и обеспечить стабильную работу производственной линии за счет сбора и обработки аналоговых сигналов от датчиков. Например, в металлургической и химической промышленности он может контролировать температуру, давление и поток производственного процесса, а также контролировать запуск и остановку оборудования для обеспечения качества продукции и безопасности производства.
