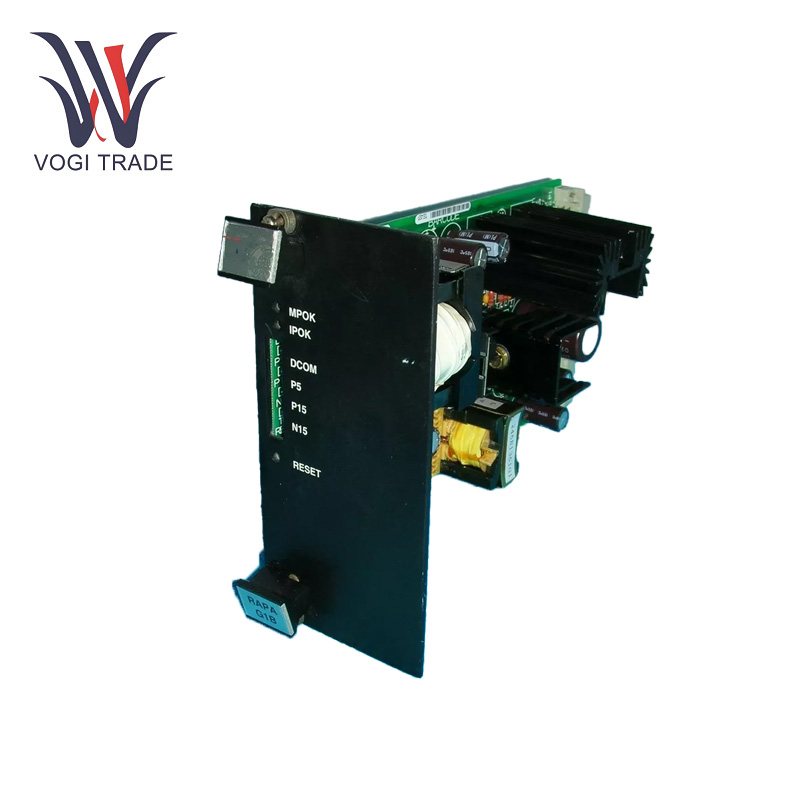

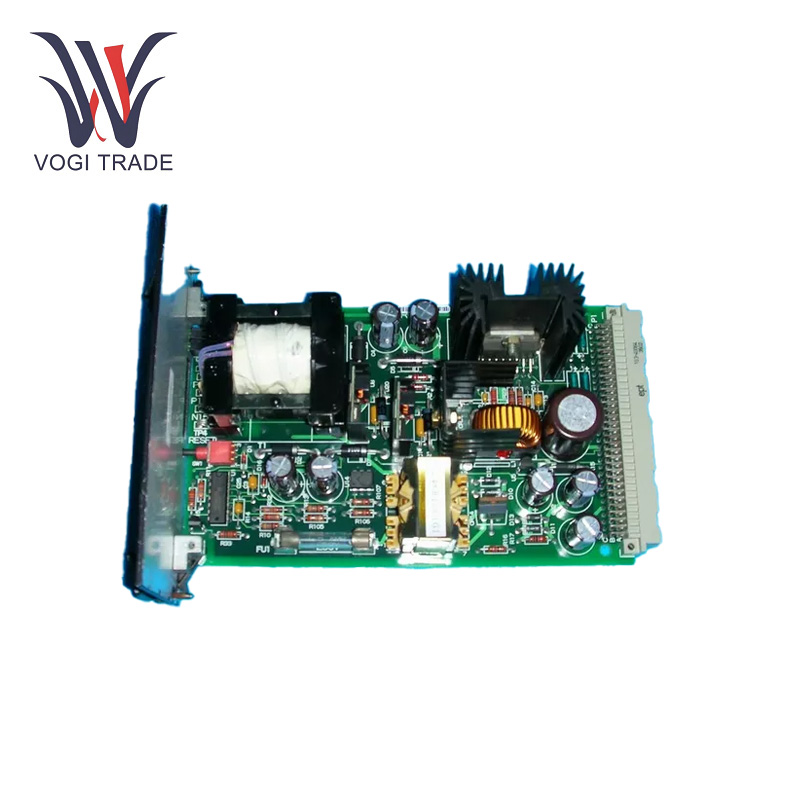

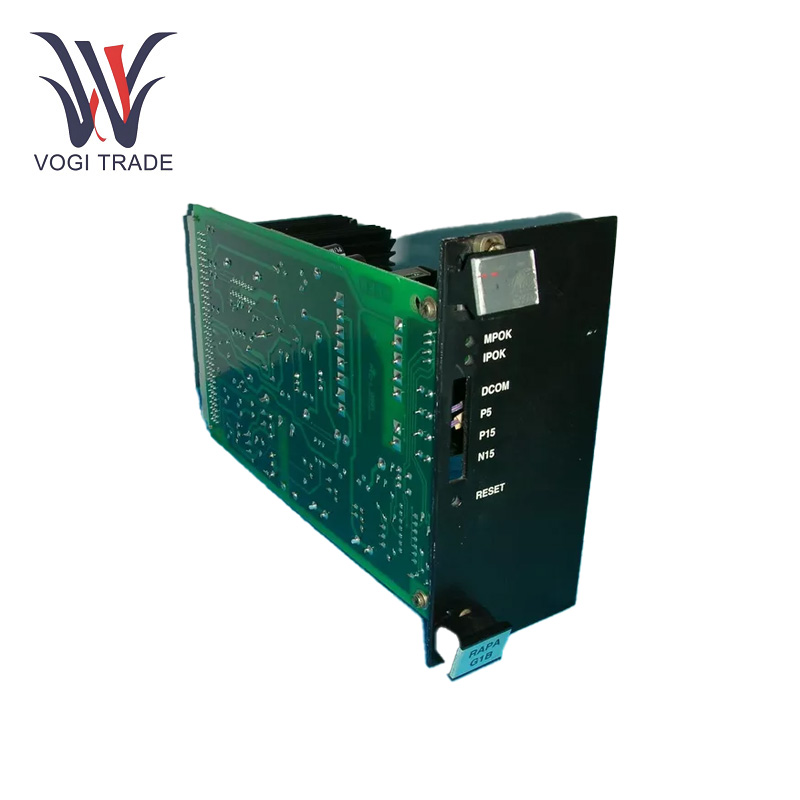

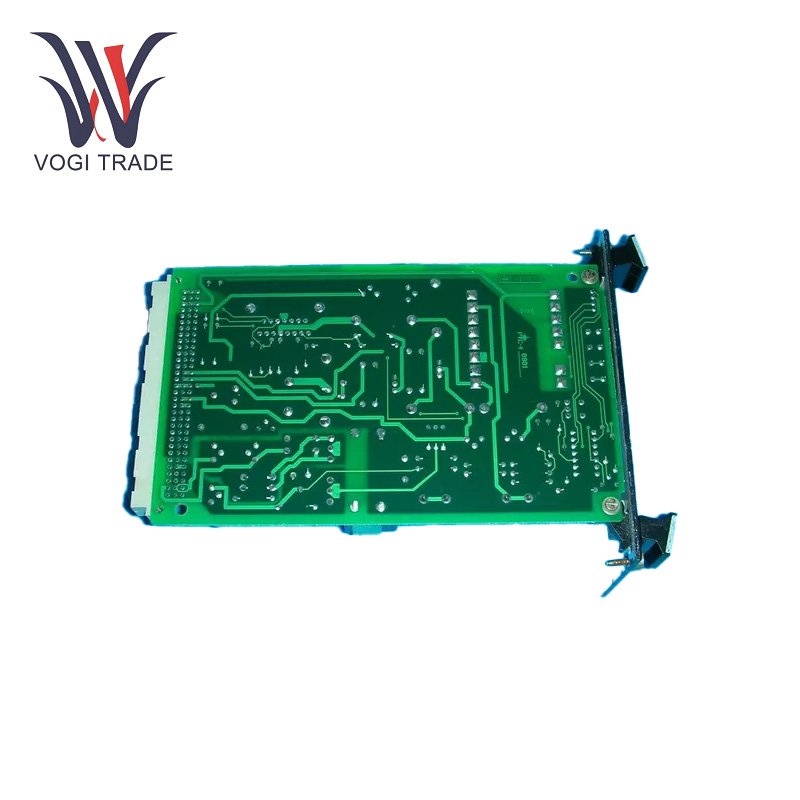

GE IS200RAPAG1BBA

Рабочие параметры

Напряжение питания: 18–36 В постоянного тока.

Потребляемая мощность: 12 Вт.

Частота процессора: 667 МГц.

Скорость интерфейса Ethernet: 100 Мб.

Напряжение изоляции: 300 В.

Максимальная пропускная способность провода на клемму: 2 провода сечением 3,0 мм².

Шаг винта: Мин. 9,53 мм (0,375 дюйма).

Диапазон рабочих температур:0–65°С.

Протокол связи: UDP/IP, глобальные данные Ethernet (EGD).

Тип клеммной колодки: Барьерный тип, съемный.

Особенности продукта

Надежная связь: GE IS200RAPAG1BBA оснащен несколькими драйверами Ethernet. Он имеет три драйвера Ethernet по 100 Мбит для IONet, что позволяет каждому контроллеру обмениваться данными с тремя сетевыми коммутаторами. В резервированных системах это позволяет каждому контроллеру напрямую контролировать резервные входы и сравнивать потенциальные различия. Кроме того, он имеет два драйвера Ethernet для двухточечной связи в сети управления с другими устройствами управления возбуждением генераторов Mark VI, Mark VIe и EX2100, а также станциями оператора и технического обслуживания.

Мощная обработка данных: процессор 667 МГц и операционная система QNX позволяют быстро и эффективно обрабатывать различные данные и сигналы управления. Он способен обрабатывать данные от датчиков, подключенных к клеммным колодкам на плате, своевременно анализировать и обрабатывать их, а также обеспечивать точную информационную поддержку всей системы управления турбиной, обеспечивая стабильную работу турбоагрегата.

Сильная фильтрация и защита: GE IS200RAPAG1BBA имеет встроенные механизмы фильтрации и защиты от переходных процессов. Эта функция обеспечивает его правильную работу в суровых промышленных условиях за счет эффективного подавления электромагнитных помех и переходных сигналов перенапряжения. Переходная энергия может быть передана обратно к источнику через клемму заземления фильтра, а для испытания диэлектрической прочности предусмотрена отдельная клемма защитного заземления.

Установка

Подготовьте установкуОкружающая среда: Выберите чистое, сухое и хорошо вентилируемое место в шкафу управления. Убедитесь, что место установки находится вдали от источников сильных электромагнитных помех и имеет хорошие условия рассеивания тепла. Подготовьте необходимые инструменты, такие как отвертки и инструменты для зачистки проводов. GE IS200RAPAG1BBA можно установить на основании шкафа. В системах с двойным и тройным резервированием вторая и третья платы могут быть установлены рядом друг с другом для компактной компоновки. Совместите плату с монтажными отверстиями и надежно закрепите ее винтами, гарантируя, что плата установлена ​​ровно и устойчиво.

Поиск неисправностей

Сбой связи: Проверьте, правильно ли подключены кабели Ethernet, нет ли повреждений или ослаблений. Убедитесь, что сетевые настройки GE IS200RAPAG1BBA, такие как IP-адрес и маска подсети, верны. Проверьте, правильно ли работают подключенные сетевые устройства, такие как переключатели и другие блоки управления. Если проблема не устранена, попробуйте заменить кабель или порт Ethernet, чтобы посмотреть, можно ли решить проблему.

Аномалия обработки данных: Если скорость обработки данных низкая или обработанные данные неточны, сначала проверьте, не перегружен ли процессор. При необходимости уменьшите нагрузку на процессор. Проверьте актуальность программного обеспечения и прошивки платы. Обновите программное обеспечение и прошивку, если доступны новые версии.

Проблема с питанием: Если он не запускается или работает ненормально, проверьте, находится ли напряжение источника питания в указанном диапазоне 18–36 В постоянного тока. Проверьте, исправна ли цепь питания и нет ли короткого замыкания или разрыва цепи. Если напряжение источника питания в норме, но плата по-прежнему не работает должным образом, возможно, модуль питания на плате неисправен и его необходимо заменить.

Область применения

Управление газовой турбиной: В энергетической отрасли, особенно на газотурбинных электростанциях, GE IS200RAPAG1BBA является важной частью системы управления. Он контролирует и контролирует работу газовых турбин, например, регулирует подачу топлива и контролирует скорость вращения и температуру турбины. Точная обработка различных данных датчиков помогает оптимизировать процесс сгорания газовой турбины, повысить эффективность преобразования энергии и обеспечить безопасную и стабильную работу газотурбинно-генераторной установки.

Управление паровой турбиной: Он также широко используется в системах управления паровыми турбинами. На тепловых электростанциях он играет ключевую роль в управлении процессами запуска, остановки и регулирования нагрузки паровой турбины. Он контролирует такие параметры, как давление пара, расход и смещение вала паровой турбины, а также своевременно регулирует открытие парового клапана и других приводов, чтобы обеспечить стабильную работу паровой турбины и качество выработки электроэнергии. .

Применение механического привода: В промышленных производственных линиях, требующих механического привода, например, в металлургической и нефтехимической промышленности, его можно использовать для управления и контроля двигателей и передающих устройств. Он может обеспечить точную работу системы механического привода, регулировать скорость и крутящий момент двигателя в соответствии с требованиями процесса, а также повышать эффективность производства и качество продукции.
