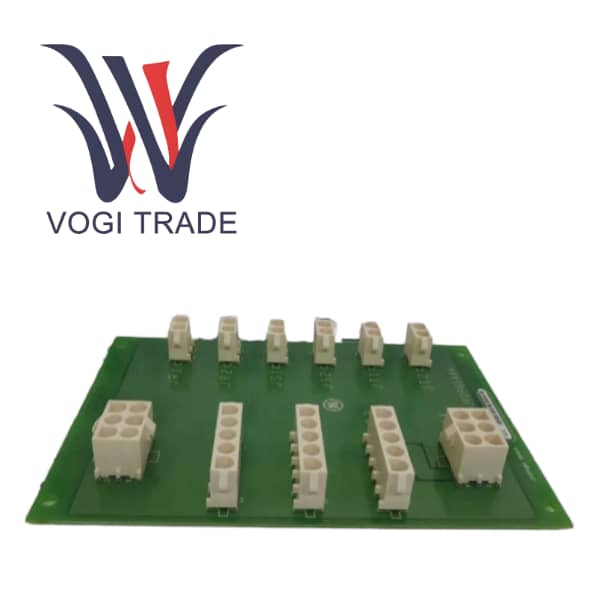

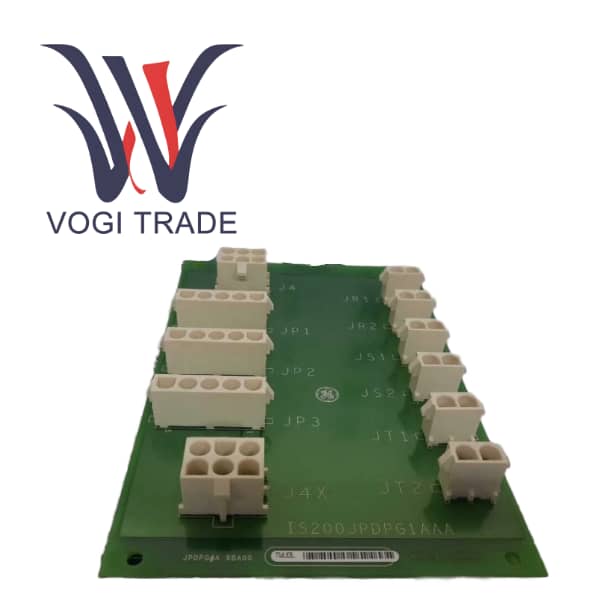

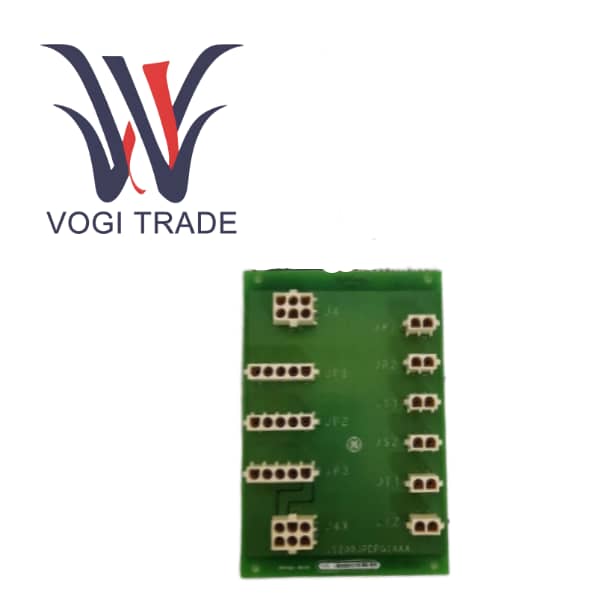

GE IS200JPDPG1AAA

Обзор продукта

GE IS200JPDPG1AAA — это модуль распределения питания 125 В постоянного тока, специально разработанный и изготовленный компанией General Electric для ее усовершенствованной системы управления турбиной Mark VIe. Модуль распределения питания постоянного тока является важнейшим компонентом инфраструктуры электропитания во всей подсистеме ввода-вывода Mark VIe. Основная функция этого модуля — получать питание от одного или нескольких высоконадежных источников питания постоянного тока 125 В и безопасно, стабильно и избирательно распределять его между различными клеммными колодками, процессорами ввода-вывода и другими критически важными нагрузками в системе. IS200JPDPG1AAA — это не просто распределительная панель. Модуль объединяет такие функции, как защита входа, фильтрация, мониторинг состояния и диагностическая обратная связь, обеспечивая чистое и бесперебойное питание для чувствительного электронного оборудования управления, расположенного ниже по потоку, и является краеугольным камнем для обеспечения безопасной, стабильной и непрерывной работы ключевого энергетического оборудования, такого как газовые и паровые турбины.

Функциональные особенности продукта

Высоконадежная архитектура резервного источника питания является наиболее заметной особенностью IS200JPDPG1AAA.

Модуль может одновременно принимать входные сигналы от батареи постоянного тока и одного или двух независимых преобразователей переменного тока в постоянный. Такая конструкция обеспечивает резервирование мощности N+1 или даже N+2. Даже если аккумуляторная система или какой-либо из преобразователей переменного тока в постоянный выйдет из строя, система может плавно переключиться на другие доступные источники питания, гарантируя, что питание управления 125 В постоянного тока никогда не будет прерываться, что значительно повышает доступность всей системы управления турбиной.

Комплексная очистка и защита электропитания гарантируют, что встроенный входной фильтр может эффективно подавлять электромагнитные и радиочастотные помехи от линии электропитания, обеспечивая чистое питание для последующих точных электронных устройств ввода-вывода. Автоматический выключатель постоянного тока обеспечивает защиту от перегрузки по току, а последовательный диод предотвращает повреждения, вызванные обратным подключением питания из-за неправильного подключения.

Интеллектуальная диагностика и обратная связь о состоянии

Благодаря тесной интеграции с пакетом ввода-вывода PPDA этот модуль больше не является тупым устройством распределения питания. IS200JPDPG1AAA может оперативно передавать ключевую информацию, такую ​​как напряжение шины, состояние изоляции заземления и состояние включения/выключения каждой выходной ветви, на главный контроллер Mark VIe. Это позволяет обслуживающему персоналу удаленно диагностировать состояние энергосистемы в диспетчерской, проводить профилактическое обслуживание, быстро определять место неисправности и значительно сокращать время простоя.

Гибкая возможность распределения нагрузки

Помимо питания стандартной клеммной колодки, он также обеспечивает два выделенных выхода с токоограничивающими резисторами. Эта конструкция учитывает возможные особые требования к мощности в полевых условиях, повышая адаптируемость и гибкость системы.

Стандартизация и модульная конструкция

Являясь частью платформы Mark VIe, модули соответствуют унифицированным стандартам механических и электрических интерфейсов, что упрощает установку, замену и обслуживание внутри шкафа управления.
