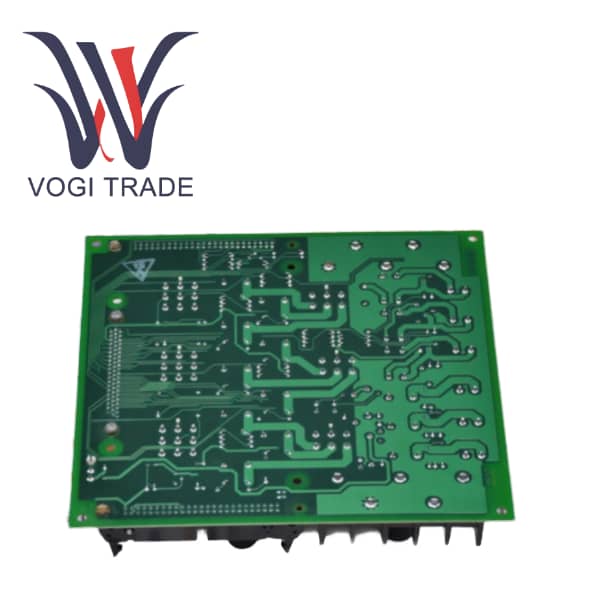

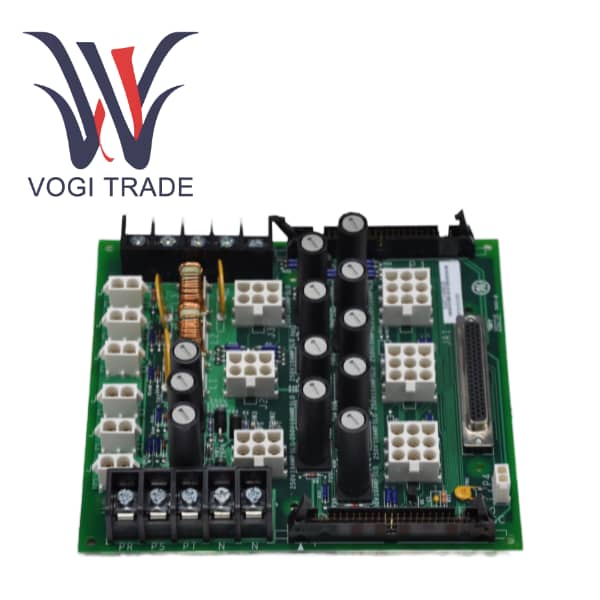

GE IS200JPDMG1ADC

Технические параметры

Входное напряжение:Номинальное напряжение 28 В постоянного тока

Входные разъемы:Три 9-контактных разъема Mate-N-Lok (JR, JS, JT)

Выходные разъемы: J1–J3 (6-контактный Mate-N-Lok), JCR/JCS/JCT (2-контактный), JAR/JAS/JAT (вспомогательный)

Номинальный выходной ток:25 А макс. на входную шину

Диагностический интерфейс:50-контактный ленточный кабель (P1/P2), разъем DC-62 для блока ввода-вывода PPDA

Рабочая температура:От -30°C до +65°C (от -22°F до +149°F)

Размеры платы: 16,51 см В x 17,8 см Ш (6,5 x 7,0 дюйма)

Монтаж:DIN-рейка или стальной кронштейн, монтируемый на основании

Обзор продукта

IS200JPDMG1ADC — это высокопроизводительная модульная выходная плата управления мощностью 28 В постоянного тока, обозначенная как тип JPDM в рамках модуля распределения питания (PDM) системы управления турбиной GE Mark VIe. GE IS200JPDMG1ADC функционирует как центральная нервная система для распределения чистого, надежного и резервного питания 28 В постоянного тока к критически важным компонентам системы управления, включая сами контроллеры, пакеты ввода-вывода и сетевую инфраструктуру, например коммутаторы Ethernet.

Являясь «основным» компонентом PDM, JPDM отличается встроенным предохранителем IS200JPDMG1ADC и способностью поддерживать сильноточные архитектуры с резервированием питания.   GE IS200JPDMG1ADC разработан для критически важных промышленных сред, где доступность системы и отказоустойчивость имеют первостепенное значение.   Ключевой особенностью является возможность размещения пакета ввода-вывода IS220PPDA, который обеспечивает комплексную диагностику и обратную связь на уровне системы, превращая систему распределения питания из пассивной проводной сети в интеллектуальный, контролируемый и обслуживаемый актив.

Функциональные особенности

Поддержка тройного модульного резервирования (TMR):IS200JPDMG1ADC изначально разработан для систем TMR. GE IS200JPDMG1ADC поддерживает три полностью независимые шины питания 28 В постоянного тока (R, S, T). Выход из строя одного источника питания или шины не повлияет на два других, обеспечивая непрерывную работу как минимум двух каналов контроллера.

Комплексная защита ответвлений:GE IS200JPDMG1ADC, в отличие от своего аналога JPDS, JPDM включает отдельные предохранители на всех своих главных и вспомогательных выходных цепях. Это обеспечивает локализованную защиту, предотвращая сбой в одном блоке ввода-вывода или полевом устройстве, приводящий к отключению всей шины питания.

Расширенная диагностика системы через PPDA:GE IS200JPDMG1ADC Благодаря размещению пакета ввода-вывода PPDA JPDM обеспечивает полный набор диагностических функций, включая:

Аналоговый мониторинг напряжения всех трех шин 28 В в реальном времени.

Логическое состояние каждой цепи с предохранителем (индикация перегоревшего предохранителя).

Обратная связь о состоянии сухих контактов от каждого из трех блоков питания.

Электронный идентификатор для автоматического распознавания платы в конфигурации системы.

Гибкая энергетическая архитектура:GE IS200JPDMG1ADC можно легко переконфигурировать в полевых условиях с помощью перемычек. GE IS200JPDMG1ADC может перейти от полностью резервированной схемы TMR к симплексной схеме высокой доступности, в которой несколько источников питания распределяют нагрузку на одной шине.

Сильноточная емкость:GE IS200JPDMG1ADC, предназначенный для более крупных систем, поддерживает источники питания с ограничениями по току, превышающими 500 Вт. Каждая из трех внутренних шин питания рассчитана на ток 25 А, а общий обратный путь заземления рассчитан на ток 75 А.

Неотъемлемая безопасность и надежность:Такие функции, как самовосстанавливающиеся предохранители во вспомогательных цепях, диодное ИЛИ для питания PPDA и координация с вышестоящими защитными устройствами, обеспечивают высокую надежность системы и упрощают восстановление после кратковременных сбоев.

Сравнение с аналогичными продуктами (JPDM и JPDS)
