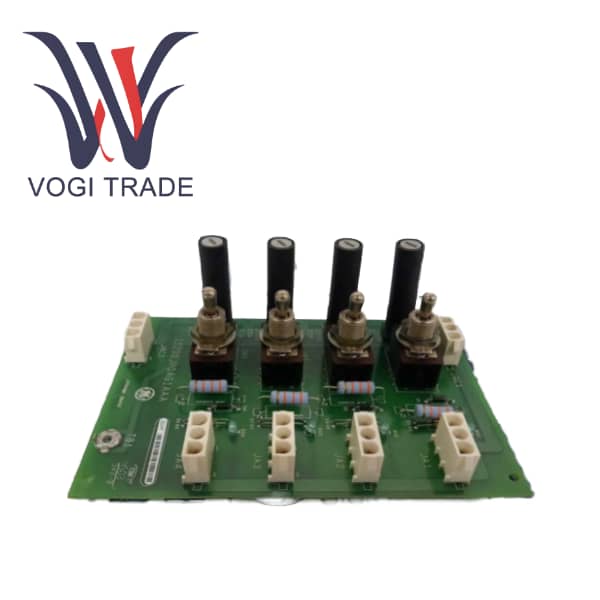

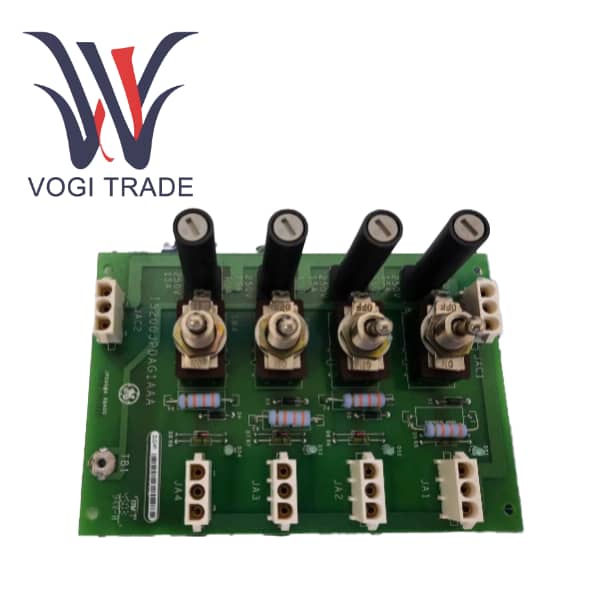

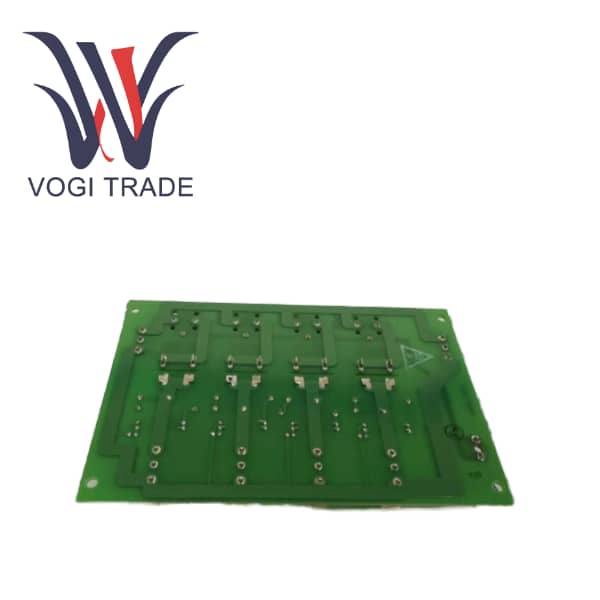

Бренд: GEОписание: IS200JPDFG1ADDСостояние: Совершенно новыйIS200JPDDG1AAA — это плата распределения питания постоянного тока, разработанная GE как часть системы управления Mark VIe. GE IS200JPDDG1AAA служит для распределения одного входного источника питания постоянного тока (24 В постоянного тока или 125 В постоянного тока) на несколько изолированных и защищенных выходных цепей.Гарантия: 1 годКол-во инвентаря: 3Срок оплаты: Т/ТПорт доставки: СямэньIS200JPDFG1ADD — это модуль распределения питания 125 В постоянного тока, предназначенный для использования в системе управления GE Mark VIe. GE IS200JPDFG1ADD является важной частью семейства модулей распределения питания (PDM), отвечающих за прием и распределение питания 125 В постоянного тока от аккумуляторных источников и/или модулей преобразования переменного тока в постоянный (DACA).
| Производство |
GE |
| Номер модели |
IS200JPDFG1ADD |
| Номер заказа |
IS200JPDFG1ADD |
| Каталог |
Марк VI |
| Описание |
Распределительный щит питания |
| Страна происхождения |
США |
| КОД ТН ВЭД |
8537101190 |
| Измерение |
233×37×160 мм |
| Масса |
0,82 кг |
Технические параметры
Установка сложна и требует правильного заземления и подключения к PPDA для полноценной работы.
Входной ток: максимум 30 А
Автоматический выключатель: 30 А постоянного тока, в комплекте
Выходные разъемы: J1R, J1S, J1T (с предохранителем 5 А), J7X,Y,Z (с предохранителем 5 А), J8A,B (с предохранителем 12 А), J12 (с предохранителем 3 А)
Номинал предохранителя: 15 А, 250 В (предохранитель ¼ дюйма x 1 ¼ дюйма) от 3 А до 12 А, в зависимости от мощностиСопротивление относительно земли: >75 кОм (перемычка JP1 установлена), >1500 кОм (перемычка JP1 удалена)
Рабочая температура: от -30°C до +65°C (от -22°F до +149°F)
Номинал предохранителя: 15 А, 250 В (предохранитель ¼ дюйма x 1 ¼ дюйма) от 3 А до 12 А, в зависимости от мощности
Монтаж: 4 отверстия под винты № 10.
Обзор продукта
IS200JPDFG1ADD — это модуль распределения питания 125 В постоянного тока, специально разработанный для системы управления GE Mark VIe. Являясь ключевым компонентом серии модулей распределения питания (PDM), он отвечает за прием и распределение постоянного напряжения 125 В от аккумулятора и/или модуля преобразования переменного тока в постоянный (DACA). Плата специально разработана для приложений с высокой надежностью, где резервные источники питания и мониторинг системы имеют решающее значение. Эту плату можно легко интегрировать с другими компонентами PDM и обеспечивать всестороннюю обратную связь через интерфейс ввода-вывода PPDA для диагностики системы в реальном времени.
Функциональные особенности
Резервный вход питания, модуль DACA, поддерживающий вход батареи 125 В постоянного тока и источник переменного тока для резервного питания.
Плавающая шина постоянного тока, поддерживающая обнаружение замыканий на землю, соответствует стандартам безопасного электрооборудования.
Встроенный мониторинг, обеспечивающий обнаружение амплитуды напряжения, замыкания на землю и преобразования переменного в постоянный ток через PPDA.
Выход предохранителя и переключателя, несколько выходных цепей, оснащенных предохранителями и переключателями для защиты ответвлений.
Обратная связь системы подключается к PPDA с помощью плоского кабеля для диагностики в режиме реального времени и отчетов о состоянии.
Высокая надежность, специально разработанная для резервных конфигураций для обеспечения непрерывной работы.
Сравнение с аналогичными продуктами
| Особенность |
IS200JPDFG1ADD |
JPDE (24/48 В постоянного тока) |
JPDB (распределение переменного тока) |
| Тип входа |
125 В постоянного тока |
24/48 В постоянного тока |
115/230 В и |
| Выходы |
Несколько выходов постоянного тока с предохранителями |
Выходы постоянного тока с предохранителями |
Выходы переменного тока с предохранителями |
| Обнаружение замыкания на землю |
Да |
Да |
Нет |
| Обратная связь по ППДП |
Полная аналоговая и цифровая обратная связь |
Ограниченная аналоговая обратная связь |
Обратная связь по напряжению переменного тока и состоянию ответвления |
| Поддержка резервирования |
Да (батарея + DACA) |
Да (двойные поставки) |
Да (два источника переменного тока) |
| Типичный случай использования |
Распределение постоянного тока высокой мощности |
Преимущества и недостатки |
Распределение нагрузки переменного тока |
Преимущества и недостатки
Преимущество
Высокая надежность выражается в поддержке резервных источников питания и отказоустойчивой работе.
Безопасность соответствует стандартам неопасной жизни и оснащена функцией обнаружения замыкания на землю.
Модульная конструкция позволяет легко интегрировать другие компоненты Mark* VIe PDM.
Мощные функции защиты включают предохранители, автоматические выключатели и фильтры, обеспечивающие безопасную работу.
Недостаток
Установка сложна и требует правильного заземления и подключения к PPDA для полноценной работы.
Безопасность соответствует стандартам неопасной жизни и оснащена функцией обнаружения замыкания на землю.
По сравнению с нерезервированными или более простыми распределительными щитами первоначальная стоимость системы GE выше.
Для устранения неполадок технические специалисты должны быть знакомы с архитектурой GE PDM.
