GE IS200JPDDG1AAA

Технические параметры

Входное напряжение: 24 В постоянного тока или 125 В постоянного тока (одновременно можно использовать только один вход)

Визуальная обратная связь и светодиодные индикаторы упрощают поиск и устранение неисправностей.

Выходные цепи: 6 идентичных выходов с переключением и предохранителями.

Выходные разъемы: 2-контактный Mate-N-Lok для плат TRLY или TBCI.

Переключатель: переключатель технического обслуживания на каждый выход

Индикатор: зеленый светодиод на каждом выходе, указывающий наличие напряжения.

Рабочая температура: от -30°C до +65°C (от -22°F до +149°F)

Размеры платы: 23,495 см В x 10,795 см Ш (9,25 x 4,25 дюйма)

Монтаж: DIN-рейка с пластиковым держателем или стальной кронштейн на основании.

Обзор продукта

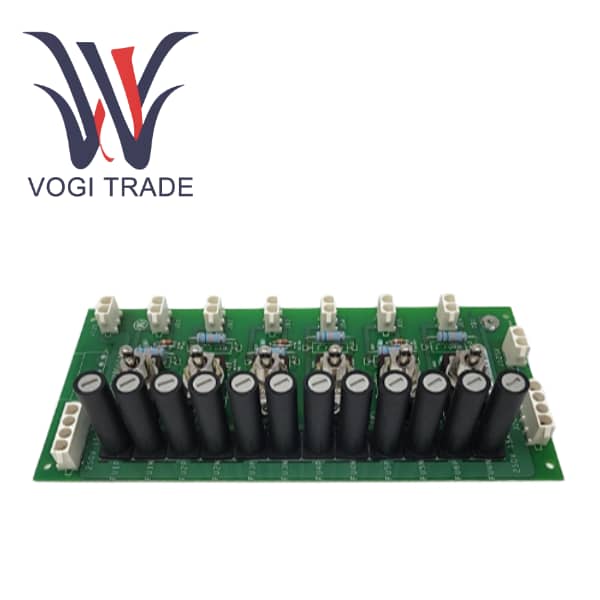

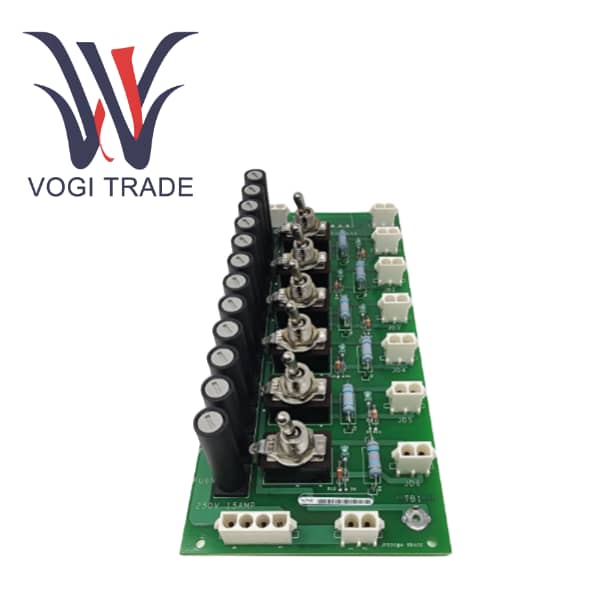

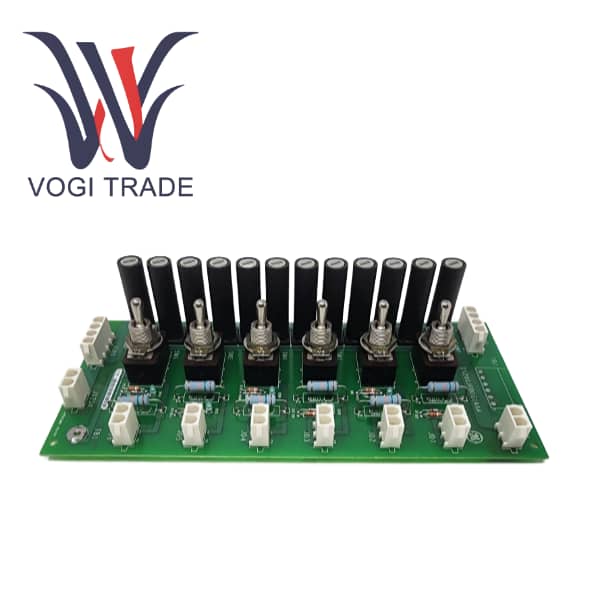

IS200JPDDG1AAA — это распределительный щит постоянного тока, входящий в систему управления GE Mark VIe. Один вход постоянного тока (24 В или 125 В) может быть распределен на несколько изолированных и защищенных выходных цепей. Каждый выход включает в себя сервисный выключатель, предохранитель и местный индикатор, что делает IS200JPDDG1AAA очень подходящим для приложений, требующих надежного и безопасного источника постоянного тока для полевых устройств, таких как реле, электромагнитные клапаны и платы контактного ввода.

GE IS200JPDDG1A принадлежит к более широкой серии JPDD и оснащен предохранителем на 15 А, что позволяет использовать его непосредственно в системах, требующих координации ответвленных цепей со стандартной проводкой и разъемами.

Функциональные особенности

Совместимость с двумя входами этой платы поддерживает входы 24 В постоянного тока и 125 В постоянного тока, но их нельзя использовать одновременно.

Распределительная плата постоянного тока GE имеет шесть полностью изолированных выходных цепей, каждая из которых имеет независимые переключатели и предохранители.

Мощная защита, каждый выход оснащен предохранителем и выключателем для обеспечения безопасности и ремонтопригодности.

Визуальная индикация состояния: каждый выходной зеленый светодиодный индикатор показывает состояние питания.

Опора системы постоянного тока с плавающим заземлением, предназначенная для источника питания постоянного тока с плавающим заземлением, с предохранителями и переключателями на обеих сторонах цепи постоянного тока.

Эта плата содержит выходные разъемы, которые можно использовать для последовательного подключения других плат JPDD.

Диагностической обратной связи нет. В отличие от основной платы PDM, JPDD GE IS200JPDDG1AAA не подключен к компоненту ввода-вывода PPDA для мониторинга системы.

Сравнение с аналогичными продуктами

Преимущества и недостатки

Преимущества

Предварительно установленные предохранители Plug and Play позволяют сократить время установки и уменьшить количество ошибок.

Мощная защита, каждый выход оснащен предохранителем и выключателем для обеспечения безопасности и ремонтопригодности.

Гибкий вход, поддерживающий системы постоянного тока 24 В и 125 В.

Компактный дизайн, установка на DIN-рейку экономит место на панели.

Визуальная обратная связь и светодиодные индикаторы упрощают поиск и устранение неисправностей.

Недостаток

Он не имеет диагностической функции и не может быть интегрирован с PPDA для удаленного мониторинга.

Нерезервированная конструкция: при потере входной мощности возникает одна точка отказа.

Настройка ограничена. Фиксированные номиналы предохранителей могут быть применимы не для всех применений (в отличие от версий G2/G3).
