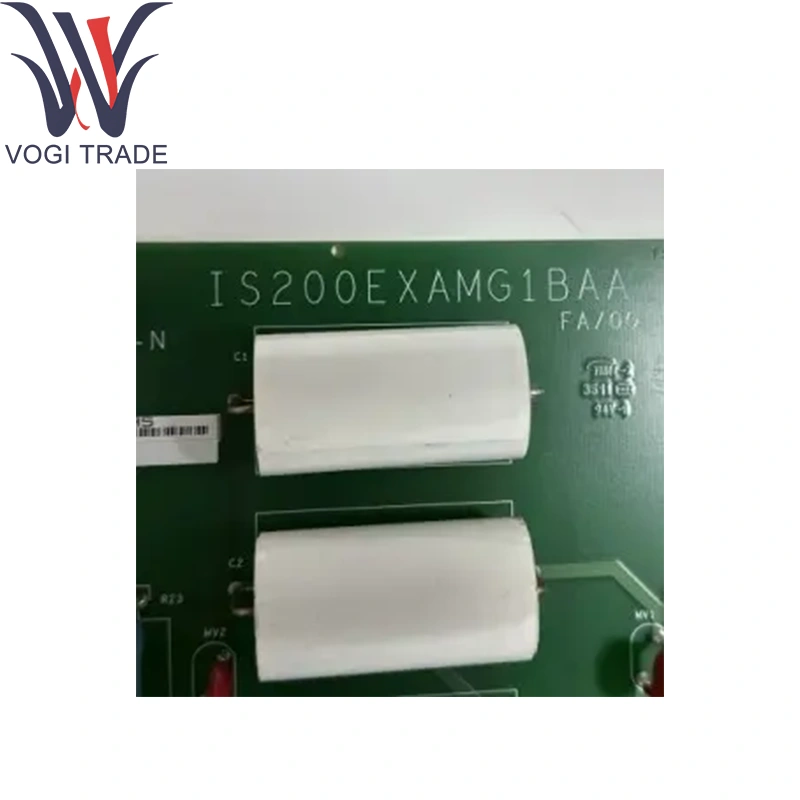

GE IS200EXAMG1BAA

Технические параметры

Аббревиатура: экзамен (модуль ослабления возбудителя)

Тип сигнала: низкочастотная квадратная волна

Тестовое напряжение: ± 50 В, ограниченное током

Выходной импеданс: сеть ослабления 50 Ом

Разъемы:

J1: 3-контактная блокировка для контакта вспомогательного реле контакта

J2: 9-контактная D-Shell для тестового сигнального мониторинга и мониторинга утечки

E1/e2: удары по подключению к напряжениям на полевых шинах

TB1: терминал шасси-земля для щита доски

Джамперы: JP1-JP3 для выбора вторичных диапазонов потенциальных трансформатора

Мощность: 24 В. ДК @ 1 A через плане.

Условия эксплуатации: от -30 ° C до +65 ° C, до 95 % RH не конденсификации

Этот модуль обозначен GE IS200EXAMG1BAA.

Функция продукта

GE IS200EXAMG1BAA Условия и ослабляют напряжения возбуждения генератора для безопасного измерения, в то же время вводя контролируемую форму тестового сигнала ± 50 В в полевую обмотку для обнаружения земли. Обеспечивает точное масштабирование напряжения и изоляцию, чтобы контроллер EX2100 мог контролировать целостность изоляции без внешних ослаблений или регулировки ручного усиления.

Основные вспомогательные модули

EGDM-детекторный модуль для зондирования утечки на поле

Высоковольтный модуль питания подает напряжение возбуждения во время тестов

Контроллер EX2100 для агрегирования диагностических флагов и интеграции HMI/тревоги

Вспомогательный перевозчик обратной платы обеспечивает мощность и сигнализацию

Ключевой компонент: GE IS200EXAMG1BAA.

Удлинительные компоненты

Запасные наборы для джампер (JP1-JP3) для выбора полевого напряжения

Кабельные сборы передней панели для разъемов J1 и J2

Комплекты для шасси-земля для завершения щита TB1

Аппаратное обеспечение для магистрации (гиды и противостояние) для установки вспомогательного кабинета

Все расширяют функциональность GE IS200EXAMG1BAA.

Поддержка программного обеспечения

Конфигурация: аппаратное обеспечение с помощью прыжков; Не требуется настройка прошивки или программного обеспечения

Диагностика: утечка-тока и здоровье теста-сигнала, о котором сообщается контроллер; Флаги «заземления» и «тест-OK», отображаемые на экранах HMI EX2100

Прошивка: не применимо (оборудование пассивного ослабления)

Документация: подробно описано в Руководстве по модулю ослабления возбуждения и инструкциям по системным инструкциям EX2100

Операции применяются к GE IS200EXAMG1BAA.
