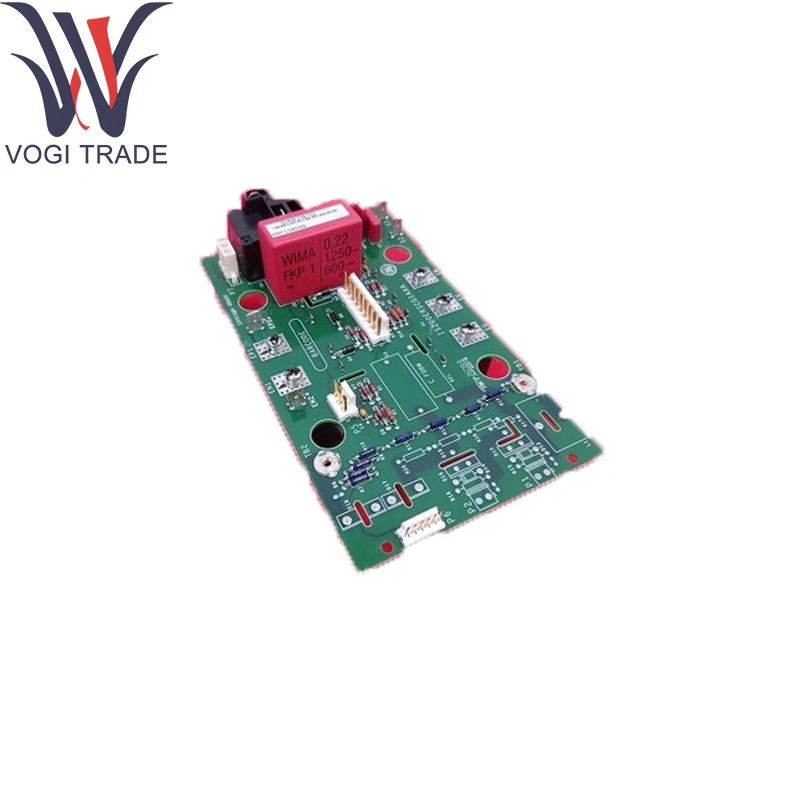

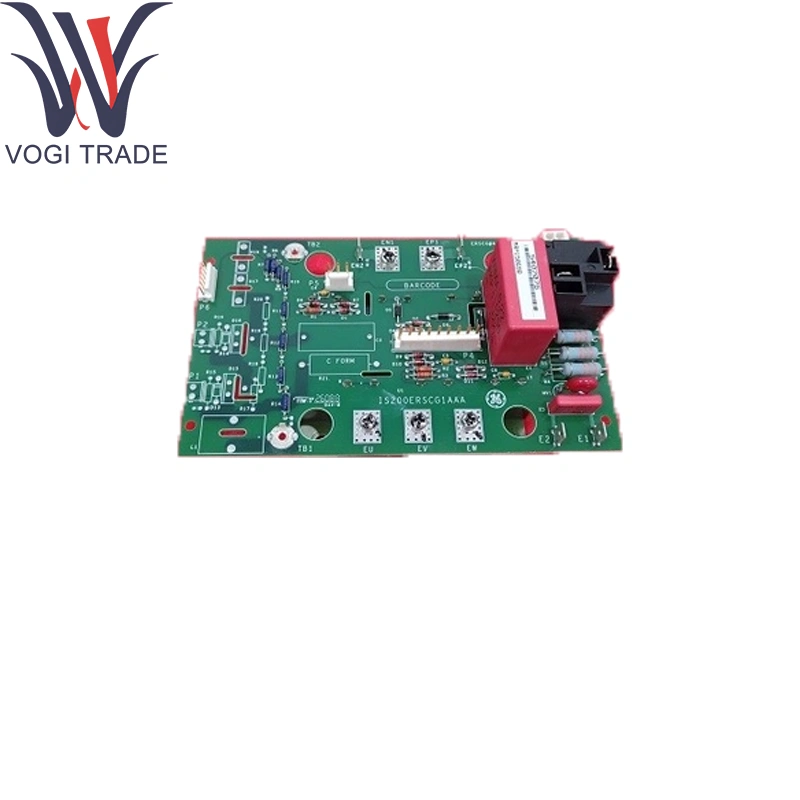

GE IS200SCG1AAA

Технические параметры

Рейтинг безопасности: SIL 3 на IEC 61508; Сертифицировано для петли безопасности YSIL. GE IS200ERSCG1AAA предоставляет порты Ethernet: 2 × 10/100Base-T избыточный RJ-45 (Auto-MDIX).

Интерфейс Backplane: двойные 50-контактные разъемы к оператору безопасности-I/O.

Вместимость ввода/вывода: до 16 удаленных схем дискретного входа. До 8 схем с отдаленным безопасным выводом (сухой контакт). Это определяет безопасную способность канала, обрабатывающая GE IS200ERSCG1AAA.

Протокол: Запатентованная безопасная ионая, закрепленная на эфире (с критической избыточностью).

Изоляция: 2 кВ, усиленное между портами Ethernet и схемами ввода -вывода.

Память и процессор: 64 МБ FRAM для ведения журнала безопасности и государства. 32 МБ вспышка для прошивки/конфигурации.

Мощность: 24 В постоянного тока через безопасность-i/o Backplane, 1,2 макс.

Окружающая среда: эксплуатационная температура: от -30 ° C до +65 ° C. Температура хранения: от -40 ° C до +85 ° C. Влажность: до 95 % RH, не конденсирование.

Функция продукта

GE IS200ERSCG1AAA обрабатывает безопасное туннелирование: инкапсулирует данные удаленной безопасности в циклическом, синхронизированном по времени кадрах Ethernet с сквозными проверками целостности и контролируемыми сбоями.

Детерминированная доставка: гарантирует задержки ввода-вывода в/выводах <2 мс со встроенным наблюдателем и надзором за сердцебиение.

Расширение удаленного ввода-вывода: позволяет установить полевые наставки стойки ввода-вывода на 100 м от основного шкафа с использованием стандартных кабелей Ethernet, уменьшая сложность проводки соединения. Эта удаленная возможность включена GE IS200ERSCG1AAA Gateway.

Основные вспомогательные модули

Safety-I/O Carrier: IS42xySicah1b, обеспечивающий мощность и соединения сзади для петли YSIL. Этот носитель взаимодействует непосредственно с модулем GE IS200ERSCG1AAA.

Контроллер безопасности ядра: IS220ySils1b Хостинг Центральная логика отключения и диагностика.

Терминальные платы: локальные модули дискретного входа/выходных терминалов (IS200STCIH2A, IS400TRLYS1B) в удаленных стойках.

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОММАНСКИЕ БЛОКИ: блоки с зажимами винтового зажима, предназначенные для цепей безопасного входа и безопасного выхода.

Комплекты для крепления и панели: зажимы и кронштейны для адаптера для установки удаленного рака.

Экранирующие аксессуары: зажимы кабеля и ядер ферритов для поддержания целостности сигнала в прогонах с длинными расходами.

Запасные модули Fram: съемные модули ведения журнала для автономного анализа безопасности. Замена модуля FRAM обеспечивает продолжение захвата данных для GE IS200ERSCG1AAA.

Поддержка программного обеспечения

Конфигурация: отображение безопасности, назначение сети-адреса и параметры Heartbeat, установленные через Weaboxst ™ Safety-I/O Wizard.

Диагностика и мониторинг: счетчики разломов, журналы задержки и индикаторы здравоохранения, доступные через теги безопасности HMI и OPC-DA. Комплексная диагностика контролирует здоровье и эффективность GE IS200ERSCG1AAA. Автоматические процедуры тестирования инъекции разлома для периодической проверки цикла.

Управление прошивкой: обновления прошивки Secure-Boot, доставленные через Toolboxst ™ с CRC и проверкой цифровой подписи.

Документация: подробно описано в GE Mark Vies Ethernet Remote Manuete Gateway Gateway и Руководство по установке YSIL-I/O.
