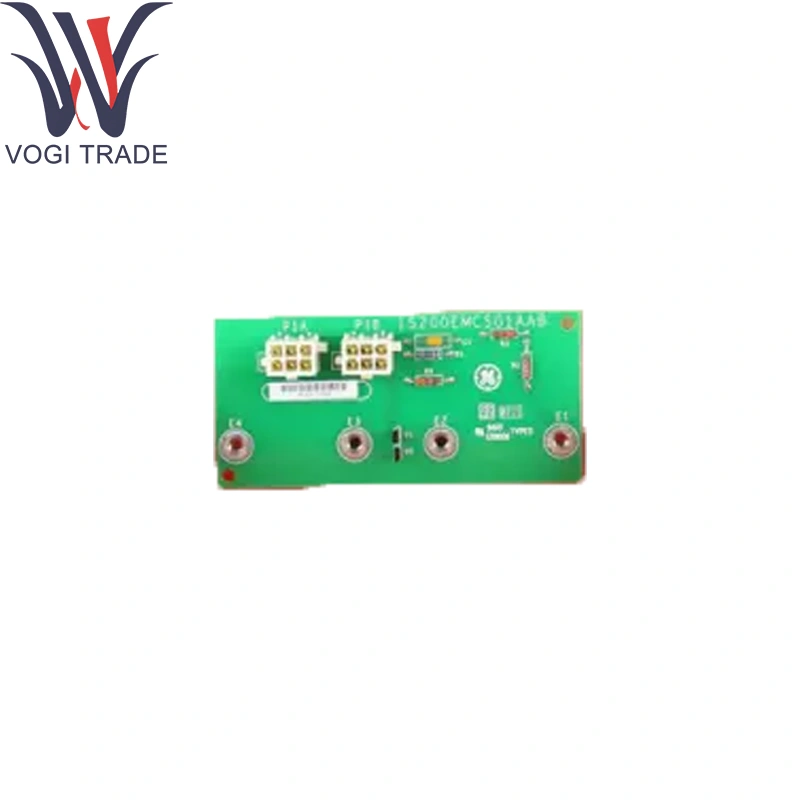

GE IS200EMCSG1AAB

ТехникаAL параметры

Селекторный переключатель: 3-позиция («Авто-ручный энкодер), задержанный

Аналоговые выходы:

0–10 В.

4–20 мА

Цифровые входы/выходы:

Два отдельных входа для внешних блокировки (включить, ингибировать)

Два отдельных выхода для индикации режима-статуса (Auto, Manual)

Разрешение и точность:

Напряжение: 12-битный ЦАП, ± 0,2 % полная масштаба

Ток: 16-битный конвертер петли, ± 0,1 % полная масштаба

Contacorry:

Передняя панель: герметичный поворотный переключатель в сборе с монтажной рамкой

Backplane: двойные 50-контактные разъемы с вводом-пакетом.

Относящийся к окружающей среде:

Работая температура: от -20 ° C до +60 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Эти параметры применяются к GE IS200EMCSG1AAB.

Функция продукта

Выбор режима: переключает управление возбуждением между автоматическим выходом губернатора и входом ручного оператора.

Ручная регулировка: обеспечивает плавное, пропорциональное управление полетом на поле с помощью вращающейся ручки, с тонким положением «смещения» для обрезки.

Обратная связь статуса: приводит дискретные сигналы к контроллеру, указывающему выбор тока, и представляет собой «Auto-OK»/«Manual-OK».

Бесплатная передача: реализует логику за переключение, чтобы избежать переходных процессов при переключении режимов.

GE IS200EMCSG1AAB выполняет эти функции.

Основные вспомогательные модули

Контроллер возбудителя: EX2100E или Mark Vie CPU, управляющий губернатором и полевые команды напряжения.

Аналоговый пакет привода: IS200DAMCG1A для высоких выходов ЦАП, если требуется ток с петли.

Цифровые пакеты ввода/вывода: IS200TICIH2A для захвата внешних сигналов блокировки; IS400TRLYS1B для ламп с состоянием вождения.

GE IS200EMCSG1AAB интегрируется с этими модулями.

Удлинительные компоненты

Комплекты рамки передней панели: панели с прокладками с дождевой прокладкой с наложениями легенды селектора.

Сборка ручки: запасные модули вращения энкодера с задержанными и тактильной обратной связью.

Блоки клеммы: подключаемые блоки винта для проводки ввода/вывода, клавиша по функции.

Адаптер дин-расточки: необязательные клипы для монтажа в не-VME в корпусах.

Все расширения поддерживают GE IS200EMCSG1AAB.

Поддержка программного обеспечения

Конфигурация: настройки картирования режима и аналогового диаграммы, определенные через шаблоны GE ToolBoxst ™.

Диагностика:

«Switch-OK» здоровья и «MASSATCH-MISCATH», о которых сообщалось в тегах HMI и OPC-DA.

Автоматическое самопроверка на питание с флагами сбоев, зарегистрированных в диагностике контроллера.

Прошивка: пассивное оборудование; Нет встроенной прошивки. Режим логики и тревоги управляются в приложении губернатора.

Документация: Подробная в Руководстве EX2100E и руководстве по установке ввода/вывода Mark Vie в разделе «Модуль ручного селектора управления».

Это программное обеспечение поддерживает GE IS200EMCSG1AAB.
