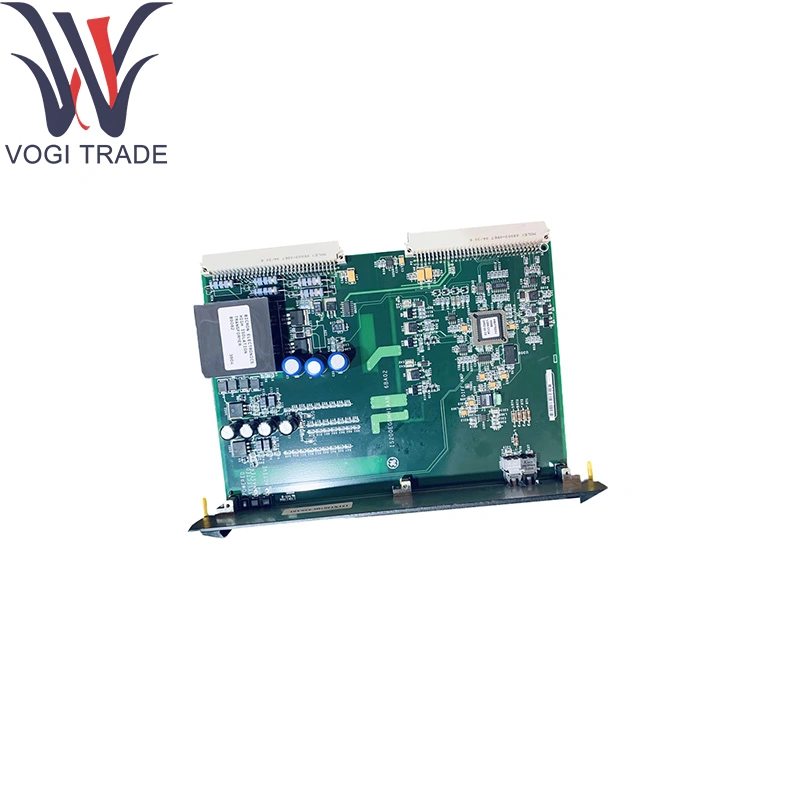

Бренд: GEОписание: IS200EGDMH1AFGСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 14Платеж: T/T.Справочный порт: ШэньчжэньGE IS200EGDMH1AFG, установленная в стойке Backplane Power Power (EPBP) из системы управления возбуждением EX2100 EX2100, непрерывно контролирует сопротивление между любой точкой в полевой схеме генератора и землей.
| Производство |
Гей |
| Номер модели |
IS200EGDMH1AFG |
| Заказ номер |
IS200EGDMH1AFG |
| Каталог |
Марк мы |
| Описание |
GE IS200EGDMH1AFG Модуль детектора возбуждения |
| Страна происхождения |
8537101190 |
| HS -код |
США |
| Измерение |
228 × 152 × 38 мм |
| Масса |
0,56 кг |
Технические параметры
Функциональная аббревиатура: EGDM (модуль детектора Exciter Ground), специально реализованный как модуль GE IS200EGDMH1AFG.
Форм-фактор: VME 6U, двойной плит, двойная высота доска
Сигнал инъекции: квадратная волна ± 50 В, ограниченная током до ~ 80 мА
Нормальный период испытания: 5 с; Период быстрого тестирования: 400 мс
Выходной импеданс: <1 Ом (характеристика источника напряжения)
Рабочая температура: от -30 ° C до +65 ° C
Температура хранения: от -40 ° C до +85 ° C
Влажность: до 95%RH, не конденсирование
Монтаж: подключается к слоту EPBP; Нет управления передней панелью
Функция продукта
GE IS200EGDMH1AFG вводит контролируемую квадратную волну в полевую обмотку генератора и измеряет любой результирующий ток утечки заземления. Периодически подметая полевую цепь, он обнаруживает резистивные пути к земле - будь то на стороне постоянного тока или переменного тока - и сигнализирует контрольный процессор, когда утечка превышает безопасные пороги. Это позволяет быстро тревожить или выключить действия, чтобы предотвратить ущерб изоляции и незапланированные перебои.
Основной вспомогательный модульs
Экзамен модуль аттенюатора: измеряет напряжение на резисторе, чувствительном к земле, для точного обнаружения заземления с помощью GE IS200EGDMH1AFG.
Высоковольтный модуль: размещен на вспомогательной панели, поддерживает экзамен и EGDM во время испытаний на землю.
CPU Markvie CPU или EX2100 Controller: агрегаты сигналов неисправности EGDM для логики тревоги/отключения.
Удлинительные компоненты
Комплекты избыточности: наборы сокетов и кронштейнов для установки нескольких модулей GE AS200EGDMH1AFG параллельно.
Тестовые лидеры и перемычки: пользовательские жгуты для диагностики полевой проводки.
Запасная лицевая панель в сборе: замена панели с светодиодами состояния.
Оборудование для установки стойки: противостояние и руководства для безопасной установки EPBP.
Поддержка программного обеспечения
Конфигурация: полностью на основе оборудования; Нет конфигурации пользователя или обновлений прошивки, необходимых для GE IS200EGDMH1AFG.
Диагностика: обнаружение модуля; Флаг сигнала тревоги «земля» сообщил контроллеру возбудителя.
Интеграция: прозрачная для управления возбуждением GE и контрольных наборов Markvie/S - никаких дополнительных водителей не требуется.
