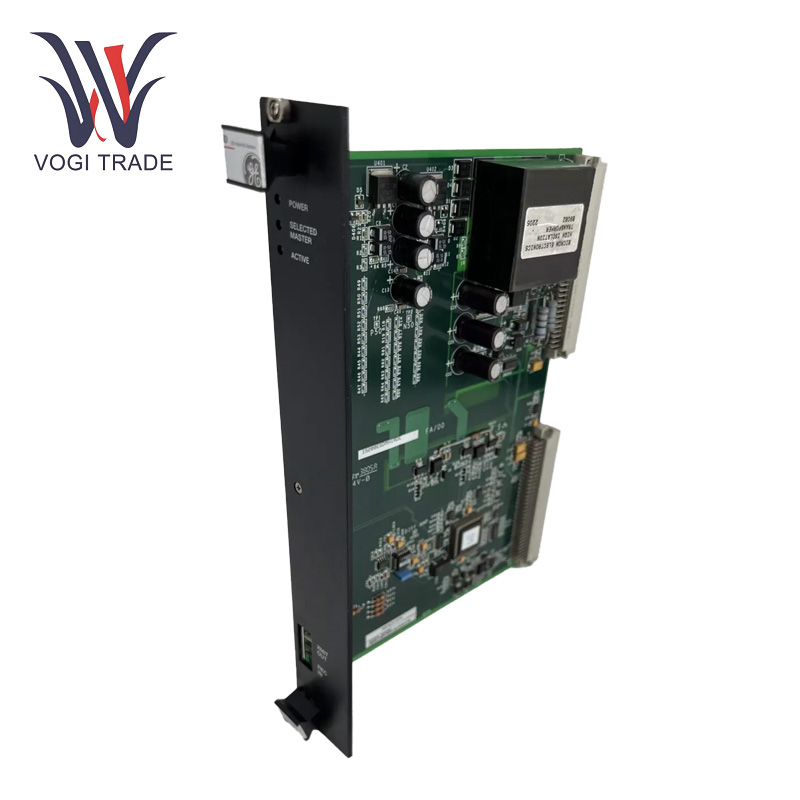

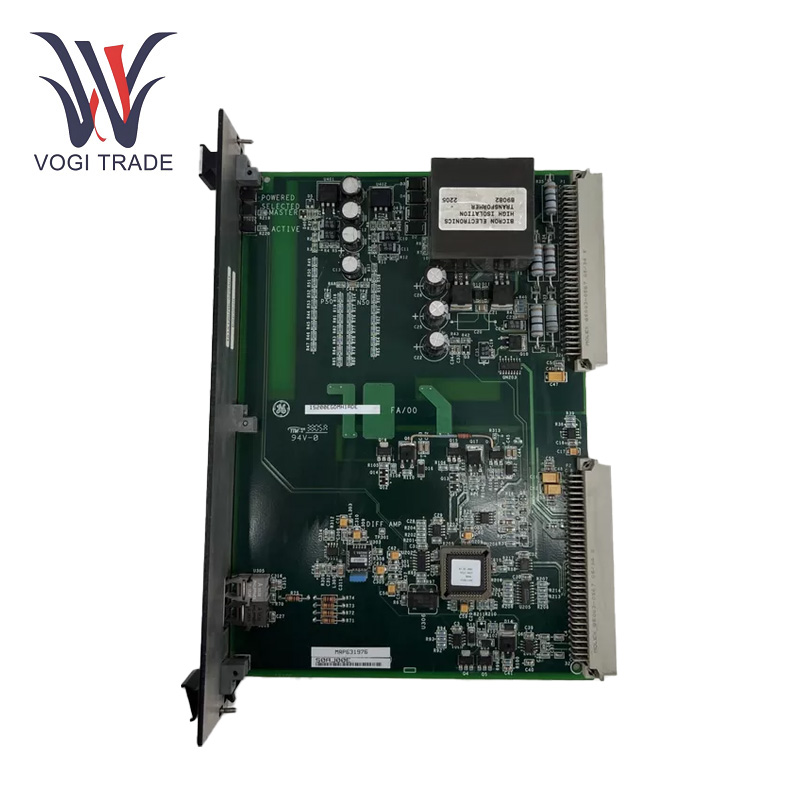

GE IS200EGDMH1ADE

Рабочие параметры

Температура эксплуатации:от -30 до 65 °C

Тип разъема:Два разъема объединительной платы

Запечатанные части:реле, 7 высоковольтных конденсаторов, микросхемы, МЕТАЛЛОПЛЕНОЧНЫЕ РЕЗИСТОРЫ и разъем ЦП.

Использование досок:В симплексной системе использовалась 1 плата, а в резервной системе — 3 платы.

Характеристика продукта

Обнаружение земли в полевых условиях:GE IS200EGDMH1ADE работает в основном как модуль детектора заземления возбудителя. Обнаружение утечки поля изСтороны переменного и постоянного тока полевой цепи:Система управления может обнаруживать утечку возбуждения как со стороны переменного, так и со стороны постоянного тока цепи возбуждения, что важно для обеспечения безопасности и стабильности системы возбуждения.

Общие характеристики Поддержка резервной системы:Резервированная система управления с 3 платами GE IS200EGDMH1ADE, в которых сконфигурированы контроллер, мастер 1 и мастер 2. Эта избыточность обеспечивает надежность и стабильность системы, поэтому она может продолжать работу, даже если одна из плат выйдет из строя.

Обработка и передача сигналов:Он работает вместе с платой EXAM, которая позволяет нам вычислять напряжение на выводе резистора, чувствительного к земле. Затем он передается в качестве сигнала соответствующему модулю, например модулю DSPX, использующему EISB в стойке контроллера, использующему оптоволоконную связь.

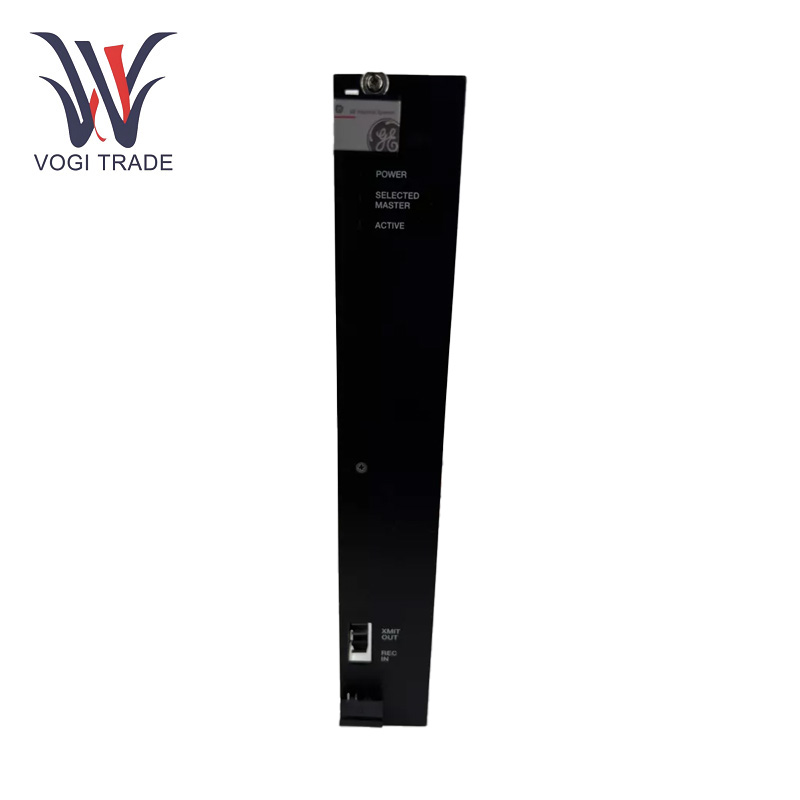

Мульти-светодиоды:На передней панели платы имеется несколько индикаторов: индикатор основного питания, индикатор активности и индикатор выбора главного устройства. Интеграция этих индикаторов играет жизненно важную роль в понимании рабочего состояния модуля, помогая тем самым контролировать и обеспечивать бесперебойную совместную работу.

Установка

Монтаж:GE IS200EGDMH1ADE расположен в стойке объединительной платы питания возбудителя. Три платы EGDM в резервированной архитектуре должны быть установлены в соответствующие слоты и правильно подключены к объединительной плате. Объединительная плата состоит из двух разъемов; эти два разъема объединительной платы на плате должны быть правильно подключены к соответствующим интерфейсам объединительной панели. Для правильной передачи сигнала соединение должно быть безопасным.

Поиск неисправностей

Чтобы избежать этого:Нет индикации питания. Чтобы проверить, в порядке ли цепь питания, правильно ли подключен кабель питания, нет ли проблем с напряжением питания. И что внутренний модуль питания платы не поврежден.

В случае ненормального светового индикатора:Проверьте состояние индикатора активности или этот индикатор выбора главного устройства ненормальный. Сначала проверьте, нормально ли подключение платы и других связанных модулей. Это также может быть вызвано плохим соединением или проблемой с кабелем передачи сигнала. Затем проверьте, в порядке ли настройки конфигурации платы.

Неисправность, если модуль не может точно обнаружить утечку на землю возбуждения, и с помощью GE IS200EGDMH1ADE вы можете проверить, работает ли плата EXAM нормально, работают ли GE IS200EGDMH1ADE и плата EXAM в подключенном состоянии. Также проверьте, нет ли каких-либо неисправностей в резисторе датчика заземления и связанных с ним цепях формирования сигнала.

Проблема интерфейса связи:Если связь отсутствует, проверьте линию связи, особенно оптоволоконную линию связи между ней и модулем DSPX. Не повредите оптоволоконный кабель, параметры связи должны быть правильными.

Область применения

Энергетика Электроэнергетика:GE IS200EGDMH1ADE в основном используется в газотурбинных и паротурбинных генераторных установках. Это позволяет ему играть важную роль в мониторинге и защите системы возбуждения генератора, обеспечивая безопасную работу генератора и качество электроснабжения.

Морской завод:Этот модуль также применим к газовым или паровым турбинам морских электростанций или крупным морским силовым установкам, чтобы гарантировать надежную работу системы возбуждения турбины в морской среде.
