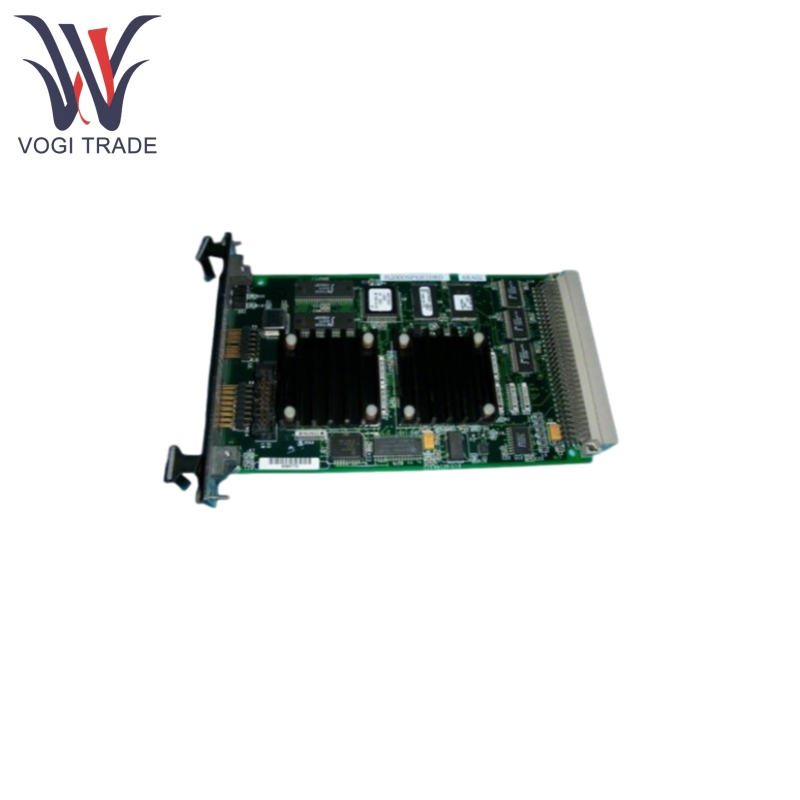

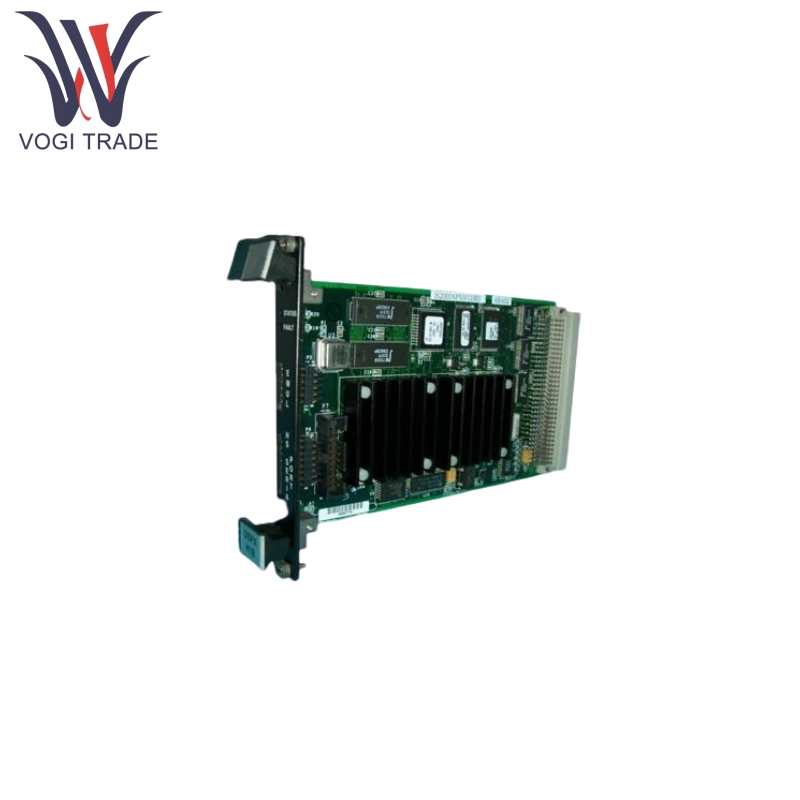

GE IS200DSPXH1DBD

Особенности продукта

GE IS200DSPXH1DBD может быть оснащен мощным специализированным цифровым сигнальным процессором, который обеспечивает вычислительную мощность с плавающей точкой и высокие тактовые скорости.

Его основная функция состоит в том, чтобы получить, условие и анализировать сигналы от датчиков вибрации, таких как акселерометры, датчики скорости, ключевые датчики вихревого тока.

GE IS200DSPXH1DBD выполняет быстрые преобразования Фурье (FFT), чтобы преобразовать сигналы вибрации временной домены в сигналы частоты доменов для определения характерных частот (например, дисбаланс ротора, смещение, несущие разломы, частоты прохода лезвия и т. Д.).

GE IS200DSPXH1DBD включает логику защиты вибрации (например, сравнение установленных точек, тревоги, поездки) и обычно соответствует требованиям стандартов, таких как API 670. Можно обработать несколько каналов вибрационных сигналов.

GE IS200DSPXH1DBD может обрабатывать RPM -контрольные сигналы (KeyPhasor) для синхронизированной выборки, отслеживания порядка и измерения фазы. Поддерживает высокие скорости отбора проб для точного захвата вибрационных форм.

Связается с хост -контроллером (например, IS200ERBH) в стойке Mark VI через шину VME64 или VME32 для получения команд, настройки параметров и результатов обработки загрузки/состояния тревоги.

GE IS200DSPXH1DBD содержит ОЗУ (для обработки данных) и ROM/FLASH (для прошивки/программы). У него есть светодиодные индикаторы, чтобы показать статус мощности, статус работы, статус ошибки и статус связи.

GE IS200DSPXH1DBD может получать сигналы датчика вибрации и сигналы ключевых фасоров с помощью встроенных разъемов высокой плотности (например, D-Sub или DIN).

Продукт с использованием принципа

Входы сигналов GE IS200DSPXH1DBD представляют собой сигналы от датчиков вибрации, установленных на турбомашине, а также контрольный сигнал KeyPhasor RPM, которые подключены через выделенные кабели с соединителями ввода -вывода на передней части платы.

GE IS200DSPXH1DBD Кондиционирование сигнала-это встроенная аналоговая передняя схема, которая устанавливает слабые входные сигналы, включая фильтрацию (анти-алиасы), амплификацию/ослабление (корректировка усиления) и возбуждение датчика IEPE (если применимо). Кондиционированный аналоговый сигнал преобразуется в цифровой сигнал высокоскоростным, аналого-цифровым преобразователем высокого разрешения (ADC).

GE IS200DSPXH1DBD Цифровой сигнал подается в встроенное ядро DSP, которое выполняет алгоритмы ядра FFT-анализа сигнала вибрации и расчет частотного спектра (амплитуда, фаза). Сигнал KeyPhasor обрабатывается для расчета скорости вращения и фазового угла для синхронизированной выборки (анализ порядка).

Вычисляет общие значения вибрации (PEACK, RMS, PK-PK), полосовые амплитуды, фазы, а также сравниваются с сигналом тревоги и установки набора пользователя. Другие передовые алгоритмы диагностики могут быть выполнены.

Результаты обработки DSP (данные спектра, состояние тревоги, статус переключения, значения процесса и т. Д.) передаются через шину VME к основному контроллеру (например, IS200ERBH) в стойке Mark VI.

Контроллер хоста взаимодействует и отвечает за настройку параметров платы DSPX (скорость дискретизации, усиление, установки тревоги, настройки фильтра и т. Д.). Получить обработанные данные и информацию о состоянии с платы DSPX. Интегрирует вибрационные данные, сигналы тревоги и журналы событий по всей системе HMI/управления Mark VI (например, Cimplicity, Toolboxst) для обзора и диагностики оператора.

Параметр продукта

Следующая детализация - GE IS200DSPXH1DBD Digital Signal Processer Плата управления процессором

Обычно поддерживает 8 или более каналов сигнала вибрации/процесса (например, 8 вибрации + 2 Keyphasor)

Принимает сигналы напряжения от акселерометров IEPE, датчики скорости, предварительные усилители зонда вихревого тока

ADC с высоким разрешением (обычно 16 -битный или выше)

Высокая скорость дискретизации до десятков кГц или более, в зависимости от конфигурации и количества каналов

Программируемое усиление для размещения различной чувствительности датчиков (например, ± 1 В, ± 5 В, ± 10 В)

Обычно 1-2 канала для ссылки на оборотов/фазы (принимает импульсы TTL/24 В)

Основной интерфейс: шина VME64/VME32 (разъем P1/J1)

Напряжение: +5 В постоянного тока (сети), ± 12 В постоянного тока или ± 15 В постоянного тока (может использоваться для аналогового фронтального или датчика) возбуждение)

Потребление мощности: обычно в диапазоне от 15 Вт до 30 Вт

Рабочая температура: промышленный стандарт, обычно от 0 ° C до +60 ° C (от 32 ° F до 140 ° F) или шире

Температура хранения: обычно от -40 ° C до +85 ° C (от -40 ° F до 185 ° F)

Влажность: соответствует промышленным экологическим требованиям (например, от 5% до 95% не конденсификации)

Оценка защиты: разработан для установки в корпусе Mark VI, обеспечивая IP20 или эквивалентную защиту
