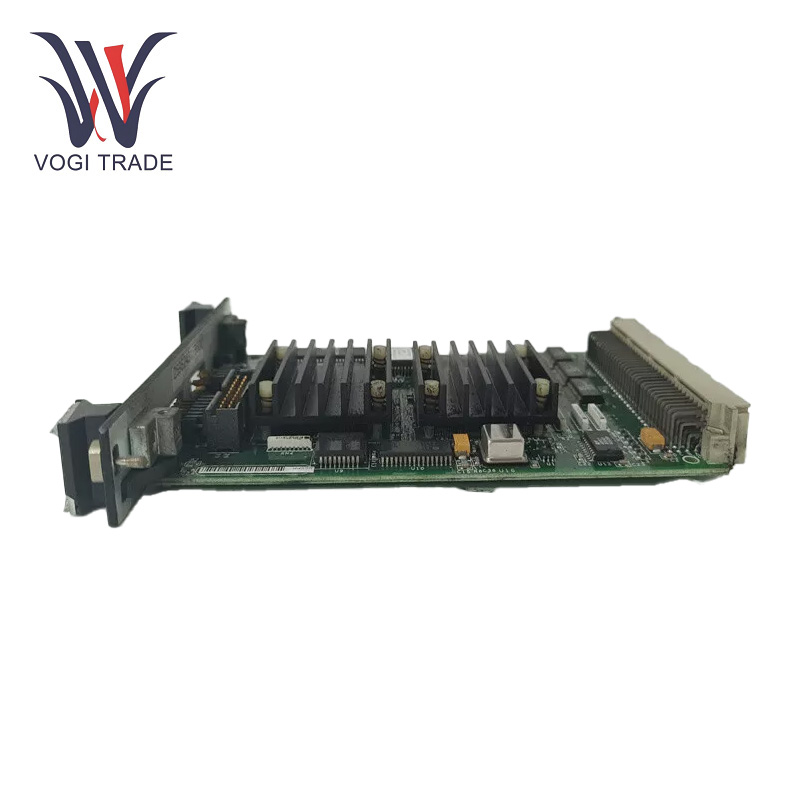

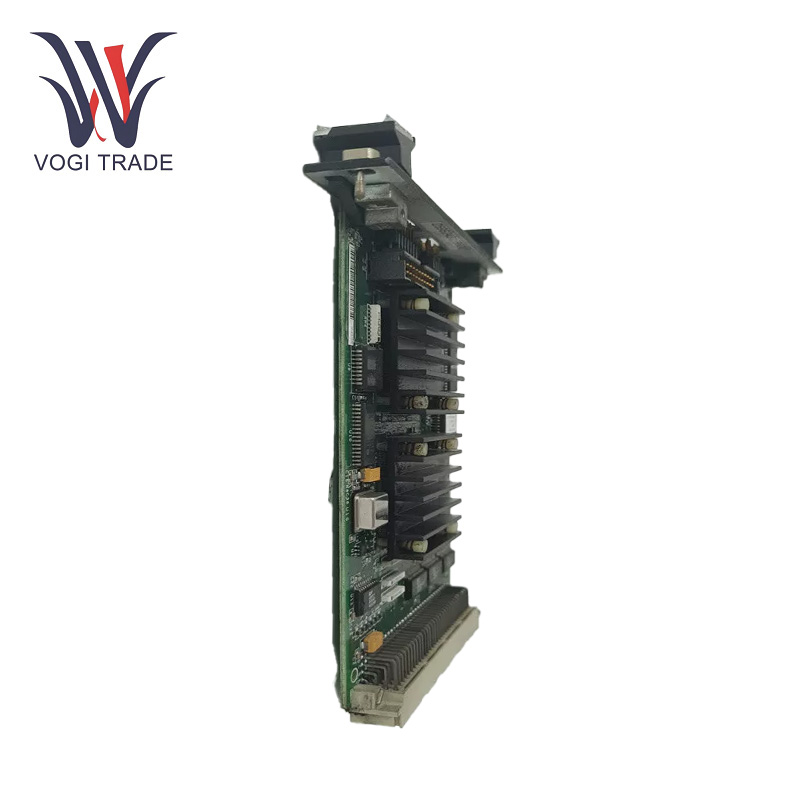

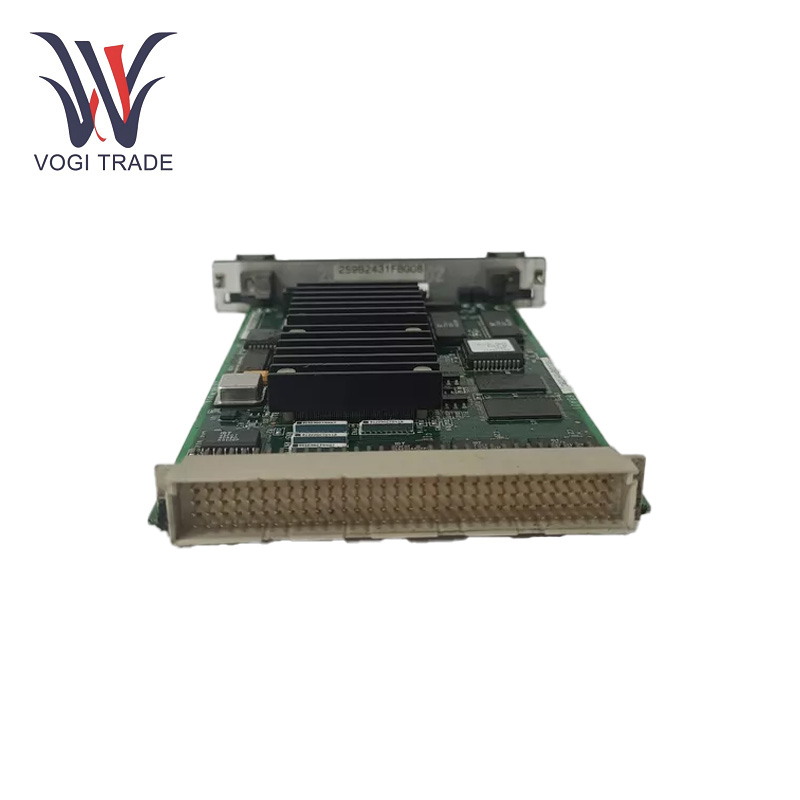

GE IS200DSPXH1DBC

Рабочие параметры

Скорость процессора: 60 МГц.

Память: 248 КБ ОЗУ, 512 КБ флэш-памяти.

Интерфейсы: 1 разъем объединительной платы, 1 разъем с вертикальным штырем, 1 порт инженерного монитора , порт эмулятора DSP.

Светодиодные индикаторы: 2.

Конденсаторы: 42.

Логическая схема: Устройство, содержащее специализированную интегральную схему.

Покрытие: Конформное покрытие.

Диапазон рабочих температур:  от -20°C до 70°C.

Особенности продукта

Высокоскоростная обработка сигналов Пропускная способность:GE IS200DSPXH1DBC оснащен процессором цифровых сигналов с частотой 60 МГц. Ядро процессора представляет собой высокоскоростной процессор, который позволяет плате выполнять быструю обработку многих сложных цифровых сигналов, делая возможными высокоскоростные и высокоточные операции управления, и это особенно важно для приложений, требующих обработки в реальном времени и высокой точности. прецизионный контроль.

Программируемость и настройка: GE IS200DSPXH1DBC имеет поддержку программирования и настройки. Вы можете запрограммировать логику управления в соответствии с конкретными требованиями пользователей через входной порт, чтобы добиться эффекта управления и функции настройки. Его легко адаптируемый характер дает плате возможность удовлетворить широкий спектр требований к управлению в различных промышленных приложениях.

Vразличные интерфейсы и возможности: GE IS200DSPXH1DBC имеет несколько разъемов ввода-вывода (разъем объединительной платы, разъем с вертикальным штырем, порт инженерного монитора и т. д.; порт эмулятора DSP). Эти адаптеры способны подключаться и обмениваться данными с широким спектром датчиков и исполнительных механизмов для сбора данных и управления выходами.

Установка

Монтаж: Убедитесь, что питание соответствующего оборудования отключено после установки оборудования, и убедитесь, что выравнивание печатной платы соответствует правильным размерам монтажного кронштейна или места сборки. Используйте подходящие инструменты и работайте на антистатическом столе, поскольку плата чувствительна к статике.

Проблемапрогулка

Не мощность: Чтобы проверить, находится ли цепь питания в рабочем состоянии, проверьте, правильно ли установлен кабель питания и не перегорел ли предохранитель на плате. В случае перегорания предохранителя его необходимо заменить новым с той же спецификацией после того, как причина перегорания предохранителя будет установлена ​​и устранена.

Сбой передачи сигнала: Проверьте, не ослабли ли разъемы интерфейса и не подверглись ли они коррозии. В этом случае очистите или замените разъемы. Дополнительно следует проверить конфигурацию параметров передачи сигнала и убедиться в их совместимости с устройствами, подключенными к плате.

Светодиод состояния/неисправности: Проверьте, находится ли светодиод «Состояние» или «Неисправность» в ненормальном состоянии, затем обратитесь к руководству за объяснением значения соответствующего кода неисправности/индикации. Это может быть связано с аппаратной неисправностью самой платы или подключенного внешнего оборудования. Перезагрузите плату или отключите и снова подключите внешнее оборудование и посмотрите, поможет ли это.

Область применения

Электроэнергетика Промышленность: В энергетической отрасли GE IS200DSPXH1DBC является выгодным интерфейсным модулем для управления возбуждением генератора на электростанциях. Он помогает поддерживать ток возбуждения генератора, стабилизировать напряжение питания и частоту генератора, а также максимизировать эффективность и надежность выработки электроэнергии.

Обрабатывающая промышленность:Для управления различными автоматизированными устройствами на производственных линиях, например, в роботизированных манипуляторах и конвейерных системах, он может точно контролировать движение и работу оборудования, повышать эффективность производства и качество продукции, а также реализовывать интеллектуальное производство.

Нефтегазовая промышленность: В процессе разведки нефти и газа GE IS200DSPXH1DBC может использоваться в нефтяных насосах, газовых компрессорах и других системах управления оборудованием. Они используются для мониторинга и контроля рабочего состояния оборудования в режиме реального времени, оптимизации производственного процесса, обеспечения безопасной и эффективной эксплуатации процесса добычи нефти и газа.
