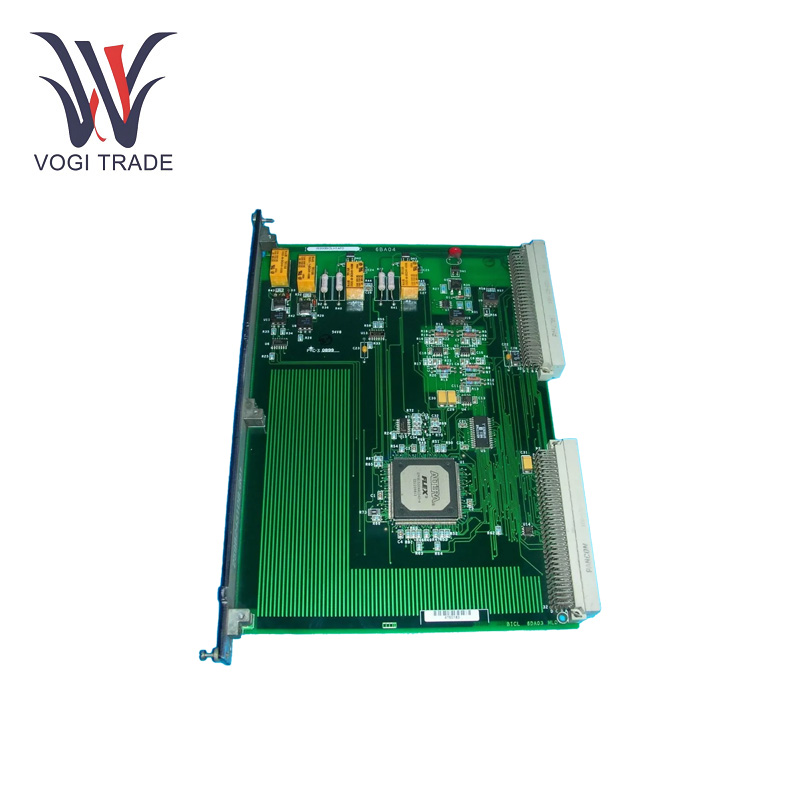

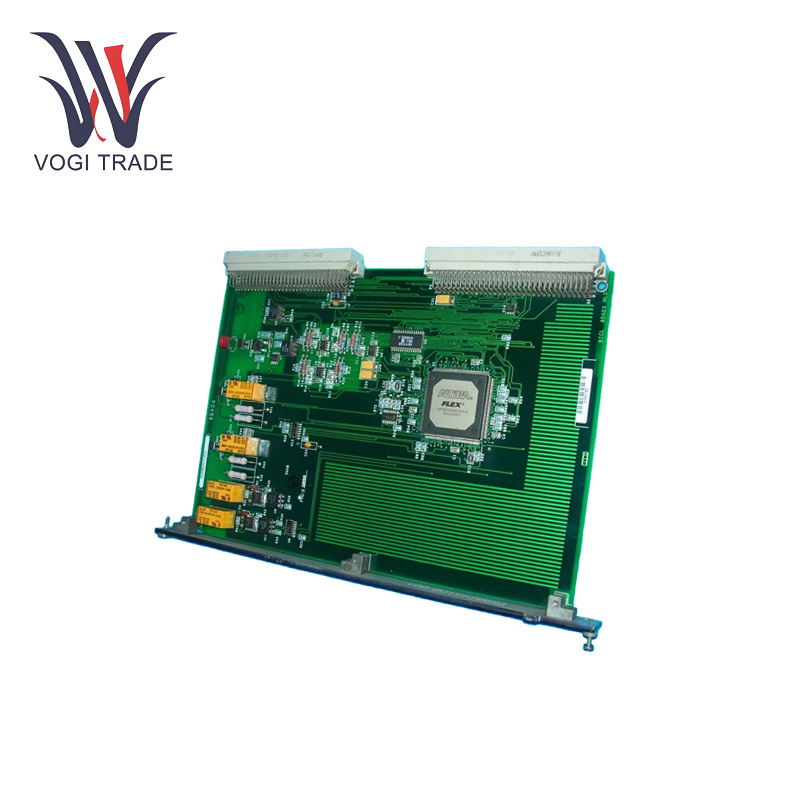

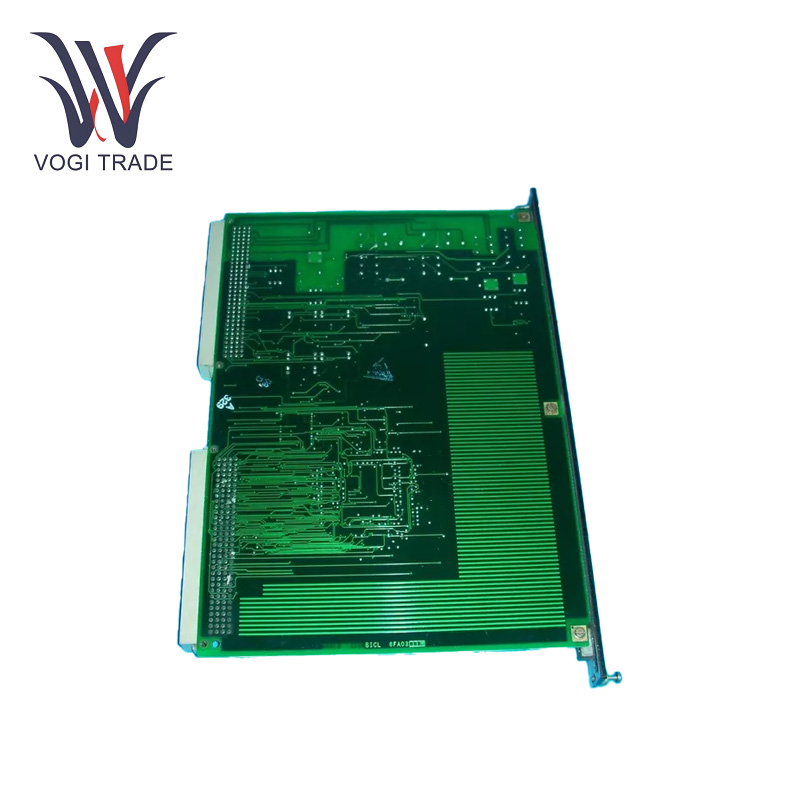

GE IS200BICLH1AFD

Параметры работы

Номинальный источник питания: 24 В постоянного тока

Диапазон рабочего напряжения: от 18 В до 32 В постоянного тока

Текущее потребление: Обычно 0,5 А при 24 В постоянного тока (ток может меняться в зависимости от конфигурации)

Коммуникационные порты:Связь через Ethernet: поддерживает протоколы Profinet, Ethernet/IP и Modbus TCP для высокоскоростной связи через Ethernet.

Последовательная связь: порты RS-232 и RS-485 для подключения к устаревшим устройствам, требующим последовательной связи.

Степень защиты (IP): Обычно IP20 (подходит для использования внутри помещений в корпусах или на панелях управления)

Особенности продукта

Соединение интерфейсов: GE IS200BICLH1AFD служит важным мостом между основной платой управления приводом инновационной серии и несколькими компонентами печатной платы индивидуального интерфейса моста, действуя в качестве моста между ними. Он позволяет передавать сигналы управления, сигналы обратной связи и данные между различными частями системы, способствуя эффективной коммуникации и координации.

Мониторинг температуры: Плата поддерживает мониторинг температуры окружающей среды и моста. Система управления может удаленно предотвращать перегрев, определяя температуру системы и оценивая эффективность электронных устройств.

ШИМ-регулирование скорости: GE IS200BICLH1AFD может взаимодействовать с системой управления скоростью с широтно-импульсной модуляцией, которая также может контролировать скорость всего, к чему она подключена (обычно двигателей и генераторов) в системах промышленных газовых или паровых турбин.

FошибкаОбработка строк:  GE IS200BICLH1AFD может подключаться к строкам неисправностей панели и системы для отображения сообщений о неисправностях/сигналов тревоги. Таким образом, операторы могут контролировать систему и видеть критические параметры в режиме реального времени, что позволяет им соответствующим образом предпринимать дальнейшие корректирующие действия.

Установка

Слот объединительной платы: GE IS200BICLH1AFD устанавливается в определенный слот (обычно слот 5) в сборке привода. Вставьте плату в соответствующий слот (во избежание неправильных подключений и повреждения платы).

Разъемное соединение: Разъемы P1 и P2 на опорной пластине платы соединяют ее со стойкой типа VME. Установка этих разъемов в соответствующие гнезда на стойке обеспечивает надежное электрическое соединение.

Антистатические меры предосторожности: При монтаже компонентов важно соблюдать антистатические меры. Это означает использование заземляющего браслета для предотвращения электростатического разряда, который может повредить чувствительные электронные компоненты на плате.

Использование вкладки «Эжектор»: Перед тем, как пользователь попытается извлечь плату из стойки VME, необходимо поднять выступ выталкивателя, поскольку это действие необходимо для освобождения соответствующих компонентов платы из сборки.

Область применения

Газовые и паровые турбинные системы: Компонент системы управления турбиной General Electric Mark VI, которая была разработана для управления, защиты и мониторинга промышленных газовых и паровых турбин. Система включает в себя интерфейсы и функции управления, необходимые для безопасной и эффективной работы этих турбин.

Приложение: В широком спектре сценариев промышленной автоматизации, где необходимо точное управление двигателями, генераторами или аналогичными электрическими устройствами, GE IS200BICLH1AFD может выступать в качестве интерфейса и обеспечивать функции управления, необходимые для надежной работы.

Поиск неисправностей

Проблемы с электропитанием: Если плата не поднимается, начните с проверки подключений источника питания к плате и модулю питания. Напряжение источника питания должно находиться в указанном диапазоне. Если напряжение в норме, следует проверить перегоревшие предохранители или поврежденные компоненты блока питания.

Проблемы передачи сигнала: При наличии ошибок при передаче сигнала, например, расхождений с ожидаемыми значениями или сообщений об ошибках, проверьте, правильно ли приклеены разъемы и кабели, нет ли обрывов или замыканий.

Сбои контроля температуры:  Если функция контроля температуры работает неправильно, проверьте датчики температуры и связанные с ними соединения с платой. Убедитесь, что оборудование работает правильно, а датчик температуры откалиброван.

Проблемы со строкой ошибок: Если обработка строки неисправности не работает должным образом, проверьте соединения между платой и устройством строки неисправности или устройством управления строкой неисправности. Проверьте, правильно ли передаются и отображаются сообщения о неисправностях.
