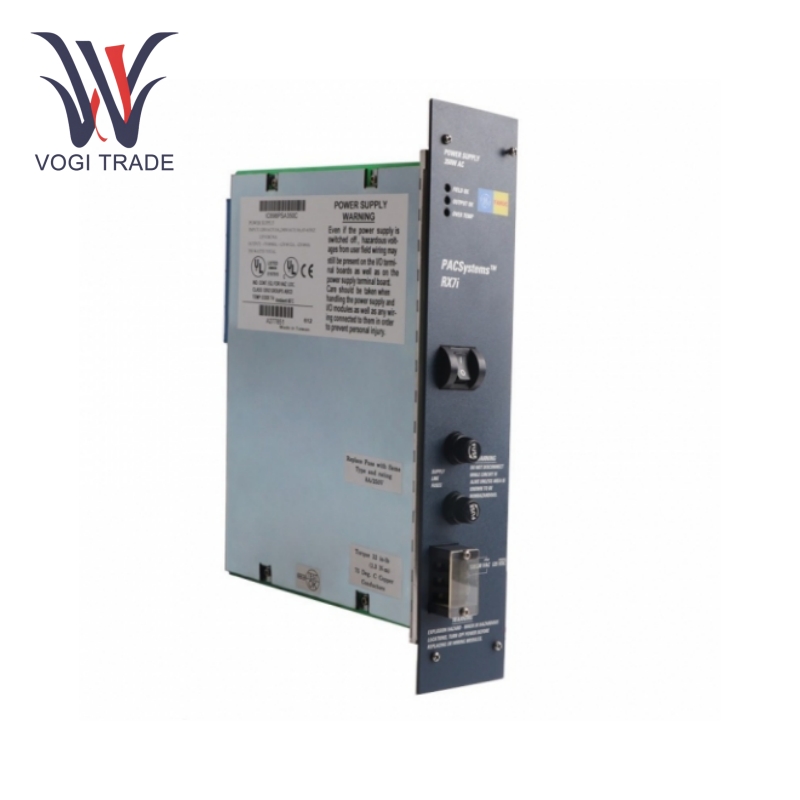

GE IC698PSA100

Параметры использования

Диапазон входного напряжения: Диапазон входного напряжения переменного тока составляет от 85 до 264 В переменного тока, номинальное напряжение — 120/240 В переменного тока, частота — от 47 до 63 Гц. Он также поддерживает диапазон входного напряжения постоянного тока 100–150 В постоянного тока с номинальным напряжением 125 В постоянного тока.

Входная мощность: Номинальная входная мощность составляет 125 Вт, максимальная номинальная мощность — 150 Вт. Выходное напряжение и ток. Он обеспечивает три следующих выходных напряжения: 5,1 В постоянного тока, 0–20 А; +12 В постоянного тока, 0–2 А; -12 В постоянного тока, 0–1 А. Максимальная суммарная выходная мощность всех трех выходов составляет 100 Вт.

Время запуска и время удержания: Время запуска составляет не менее 15 миллисекунд при условии, что этот модуль не мешает выходу постоянного тока; когда питание постоянного тока выключено, время удержания составляет не менее 5 миллисекунд.

Изоляция и коэффициент мощности: Изоляция рассчитана на 1500 В постоянного тока с коэффициентом мощности 0,99 мин.

Рабочая температура: Диапазон рабочих температур составляет от 0 до 60 градусов Цельсия и сертифицирован для работы в средах класса 1, раздела 2.

Функции продукта

Функция мощности: Основной функцией GE IC698PSA100 является подача питания на компоненты PACSystem RX7i, к которым он подключен, в режиме постоянного отказа. Он обеспечивает необходимое напряжение постоянного тока для работы других модулей, включая ЦП, модули ввода-вывода и модули связи.

Передача сигнала: GE IC698PSA100 передает все сигналы логического уровня на другие модули через объединительную плату системы, обеспечивая связь и обмен данными между этими компонентами.

Функция защиты: GE IC698PSA100 обеспечивает активную защиту от перенапряжения и сверхтока. Например, он имеет защиту от перенапряжения +5 В постоянного тока в диапазоне от 5,7 до 6,7 В, ограничение тока 21 А при выходе +5 В постоянного тока, 2,5 А при выходе +12 В постоянного тока и 3,5 А при выходе -12 В постоянного тока, гарантируя, что оборудование защищен от повреждений в случае неисправности электрооборудования.

Индикация состояния: Светодиоды «Нормальное поле», «Нормальный выход», «Перегрев» — это индикаторы, которые информируют оператора о текущем состоянии энергосистемы и ее статусе, обеспечивая быструю диагностику и устранение неисправностей.

Функция переключателя: Переключатель, расположенный на передней панели, позволяет отключать или включать выход канала без каких-либо помех на входе сети переменного тока, что обеспечивает гибкость настройки и обслуживания системы.

Применение продукта

Производство: GE IC698PSA100 питает систему управления производственной линией, например сборочной линией, обрабатывающим центром или роботизированной рабочей ячейкой. Это прочные и надежные источники питания, используемые в системах управления или ПЛК, датчиках, исполнительных механизмах и различном оборудовании автоматизации для повышения эффективности производства и качества продукции.

Перерабатывающая промышленность: GE IC698PSA100 является важным компонентом распределенных систем управления в химической, фармацевтической и пищевой промышленности. По сути, это позволяет контроллерам, картам ввода-вывода и другим полевым устройствам контролировать и контролировать температуру, давление, расход и уровень во время работы этих процессов, обеспечивая стабильность и безопасность производственного процесса при одновременном соблюдении строгих требований к качеству и нормативным требованиям.

Производство электроэнергии: GE IC698PSA100 питает системы управления генераторами, трансформаторами и некоторым электрооборудованием. Он обеспечивает необходимую мощность постоянного тока для реле, измерительных приборов и другого контрольного оборудования с достаточной мощностью для обеспечения бесперебойного мониторинга процесса выработки электроэнергии, тем самым оптимизируя стабильность и надежность энергосистемы. Умные здания: обеспечивают работу систем управления зданием, включая управление HVAC, освещением и контролем доступа. Это помогает снизить потребление энергии, обеспечить комфорт жильцов и повысить безопасность здания.
