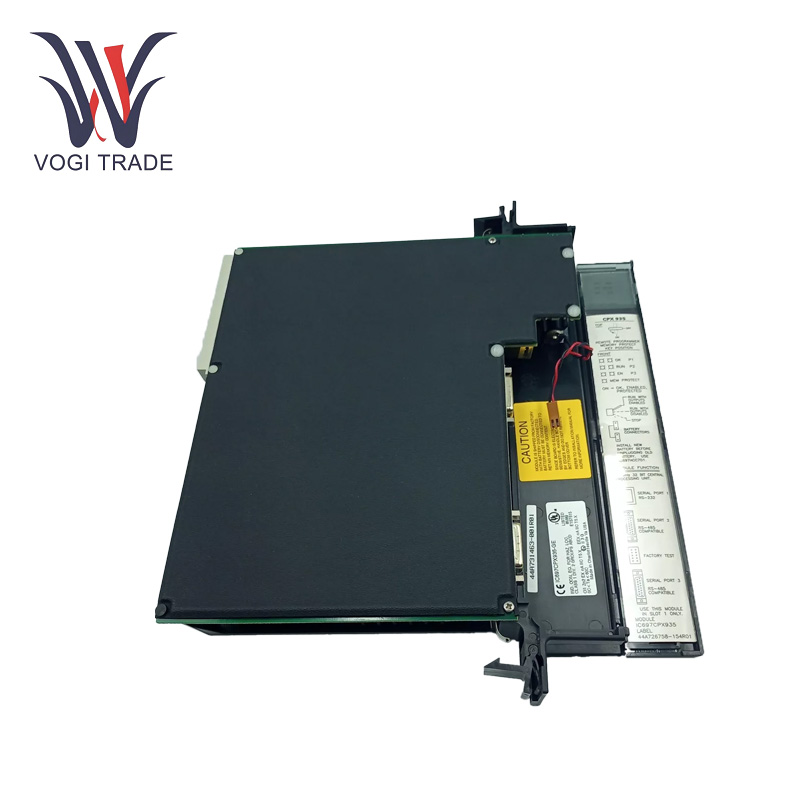

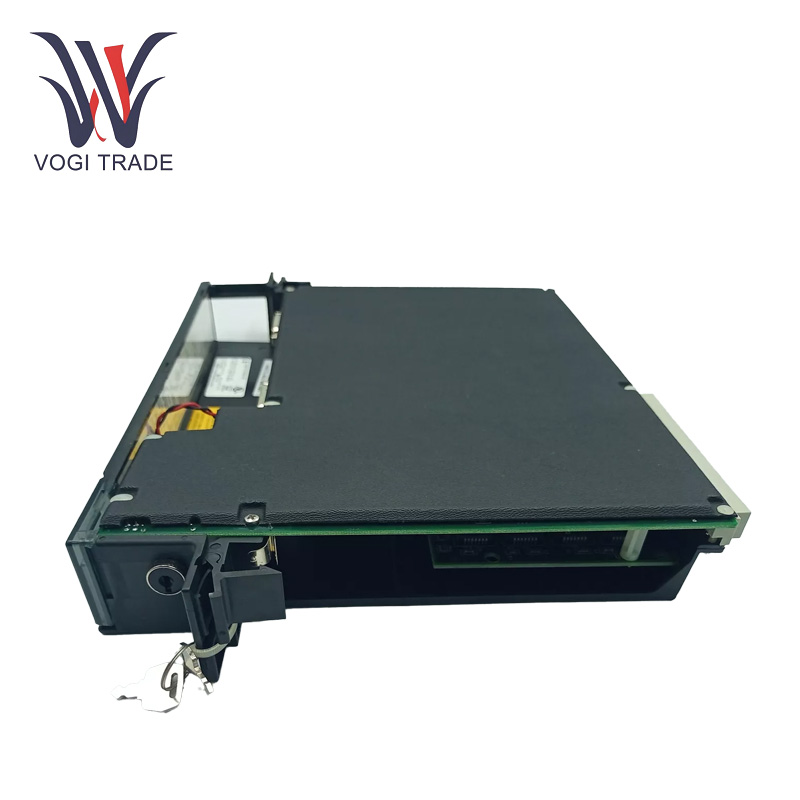

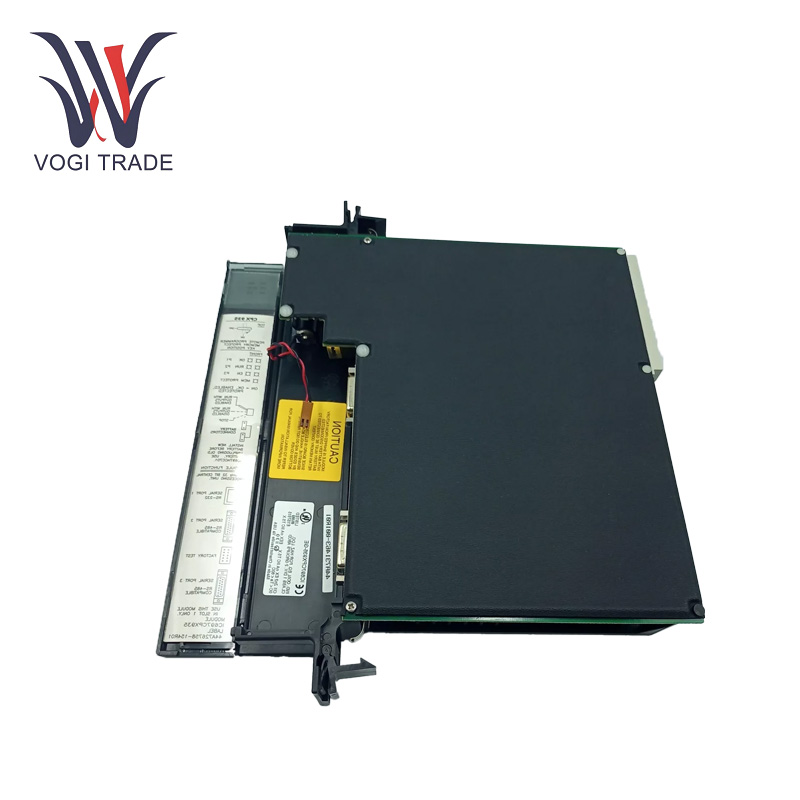

GE IC697CPX935

Эксплуатационные параметры

Процессорная тактовая скорость:96 МГц.

СкоростьПроцесс на логическом виде:0,4 микросекунд.

Аналоговая емкость ввода/вывода:До 8 к.

В - Память ОЗУ ПАРТА:1 МБ.

Флэш -память (NVRAM):256 КБ.

ТРЕБУЕТ ТОЛЬКО:3.1 Amps.

Особенности продукта

Способность обрабатывать высокие скорости:С микропроцессором 96 МГц он способен выполнять логические функции всего за 0,4 микросекунд. GE IC697CPX935 также позволяет ему управлять сложными задачами управления со скоростью света. В случае промышленного управления, такого как управление в реальном времени, он может быстро обрабатывать входной сигнал от различных датчиков и искать соответствующие команды управления для обеспечения плавного производственного процесса.

Поддержите несколько последовательных портов для универсальной связи:GE IC697CPX935 состоит из 3 последовательных портов: один RS232 и два RS485 (9 - PIN D - Shell). Эти порты позволяют подчитывать другие режимы связи, такие как SNP (последовательная линия Интернет -протокол), включая режим SNP без прерываний. Это обеспечивает связь даже с другими устройствами, кроме ПЛК, таких как датчики и приводы, поэтому данные могут быть легко обменены в одной и той же промышленной сети.

Много разнообразия памяти и конфигурации:Он имеет 1 мегабайт встроенной памяти оперативной памяти, поддерживаемую батареей; Это гарантирует, что перебои в подаче электроэнергии не портят данные. Он также имеет до 256 килобитов флэш -памяти (NVRAM) для хранения пользовательских данных. Это обеспечивает гибкость с помощью программирования промышленной автоматизации, так как размер данных и памяти программ настраивается, в зависимости от требований приложения.

Установка

Стойка - крепление:Выключите питание в стойку перед установкой. Переместите оперативный переключатель управления в положение остановки и выключите переключатель защиты памяти. Выберите один из разъемов и вставьте литийную батарею. Затем осторожно подключите модуль к стойке. Включите свою стойку после завершения установки. Он часто используется в промышленных шкафах управления с несколькими модульными модулями для управления и технического обслуживания.

Стенд - одинокий инстALTATION:В отдельной системе управления Stand -При необходимости модуль может быть установлен на отдельной структуре поддержки. Предварительно просверленные отверстия на структуре поддержки на основе монтажной конструкции отверстия модуля. Затем модуль плотно устанавливается на опорную структуру с помощью винтов или болтов. Этот метод установки подходит для небольших приложений для управления масштабами, где пространство ограничено или требуется более независимая установка.

Поиск неисправностей

не может общаться с другими устройствами:Проверьте конфигурацию проводки и связи: проверьте кабель связи, подключенный к модулю, к другим устройствам. Проверьте кабели, чтобы увидеть, не зажимаются ли они, свободны или подключены неправильно. Затем проверьте настройки связи как на модуле, так и на других устройствах. Убедитесь, что скорость передачи данных, биты данных, паритет и стоп -биты совпадают. Сделайте конфигурации равными, если есть различия. В этом случае, если скорость модуля составляет 9600, в то время как скорость связей подключенного устройства составляет 19200 года, связь потерпит неудачу. Создание уровня бодского уровня с обеих сторон равным могло бы исправить проблему связи.

Аномальная скорость обработки:Проверьте на перегрев: модуль может работать с ненормальной скоростью обработки из -за перегрева. Осмотрите вентиляцию вокруг модуля. Убедитесь, что ничто не предотвращает открытие воздушных вентиляционных отверстий. Если модуль находится в закрытом шкафу, пожалуйста, предоставьте охлаждающий вентилятор. Чтобы предотвратить перегрев двигателя в горячих условиях, может потребоваться охлаждающий вентилятор, способный составлять не менее 70 кубических футов в минуту. Проверьте температуру модуля с помощью устройства измерения температуры. Если он выше нормального диапазона рабочей температуры, примите немедленные меры, чтобы охладить его, например, улучшение вентиляции или добавление радиатора.

Память - связанные проблемы:Проверьте аккумулятор: если вы столкнетесь с какой -либо проблемой, что данные теряются или обращаются к оперативной памяти неправильно, сначала проверьте, что аккумулятор на плате RAM находится в правильном рабочем состоянии. Слабые стороны или неисправности в батарее могут привести к скомпрометированию данных, когда питание не сбои или в памяти неправильно. Если нет, используйте тестер батареи, чтобы измерить напряжение и емкость батареи. Замените батарею, если напряжение ниже указанного значения. Например, номинальное напряжение аккумулятора составляет 3,6 В, а измеренное напряжение составляет 2,8 В, что означает, что аккумулятор должен быть заменен, в противном случае память может не работать хорошо.

Приложениеn диапазон

Производственные заводы:GE IC697CPX935 используется на производственных предприятиях для контроля производственных линий. Он может контролировать двигатели, конвейерные ленты, роботизированные оружие и многие другие устройства. Обеспечение высокого качества, эффективного производства путем точно обработки сигналов от датчиков, которые координируют качество продукции, позицию и скорость производства. Например, это может относиться к заводу по производству транспортных средств, где она может точно управлять системой сборочной линии для различных частей, минимизировать ошибки и оптимизировать производственные показатели.

Системы управления процессом:Произвольный - используется в системах управления процессами, как в химических заводах и нефтеперерабатывающих заводах. GE IC697CPX935SUPERVISS и регулирует такие переменные, как температура, давление и скорость потока. Получение данных от датчиков, измеряющих эти параметры, он может динамически регулировать рабочее состояние клапанов, насосов и другого процесса оборудования, поддерживая желаемый режим процесса в интересах обеспечения безопасности и стабильности производственного процесса.

Системы обработки материалов:Он регулирует движение товаров в системах обработки материалов. На большом масштабном складе с автоматизированными системами хранения и поиска, он, например, координирует работу кранов, вилочных погрузчиков и конвейерных лент. Он получает вход от датчиков, которые контролируют положение товара и условия оборудования, затем отправляет контрольные сигналы для контроля точной передачи и хранения материалов.
