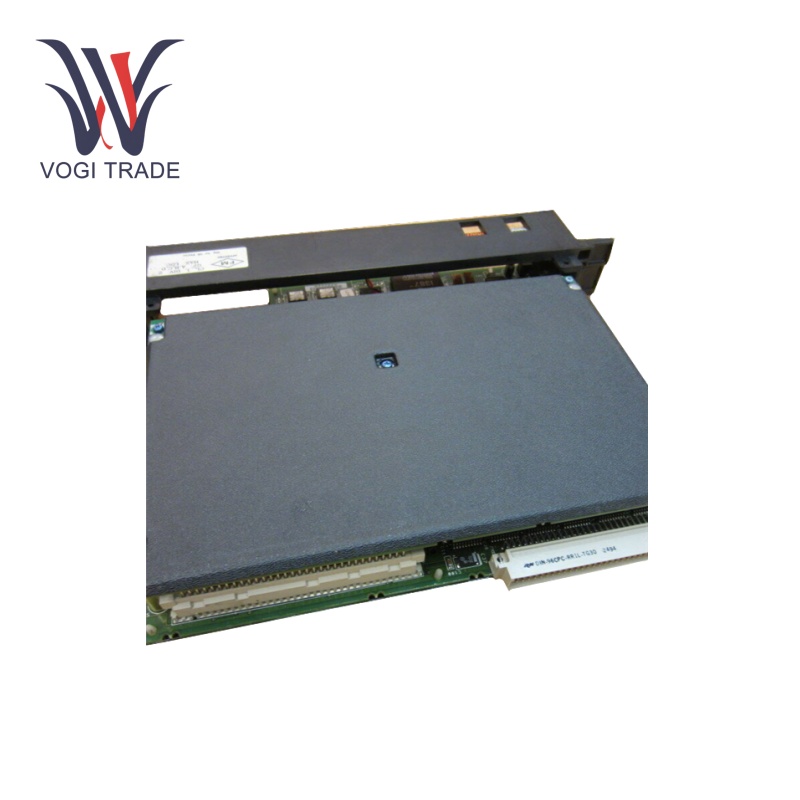

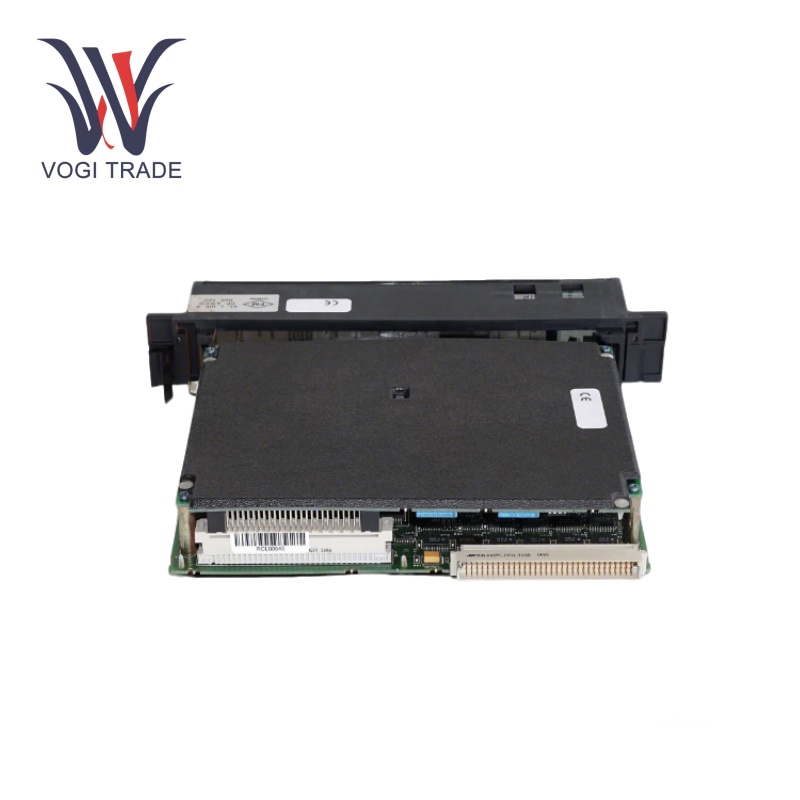

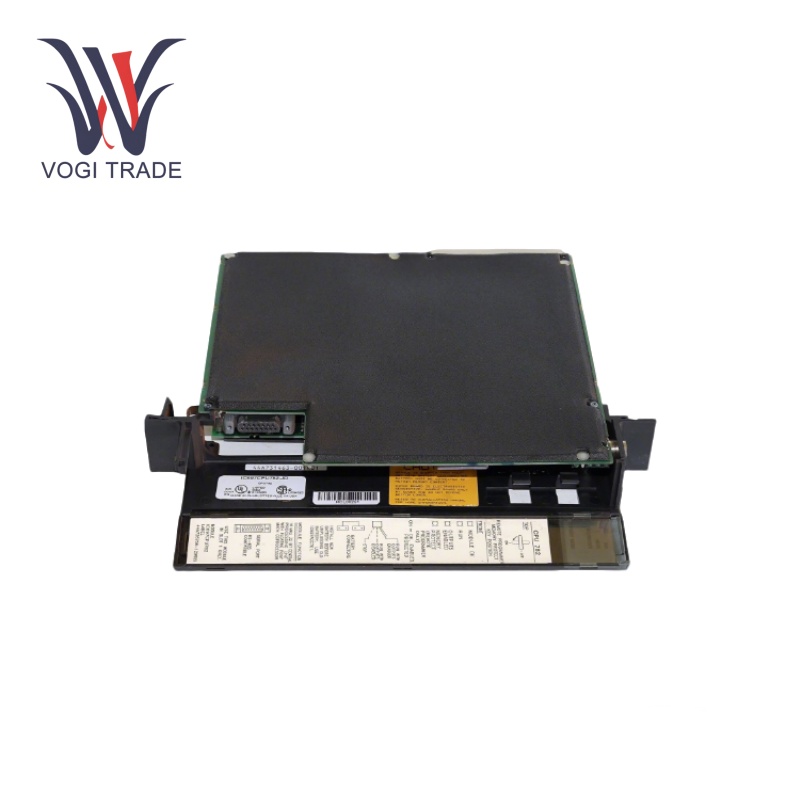

GE IC697CPU782

Эксплуатационные параметры

Потребление мощности:5 В постоянного тока, 1,5а

Влажность: От 5% до 95% не конденсации

Логическая скорость выполнения: 0,4 микросекунд на функцию

Дискретный ввод/вывод: До 12 тысяч очков

Аналоговый ввод/вывод: До 8 тысяч слов

Порт связи: Встроенный серийный интерфейс RS-485

Рабочая температура: От 0 до 60 ° C

Особенности продукта

Поддержка языков программирования:GE IC697CPU782 обеспечивает многоязычную поддержку в соответствии со стандартами IEC 61131 - 3, которые включают в себя диаграмму лестницы, диаграмму функциональных блоков, структурированный текст, список инструкций и последовательную функциональную диаграмму. Такая свобода позволяет программистам выбирать наиболее подходящий язык в соответствии с сложностью задачи управления, а также их собственными предпочтениями программирования.

Протокол связи:Автобус VME с другими модулями в системе она обеспечивает интерфейс высокой скорости шины для передачи данных между ЦП в модули ввода / вывода и другие модули расширения.

Внешнее общение:GE IC697CPU782 также предоставляет различные протоколы для внешней связи, такие как Ethernet/IP, Modbus TCP/IP и Profibus DP. Эти протоколы позволяют процессору общаться с различными устройствами в промышленной сети, что позволяет плавно передавать данные и системное взаимодействие.

Контроль в реальном времени: Реализует сложные алгоритмы управления с быстрой обработкой для критических применений.

Эффективное управление памятью: Предоставляет настраиваемую программу и память данных, включающая настройку в соответствии с приложением.

Коммуникация: Это использует последовательный порт RS-485 для взаимодействия с программирующими устройствами и дополнительными контроллерами.

Диагностика: GE IC697CPU782 имеет четыре светодиода статуса, которые указывают на активность процессора и помогают в устранении неполадок.

Установка

Подготовка:Проводка ПЛК должна быть выполнена, пока система ПЛК оснащена.

Размещение модуля:В первом слоте основной стойки системы серии 90-70 ПЛК вставьте GE IC697CPU782.

Установите модуль: Строительство GE IC697CPU782TO С стойкой будет оставаться стабильными соединениями.

Власть на: После того, как система будет включена, убедитесь, что индикаторы CPU индикации светодиодные фонари функционируют должным образом.

Диапазон приложений

Автоматизация производства: Контроль сборочных линий и роботизированных систем.

Управление процессом: Управление непрерывными процессами в таких отраслях, как химическое производство и нефть нефти.

Обработка материалов: Надзор за конвейерными системами и автоматическими решениями для хранения.

Поиск неисправностей

Светодиодные индикаторы: Регулярно проверяйте четыре светодиода статуса для обнаружения и диагностики.

Соединения между модулями: Убедитесь, что модуль процессора правильно сидит в слоте 1, и все соединения затянуты.

Условия окружающей среды: Рабочая среда в пределах температурного диапазона от 0 до 60 ° C, чтобы избежать перегрева или конденсации.

Обновления прошивки: Регулярно обновлять прошивку ЦП, чтобы воспользоваться улучшением производительности и новой функциональности.
