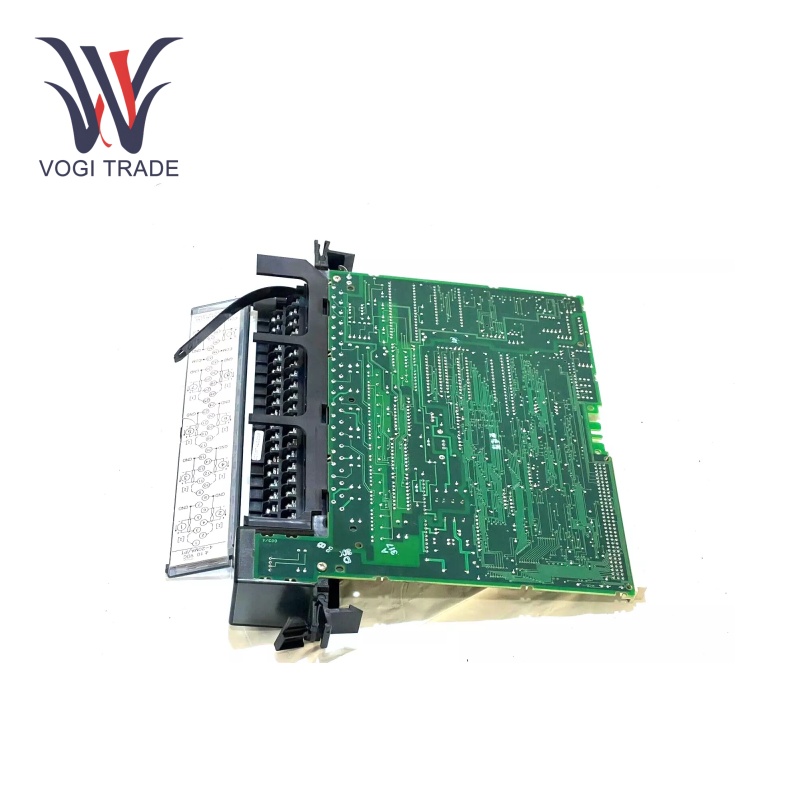

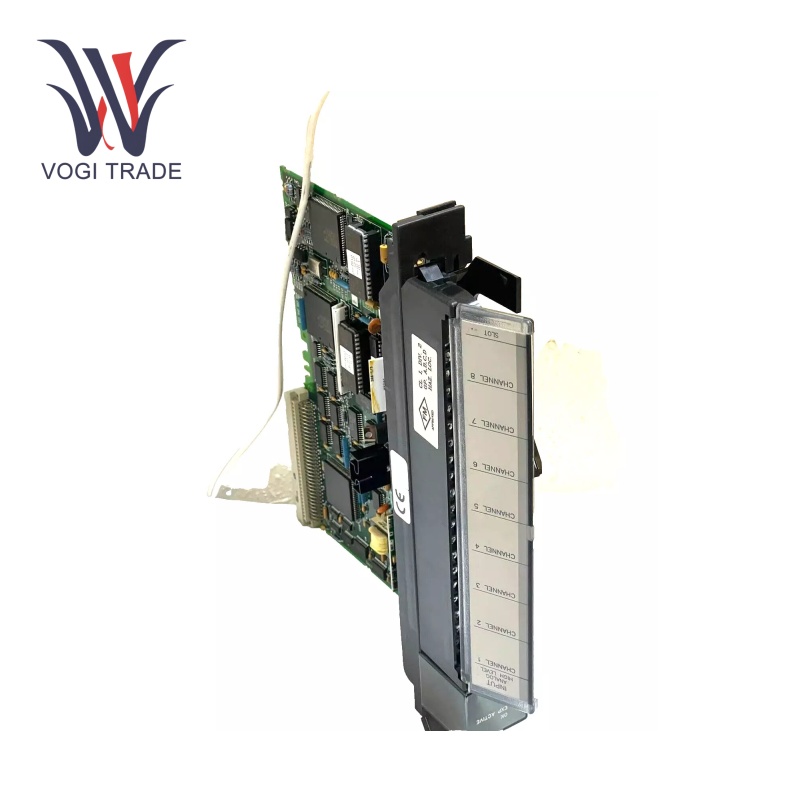

GE IC697ALG230

Эксплуатационные параметры

Входные каналы: 8 дифференциальных входов, каждый из которых настраивается для напряжения или тока.

Входное напряжение: ± 10 В.

Входной ток: 4 - это 20 мА

Разрешение: 14-битный, обеспечивающий конверсию сигнала высокого определения.

Скорость обновления: Приблизительно от 2,4 до 2,8 миллисекунды, что позволяет быстро сглотить данные.

Время преобразования: 10 мс на канал

Изоляционное напряжение: 1500VAC между полем и логикой

Рабочая температура: От 0 ° C до 60 ° C

Влажность: От 5% до 95% не конденсации

Особенности продукта

Аналог с цифровым преобразованием: GE IC697ALG230 в основном используется для преобразования аналоговых входных сигналов в цифровое представление. Значения используются для победы над процессором программируемого логического контроллера или других контроллеров, которые получают доступ к аналоговым входам через заднюю плату VME. Этот процесс конверсии необходим для систем промышленного управления, где большинство алгоритмов управления и логических операций реализованы на цифровых данных.

Конфигурация ввода канала: 8 Дифференциальный канал ввода. С этой гибкостью пользователи могут прикреплять различные типы датчиков к одному и тому же модулю на основе потребностей приложения.

Защита от перенапряжения: каждый вход защищен в условиях переходной перенапряжения. Эта защита необходима в промышленных настройках, где электрический шум, скачки питания или плохие датчики могут привести к переосмыслению событий. Защита от перенапряжения в GE IC697ALG230 помогает в предотвращении повреждения из -за высокого напряжения и перегрева.

Пользователь настраивается ссылки на ввод/вывод: Ссылки ввода/вывода являются пользовательскими - настраиваемыми, устраняя необходимость в прыгунах или DIP -переключателях.  GE IC697ALG230 упрощает процесс конфигурации, позволяя пользователям настраивать модуль в соответствии с конкретными потребностями их приложения. Модуль дополняется функцией конфигурации программного обеспечения MS DOS или Windows, он предоставляет удобный интерфейс для настройки модуля.

Преобразовать сигналы: Эти переключатели аналоговое напряжение или входы тока в распознаваемую информацию для обработки ПЛК.

Индивидуальная конфигурация канала: настроена для напряжения или тока с помощью пользовательской шкалы для различных приложений.

Установка

Монтаж:GE IC697ALG230 - это шасси, чтобы использоваться в соответствующем PLC.Frame. У него есть механизм, который позволяет механическому клавишу, чтобы убедиться, что устройство заменяется правильно и правильно выровнено в шасси. Это предотвращает неправильное установку модуля, что может привести к тому, что электрические соединения не будут работать должным образом или повредить модуль.

TэрминалДоска:Именно здесь полевая проводка заканчивается в съемной терминальной плате. Это делает быстрое соединение и отключение простым для датчиков и других внешних кусочков оборудования. Все терминальные платы полностью отмечены для легкой идентификации входных каналов.

Подключение к плане: Подключается к Backplane VME, убедитесь, что когда модуль подключен к задней плане, существует твердое соединение, и модуль сидит, чтобы предотвратить любые прерывистые электрические соединения.

Диапазон приложений

Управление процессом: пример управления процессом, который включает в себя мониторинг и контроль температуры, давления, потока и т. Д.

Системы сбора данных: Сбор и оцифровка аналоговой информации из разных детекторов для проверки и мониторинга.

Промышленная автоматизация: GE IC697ALG230 интегрирован с заводским механизмом и оборудованием, которое автоматически контролирует и управляет заводскими процессами.

Поиск неисправностей

Нет сигнала или неправильных показаний:Убедитесь, что входной сигнал находится в пределах настроенного диапазона. Ищите неправильные или свободные завершения в соединениях проводки. Также убедитесь, что источник входного сигнала в порядке.

Провал канала: Проверьте светодиод состояния пораженного канала. Если светодиод не освещен, канал может быть плохим. Проверьте настройку канала в приложении PLC Programming. Если проблема продолжается, замените модуль.

Шум или интерференция: Обязательно замолчайте и защитите кабель, несущий аналоговый сигнал. Для нынешних сигналов используйте кабели витой пары, поскольку шум уменьшается. Ищите близлежащие источники помех в электромагнитное поле и по мере необходимости перемещайте кабели.

Модуль не распознается PLC: Убедитесь, что модуль должным образом сидит в стойке. Модуль не распознается с помощью соединений ПЛК -плана и питания на стойке. Повторно сообщайте параметры Themodule в программном обеспечении программирования PLC.

Выше температуры:Убедитесь, что модуль работает в пределах указанного температурного диапазона. Убедитесь, что вокруг стойки ПЛК достаточно охлаждения и воздушного потока.
