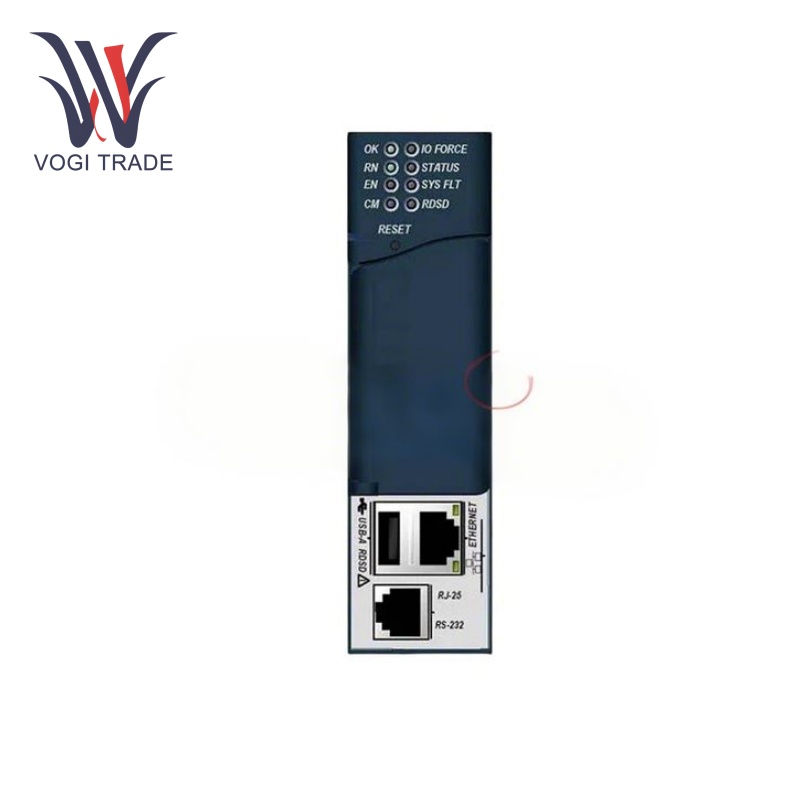

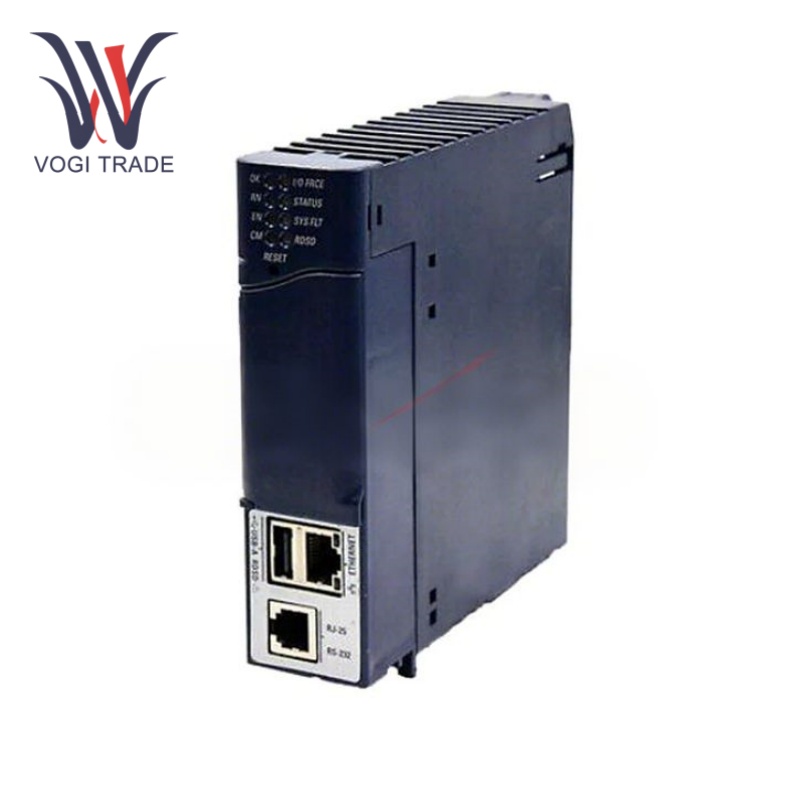

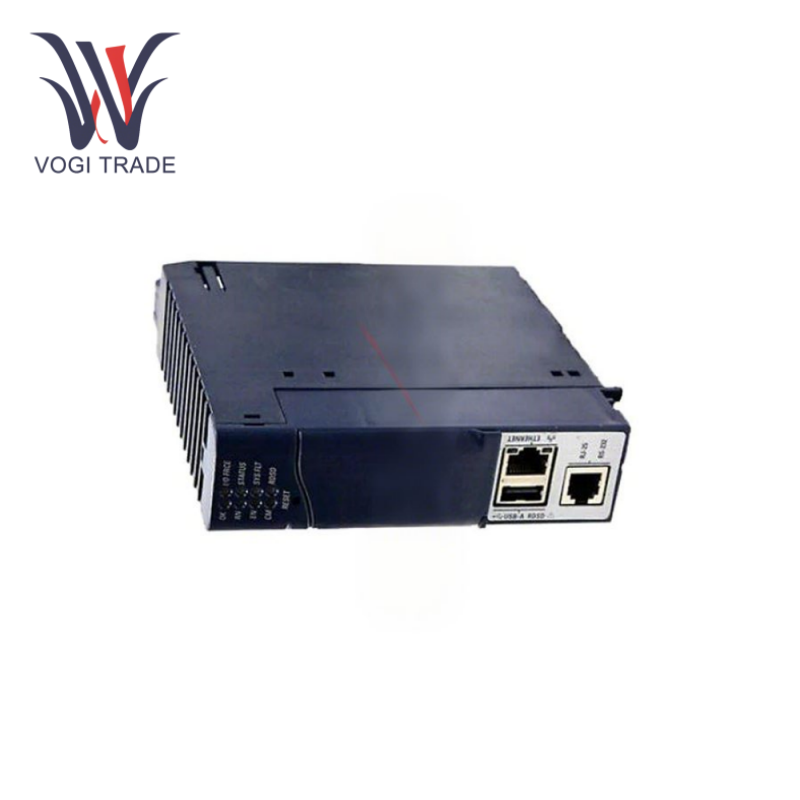

ГЭ IC695CPE305

Рабочие параметры

Входное напряжение:5 В постоянного тока, 1 А.

Рабочая температура:от 0 °C до 60 °C.

Шум:3% .

Коммуникационные порты ввода-вывода:1 Ethernet, 2 последовательных порта (RS232 или RS485), 1 хост USB 2.0 .

Передача данных через Ethernet:10/100 Мбит/с.

Новая модель отличается:5 МБ ОЗУ.

Измерение: 0,72 мс на 1000 логических инструкций.

Протоколы:Ethernet, Genius, PROFIBUS DP, DeviceNet. Ведомое устройство SNP, ведомое последовательное устройство ввода-вывода и ведомое устройство Modbus RTU.

Особенности продукта

Один порт связи Ethernet:Приемник 10/100 Мбит/с. Этот порт связи можно использовать с рабочими станциями программирования, человеко-машинными интерфейсами (HMI), системами диспетчерского управления и сбора данных (SCADA), сторонними аппаратными и программными продуктами, обменом сообщениями между контроллерами и обменом данными. те же контроллеры платформы. Кроме того, порт Ethernet можно использовать для OPC UA, что позволяет интегрировать сторонние устройства по протоколу OPC. Помимо связи Ethernet, GE IC695CPE305 включает в себя два последовательных порта, соответствующих стандартам связи RS232 и RS485, а также хост-порт USB 2.0, позволяющий загружать и выгружать пользовательские программы с флэш-накопителя смартфона.

Высокая скорость обработки:Скорость процессора составляет 1,1 ГГц, а обычная скорость сканирования составляет 0,72 мс на 1000 логических инструкций. GE IC695CPE305 может быстро обрабатывать большое количество логических операций и задач по обработке данных, обеспечивая производительность в реальном времени и высокую эффективность системы.

Много оперативной памяти:Благодаря 5 МБ ОЗУ и 5 МБ энергонезависимой пользовательской памяти он обеспечивает достаточно места для хранения пользовательских программ и данных; пользователи могут свободно разрабатывать и расширять прикладные программы.

Установка

Монтаж:Универсальная объединительная плата RX3i обеспечивает место для установки модуля GE IC695CPE305. Убедитесь, что модуль установлен на место и соединение надежно.

Примечание: если ориентация модуля неправильная, модуль не войдет.

Поиск неисправностей

Сбой связи:В случае сбоя связи первое, что необходимо проверить, — это кабель связи, убедиться, что он подключен правильно и избегать повреждений. Затем проверьте настройки параметров связи, чтобы убедиться в их правильности, таких как скорость передачи данных, биты данных, стоповые биты и биты четности. Замените кабель связи, поменяйте его местами для подключения к другому устройству, если это возможно. В случае Ethernet убедитесь, что конфигурация сети и IP установлены правильно.

Ошибка программы:Если программа ведет себя ненормально, сначала проверьте программный код на наличие ошибок или логических противоречий. Проверьте рабочее состояние программы и значения переменных с помощью инструментов отладки программного обеспечения.

Проблема с питанием:Если модуль не включается нормально или возникла неисправность, первое, что нам нужно проверить, это напряжение питания, в норме ли оно. Затем убедитесь, что кабель питания подключен правильно и не порван. Если можете, замените блок питания, чтобы сузить проблему.

Область применения

Промышленная автоматизация:GE IC695CPE305 в основном используется в различных системах управления производственными линиями в области промышленной автоматизации, таких как автомобилестроение, пищевая промышленность и фармацевтическое производство. Речь идет о различном управлении работой производственного оборудования, мониторинге производственного процесса в режиме реального времени, в соответствии с программой по корректировке производственного процесса, повышению эффективности производства, качества продукции и безопасности производства. Он также может подключаться к другим устройствам через Ethernet, последовательные порты и другие интерфейсы связи для реализации интеграции и координации всей производственной линии.

Автоматизация здания:GE IC695CPE305 можно использовать для управления или мониторинга работы различного оборудования и систем в зданиях, таких как системы отопления, вентиляции и кондиционирования, системы освещения и системы контроля доступа. Он может обеспечить автоматический контроль и энергосберегающее управление зданиями посредством взаимодействия данных с датчиками, исполнительными механизмами и другими устройствами, благодаря чему здания будут иметь более высокий комфорт и энергоэффективность.
