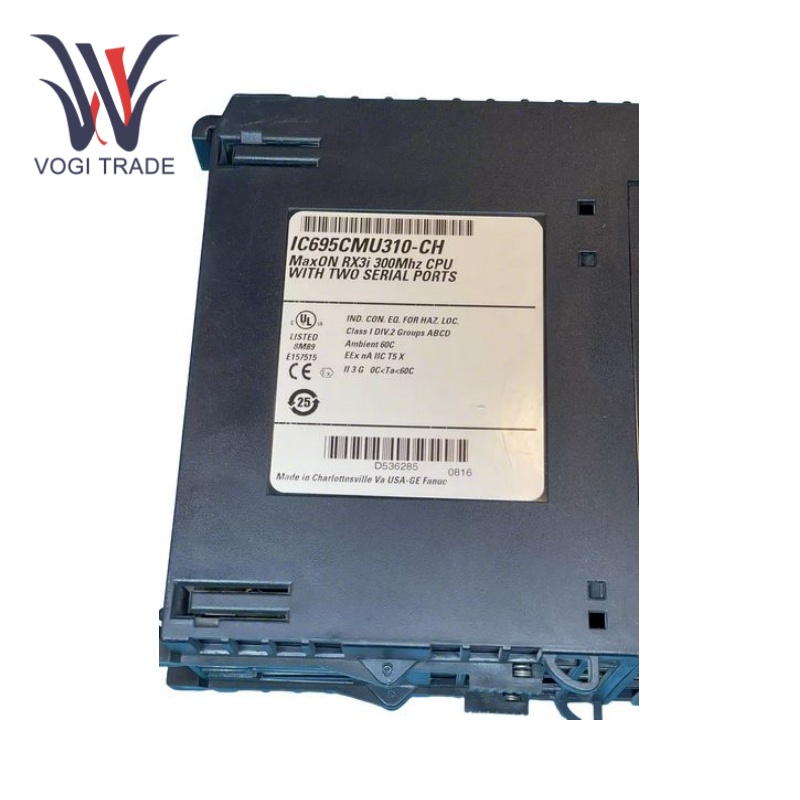

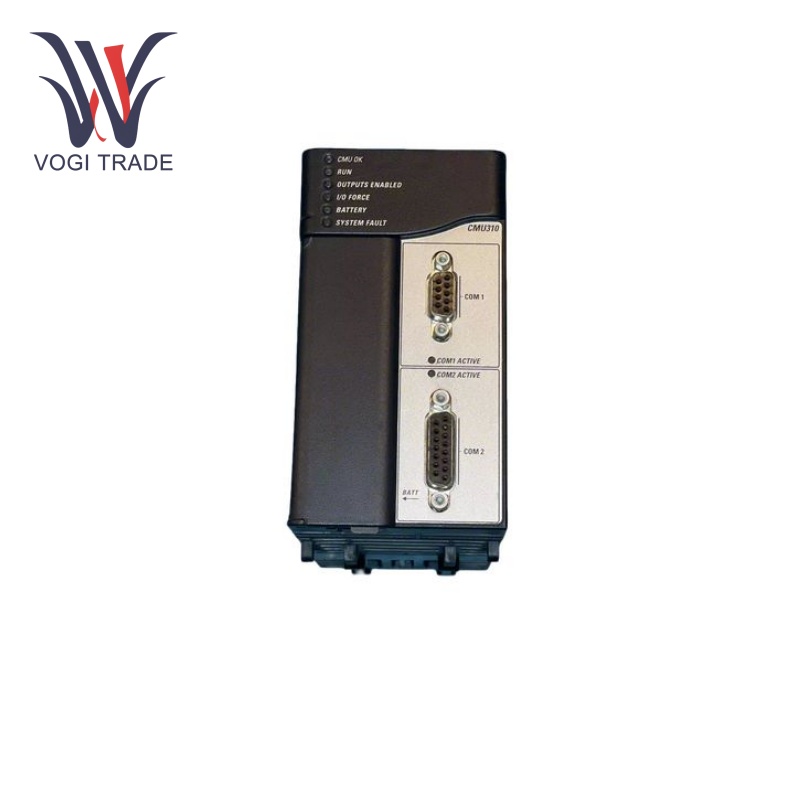

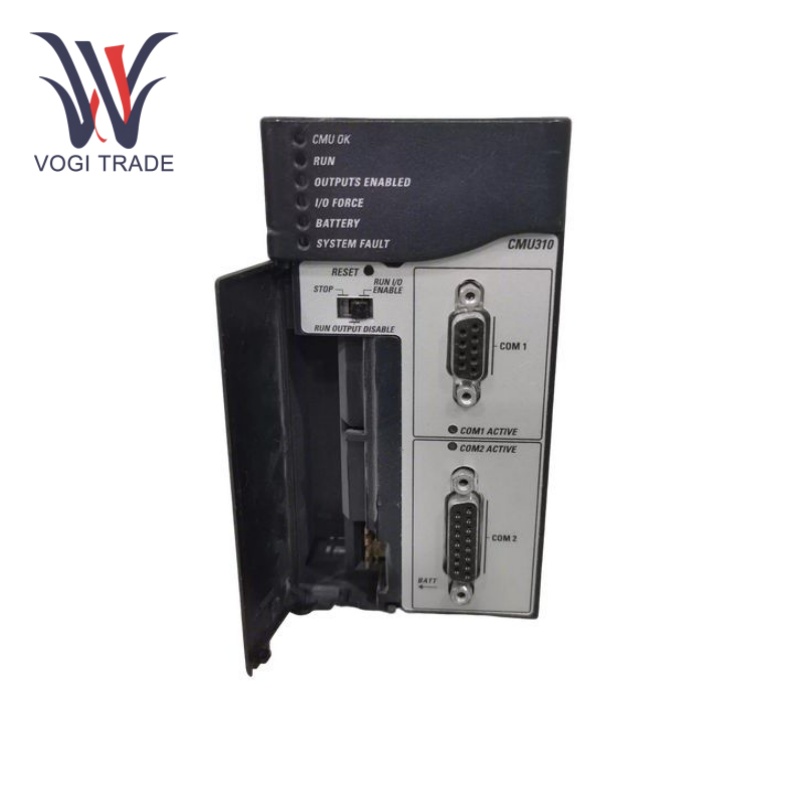

GE IC695CMU310

Рабочие параметры

Рабочая температура:От 0°C до 60°C.

Коммуникационные порты:РС - 232 и РС - 485.

Поддержка протокола:Ведомое устройство Modbus RTU, SNP, последовательный ввод/вывод.

Память:10 МБ.

Программный блок:512 Программных блоков.

Потребляемая мощность:2 Вт.

Требования к питанию:1,0 А при +5 В постоянного тока.

Особенности продукта

Возможности резервного ЦП:GE IC695CMU310 Обеспечивает полное горячее резервирование ЦП между парой систем Rx3i. Резервированные контроллеры могут обмениваться рабочими данными через одну или две отдельные локальные сети Ethernet, что обеспечивает непрерывную работу и высокую доступность системы. Это позволяет состояниям ввода-вывода оставаться неизменными при переключении на резервный ЦП в течение двух или трех циклов сканирования логики ЦП на случай, если основной ЦП не сможет выполнять свою функцию.

Гибкое программирование:Для обеспечения высокой гибкости также поддерживаются лестничная диаграмма, структурированный текст, диаграмма функциональных блоков и языки программирования C. При этом пользователи могут выбрать соответствующий метод программирования, наиболее подходящий для них, исходя из их собственных потребностей и привычек программирования, что делает процесс программирования более гибким и удобным.

Много памяти:Пользовательская память емкостью 10 МБ с батарейным питанием и дополнительная энергонезависимая флэш-память объемом 10 МБ обеспечивают достаточно места для пользовательских программ и данных.

Установка

Монтаж:Установите модуль GE IC695CMU310 в правильное положение универсальной объединительной платы Rx3i. Также убедитесь, что модуль зафиксирован и надежно подключен. Обратите внимание на ориентацию модуля при вставке, чтобы не вставить его неправильно.

Поиск неисправностей

Ошибка резервирования:Если GE IC695CMU310 внезапно прекращает резервирование, сначала проверьте соединение Ethernet LAN и конфигурацию между двумя системами Rx3i. Убедитесь, что сетевое соединение нормальное, а IP-адрес и другие сетевые параметры установлены правильно. Затем проверьте состояние работы резервных контроллеров и настройки программного обеспечения, а также проверьте максимальную логику приложения, чтобы убедиться, что логика управления резервированием правильна.

Ошибка связи:В случае возникновения ошибки связи проверьте подключение кабеля связи, чтобы убедиться, что он надежно подключен и не поврежден. Это необходимо отрегулировать в соответствии с фактическими настройками параметров связи — скоростью передачи данных, битами данных, стоповыми битами и битами четности. Если у вас есть возможность, замените или подключите кабель связи к другому устройству, чтобы устранить проблему.

Исключения программы:Если программа работает ненормально, сначала проверьте программный код на наличие ошибок или возрастающих логических противоречий. Проверьте состояние работы программы и значения некоторых переменных с помощью инструмента отладки программного обеспечения. Постоянно обновляйте программу до последней версии или модифицируйте и исправляйте ее по мере необходимости.

Область применения

Промышленная автоматизация:GE IC695CMU310 может широко применяться в системе управления производственной линией в обрабатывающей промышленности, например, в автомобилестроении, пищевой промышленности, фармацевтическом производстве. Он имеет очень сильные сетевые функции, может управлять различным производственным оборудованием, контролировать производственные процессы в режиме реального времени и может быть настроен посредством процесса программирования для повышения эффективности производства, качества продукции и безопасного производства.

Производство и распределение электроэнергии:GE IC695CMU310 может использоваться в области производства и распределения электроэнергии для управления и мониторинга энергетического оборудования, подстанций и систем распределения. На примере теплоэлектростанции он управляет работой котла, турбины и генераторной установки, а также контролирует параметры электросети для обеспечения стабильной работы энергосистемы и безопасности энергоснабжения.
