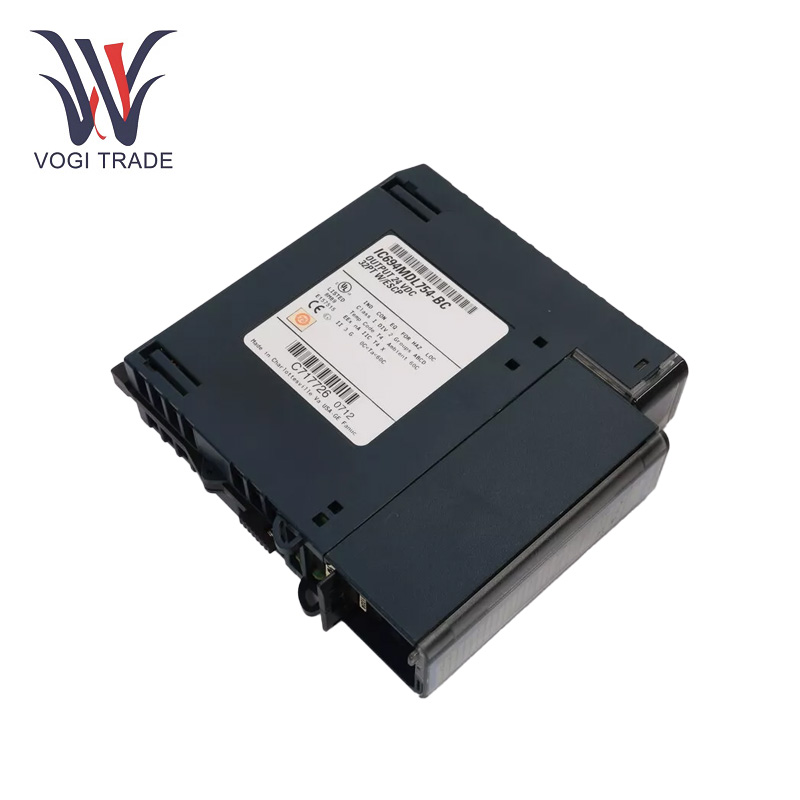

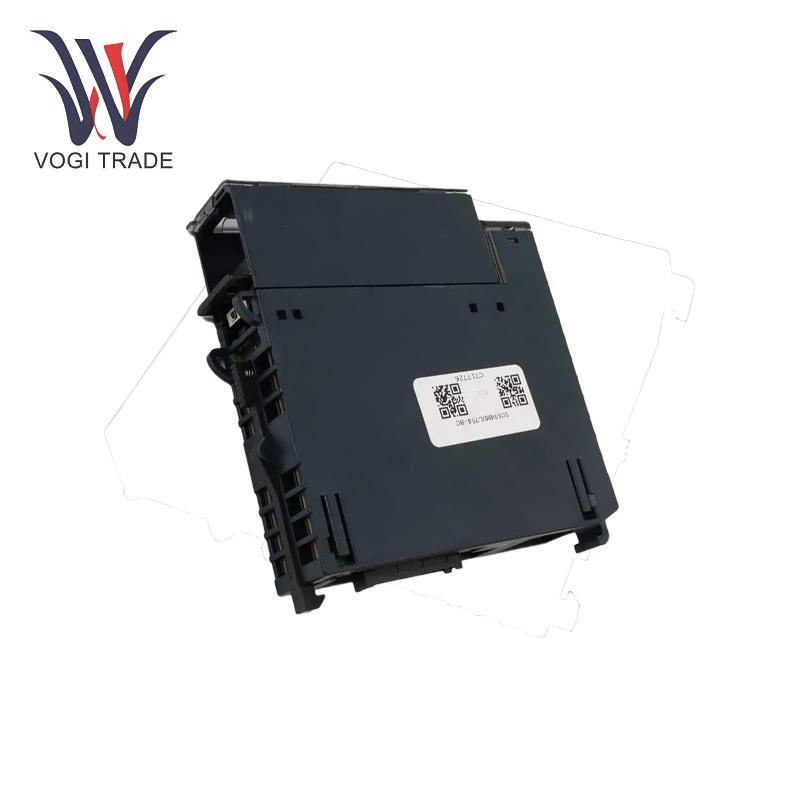

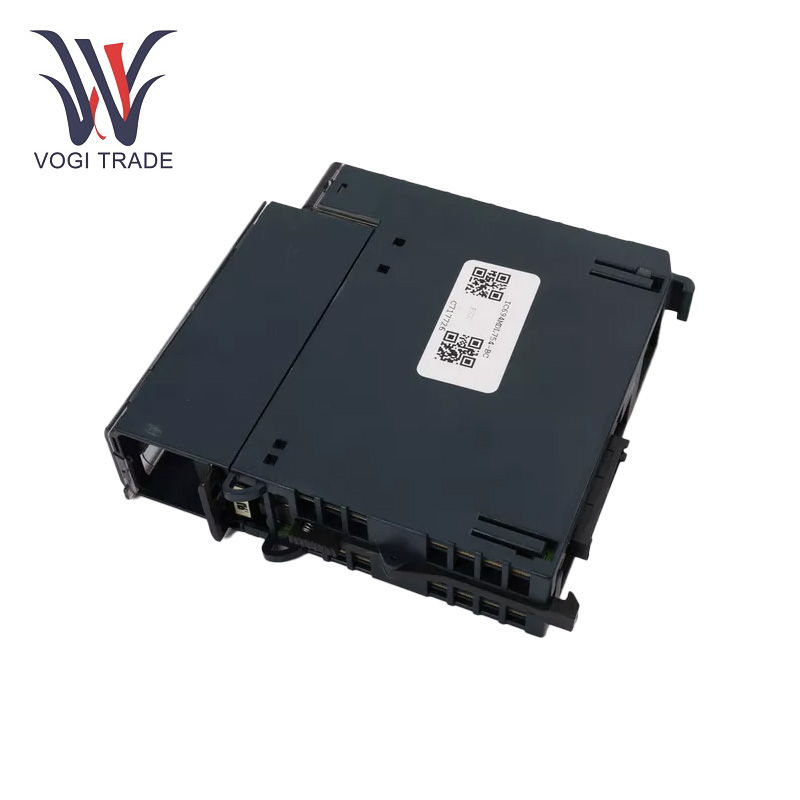

GE IC694MDL754

Рабочие параметры

Номинальное напряжение: 12/24 В постоянного тока

Диапазон выходного напряжения: от 10,2 до 30 В постоянного тока

Количество выходов: 32, организованных в четыре изолированные группы по восемь выходов в каждой.

Выходной ток: 0,75 А на точку

Потребляемая мощность: 300 мА от шины 5 В на объединительной плате

Пусковой ток: 3 А в течение 10 мс без срабатывания электронной защиты от короткого замыкания (ESCP)

Падение выходного напряжения: максимум 0,3 В постоянного тока

Выходной ток утечки: максимум 0,1 мА

Время ответа: максимум 0,5 мс для переходов ВКЛ и ВЫКЛ.

Функции защиты: Защита от короткого замыкания, перегрузки по току и перегрева с автоматическим восстановлением.

Особенности продукта

Выходы: 32 отдельные точки вывода

Групповая изоляция: GE IC694MDL754 разделены на четыре изолированные группы по восемь выходных точек. Такая конструкция обеспечивает гибкость подключения устройств с разными уровнями напряжения.

Позитивная логика: выбранные выходы подаются в нагрузку, обеспечивая напряжение подключенной нагрузки для устройств, которым требуется напряжение постоянного тока.

Электронная защита от короткого замыкания (ESCP): :Защита от короткого замыкания и перегрузки по току на выходе. Сбрасывается автоматически после устранения неисправности.

Защита от перегрева: Автоматически отключает все выходы при обнаружении критической температуры. Выходы восстанавливаются, когда температура возвращается в безопасные пределы.

Светодиодные индикаторы:Каждый выход имеет соответствующий светодиод, отображающий его рабочее состояние. Быстро выявляйте неисправности с помощью светодиодов неисправностей на групповом уровне.

Обнаружение неисправностей: Обнаруживает и уведомляет о перегрузке по току, коротких замыканиях и перегреве. Диагностическая обратная связь распознает препятствия и помогает их устранить.

Простая установка:Стойки Rx3i, конструкция «подключи и работай». Установка выполняется быстро, без необходимости использования каких-либо специальных инструментов.

Гибкая выходная проводка:Один и тот же модуль можно настроить для выходов 12 В постоянного тока и 24 В постоянного тока. В этом случае клеммы GE IC694MDL754 обеспечивают надежные соединения и легкий доступ во время обслуживания.

Полевой источник питания:GE IC694MDL754 требовался внешний источник питания для выходных нагрузок (варианты напряжения должны соответствовать системе), называемый полевым источником питания.

Совместимость системы: Полностью совместим с процессорами PACSystems RX3i и дополнительными модулями ввода-вывода RX3i.

Широкое использование: GE IC694MDL754 Может решать различные задачи промышленной автоматизации, такие как управление исполнительными механизмами, реле, соленоидами и индикаторами.

Установка

Совместимость слотов: Модуль GE IC694MDL754 можно установить в любой слот ввода-вывода в системе RX3i. Перед установкой убедитесь, что система выключена, чтобы предотвратить опасность поражения электрическим током.

Электропроводка: Все четыре изолированные группы могут быть подключены к разным нагрузкам. Например, три из четырех групп могут включать нагрузку 12 В постоянного тока, а четвертая группа может питать нагрузку 24 В постоянного тока. Его группы должны сохранять изоляцию друг от друга.

Полевой источник питания: Выходные нагрузки требуют внешнего источника питания в диапазоне от +12 В до +30 В постоянного тока. Позаботьтесь о том, чтобы номиналы источника питания были достаточными для обеспечения общего тока нагрузки.

Заземление: Безопасность и помехоустойчивость зависят от правильного заземления.

Область применения

Mпроизводствосистем: Управление исполнительными механизмами, реле и индикаторами.

Автоматизация процессов: Управление клапанами, насосами и другими элементами управления процессом.

Автомобильомная обработка материалов: Конвейеры, сортировщики и автоматизированные хранилища.

Автоматизация зданий: Интеграция с системами освещения, вентиляции, кондиционирования и безопасности.

Поиск неисправностей

Выход не отвечает: Убедитесь, что внешний источник питания находится в указанном диапазоне напряжения и что соединения подключены. Убедитесь, что в полевой проводке нет перегоревших предохранителей или сработавших автоматических выключателей.

Сбои сверхтока: Когда выходная точка переходит в состояние неисправности из-за перегрузки по току, проверьте подключенную нагрузку на наличие коротких замыканий или перегрузки по току. Как только состояние неисправности будет устранено, ESCP модуля автоматически попытается выполнить сброс.

Предупреждения о перегреве: Убедитесь, что вокруг модуля имеется достаточный поток воздуха и что никакие внешние источники тепла не вызывают его перегрева. Как только он остынет до безопасной температуры, модуль возобновит нормальную работу.

Светодиоды состояния: Используйте светодиоды состояния модуля в качестве диагностических индикаторов неисправностей.
