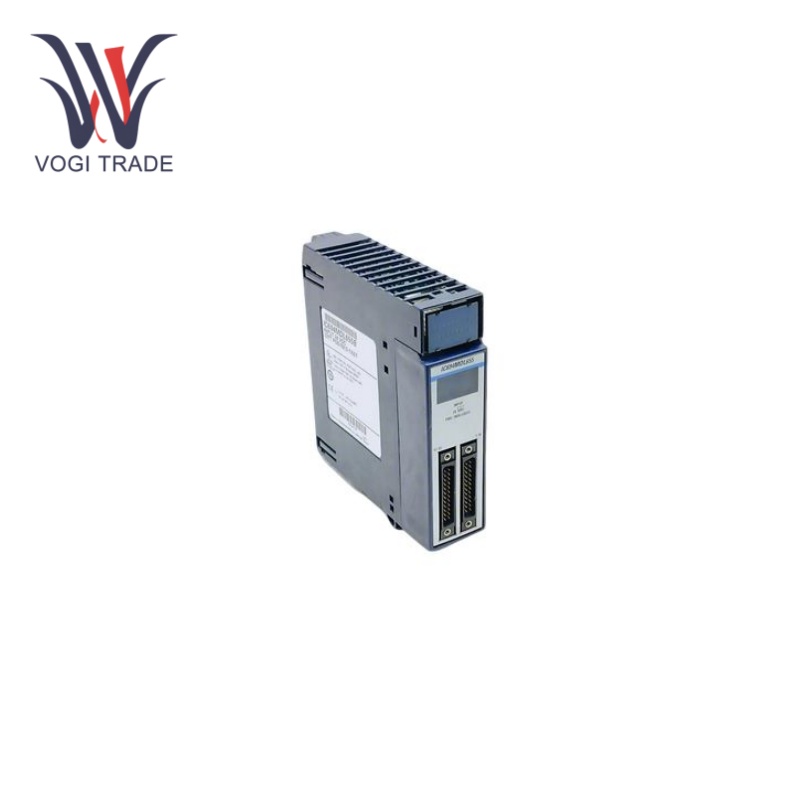

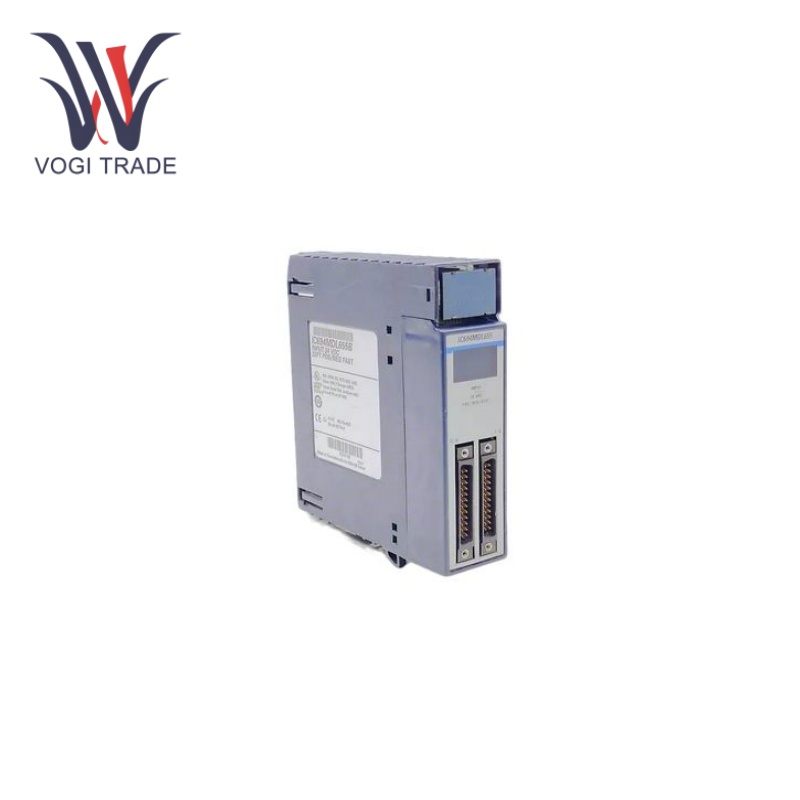

ГЭ IC694MDL655

Технические параметры

Номинальное напряжение:24 В постоянного тока, положительная/отрицательная логика.

Диапазон входного напряжения:от 0 до +30 В постоянного тока.

Количество входов:32.

Входной ток:7,0 мА.

Напряжение во включенном состоянии:от 11,5 до 30 В постоянного тока

Напряжение в выключенном состоянии:от 0 до 5 В постоянного тока.

Ток во включенном состоянии:3,2 мА (минимум).

Ток в выключенном состоянии:1,1 мА (максимум).

Время ответа:Максимум 2 мс.

Функциональные характеристики

Высокая плотность ввода:GE IC694MDL655 имеет 32 точки ввода, что обеспечивает довольно высокую плотность ввода (по сравнению с одноточечными модулями), эффективно сокращая количество модулей для оптимизации системы пользователя и помогая пользователю сэкономить место и деньги при установке.

Логическая совместимость:GE IC694MDL655 принимает уровни положительной или отрицательной логики, что повышает гибкость проектирования и применения системы, поскольку они могут работать с различными датчиками и устройствами.

Допуск по напряжению:Работа при напряжении до 30 В обеспечивает высокую устойчивость к напряжению, поэтому сбор данных может быть надежным и не зависеть от колебаний напряжения источника питания.

Диагностика неисправностей

Измерение напряжения и тока:Проверка входного напряжения и тока. Если измеренные значения отличаются от нормального диапазона, это может указывать на проблему с источником питания или внутренней схемой модуля ультразвукового датчика. Таким образом, слишком маленькое напряжение может вызвать несколько симптомов, таких как увеличение внешнего входного сигнала; аномалия тока будет указывать на короткое замыкание внутренней цепи или другие неисправности.

Диагностика светодиодного индикатора:При включении зеленые светодиоды GE IC694MDL655 могут напрямую отражать состояние включения/выключения каждой точки входа. Светодиод включается, когда логически обнаруживается входной сигнал, который должен быть включен.

Области применения

Промышленная автоматизация: Он широко используется в различных производственных линиях промышленной автоматизации, таких как автомобилестроение, пищевая промышленность и фармацевтическое производство, для мониторинга состояния датчиков, переключателей и других устройств, а также для реализации контроля и мониторинга производственного процесса.

Система питания:В системах производства, передачи и распределения электроэнергии GE IC694MDL655 можно использовать для мониторинга состояния автоматических выключателей, реле и другого оборудования, а также своевременной передачи информации о состоянии в систему управления для обеспечения безопасной и стабильной работы. энергосистемы.

Отрасль:В промышленности его можно использовать для контроля состояния различных датчиков и переключателей, таких как датчики температуры, датчики освещенности и датчики дверей, а также контроля работы систем кондиционирования, освещения и систем контроля доступа.

Транспорт:GE IC694MDL655 может использоваться в системах управления железными дорогами, метро и интеллектуальных транспортных системах в транспортной отрасли для мониторинга состояния сигналов, переключателей и другого оборудования и обеспечения безопасной и эффективной работы транспортной системы.
