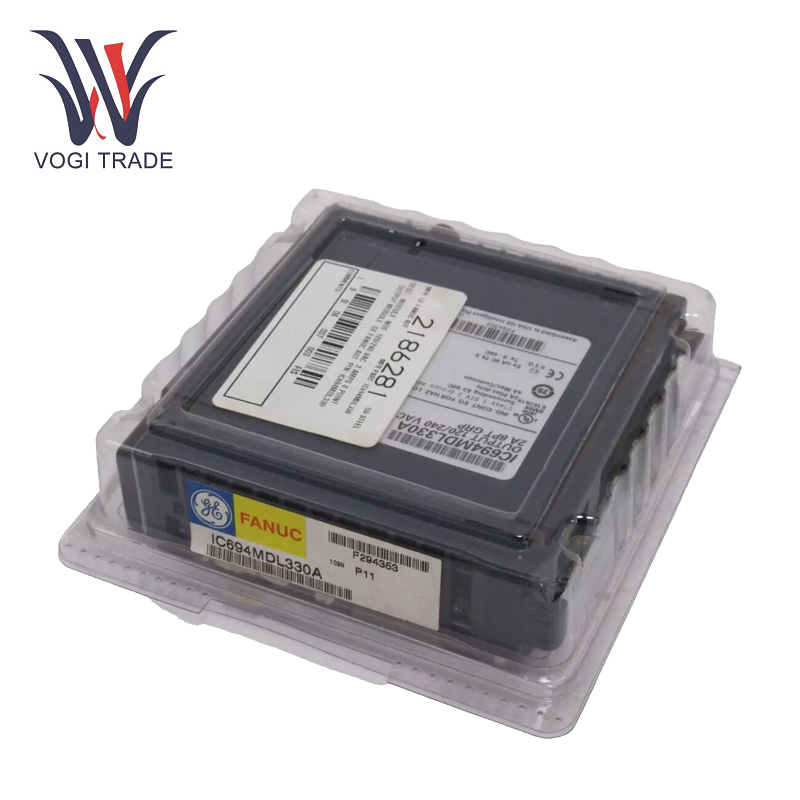

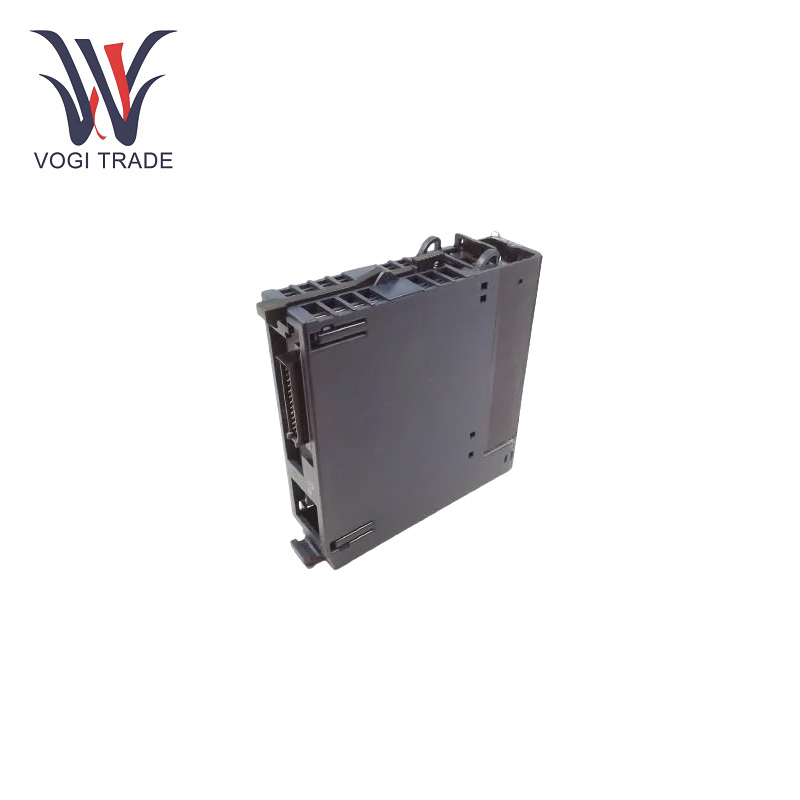

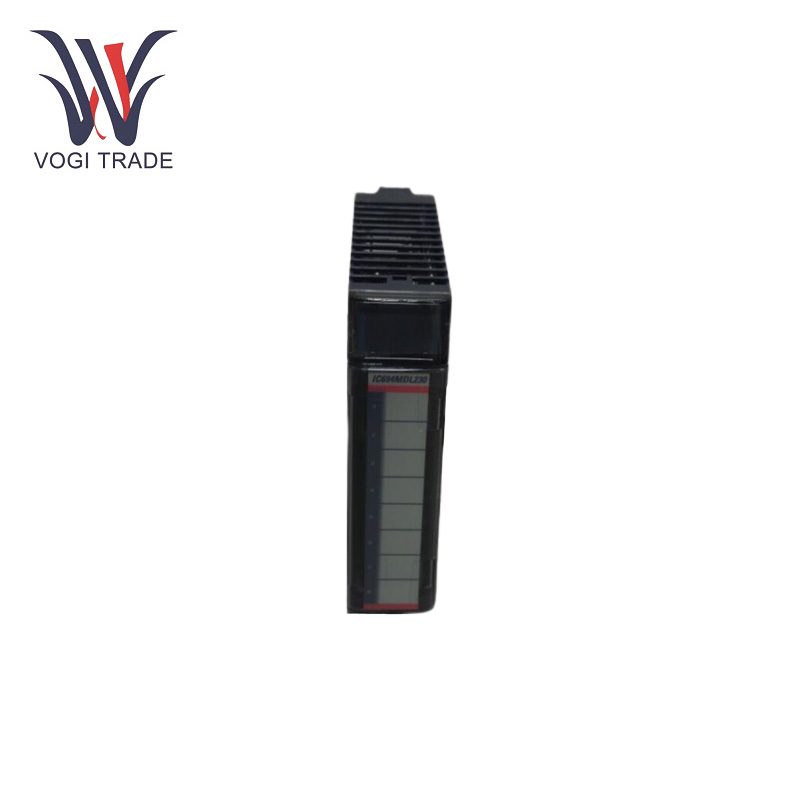

GE IC694MDL330

Технические параметры

Номинальное напряжение: 240 В переменного тока.

Диапазон выходного напряжения: от 85 до 264 В переменного тока с частотой от 50 до 60 Гц.

ВыходCuизt: максимум 2А.

IВыходной ток nrush: максимум 20 А.

OПадение выходного напряжения: 1,5 В.

Выходной ток утечки: 3мА.

Поле к объединительной плате и к заземлению корпуса: 250 В переменного тока непрерывно.

Группа к группе: 250 В переменного тока.

Количество выходов: 8, объединены в 2 изолированные группы по 4 выхода в каждой группе.

Время ответа: максимум 1 мс.

Потребляемая мощность: 160 мА.

Функциональные характеристики

ОтветВремена быстрые: Максимальное время отклика при включении тока GE IC694MDL330 составляет 1 мс, а при отключении тока время отклика составляет максимум 1/2 цикла, что позволяет быстро и точно контролировать состояние выхода. Это очень важно в приложениях, которым требуется быстрое время отклика, например высокоскоростные производственные линии и системы управления в реальном времени.

Различные механизмы защиты: 5 ампер для каждой группы выходов, RC-демптер для каждого отдельного выхода, чтобы предотвратить повреждение выходного переходного электрического шума модуля и подключенного к нему оборудования из-за перегрузки по току или скачка напряжения.

Несколько точек вывода и изолированные группы: GE IC694MDL330 имеет 8 точек вывода, которые объединены в 2 отдельные группы по 4 точки вывода в каждой. Общий разъем уникален для каждой группы, поэтому группы можно использовать на разных участках сети переменного тока, что позволяет пользователю независимо подключать и управлять нагрузками.

Диагностика неисправностей

Диагностика программного обеспечения: Используя конфигурационное программное обеспечение GE, пользователь может проверять состояние выхода и рабочие параметры GE IC694MDL330 в режиме реального времени. Программное обеспечение может предоставлять подробные сообщения об ошибках и диагностическую информацию, которая помогает пользователям определить основную причину большинства проблем, включая такие основные причины, как неправильные настройки выходов, ошибки связи, аномальные выходные токи и т. д.

Мультиметровое тестирование: Измерьте выходное напряжение и ток модуля. А если измеренное значение является ненормальным, это может означать, что модуль неисправен или нагрузка ненормальная.

Области применения

Промышленная автоматизация: GE IC694MDL330 широко используется в автомобилестроении, пищевой промышленности, упаковочном оборудовании и других производственных линиях промышленной автоматизации для контроля запуска, остановки и рабочего состояния двигателей, электромагнитных клапанов, реле и другого оборудования, а также для реализации автоматизации и интеллектуального управления производственный процесс.

Энергетическая система: В процессе производства, передачи и распределения электроэнергии GE IC694MDL330 может использоваться для управления состоянием выключателей, контакторов и другого силового оборудования, мониторинга и управления работой энергосистемы, обеспечивая безопасную и стабильную работу электросети. .

Автоматизация зданий: используется для управления работой лифтов, кондиционеров, систем управления освещением и других устройств для реализации централизованного управления и интеллектуального контроля окружающей среды в здании для повышения комфорта и энергоэффективности здания.

Управление процессом: GE IC694MDL330 может использоваться в системах управления технологическими процессами химической, нефтехимической, фармацевтической и других отраслей промышленности для управления открытием и закрытием клапанов, пуском и остановкой насосов и другого оборудования, а также для точного контроля параметров процесса и автоматизация производственного процесса.
