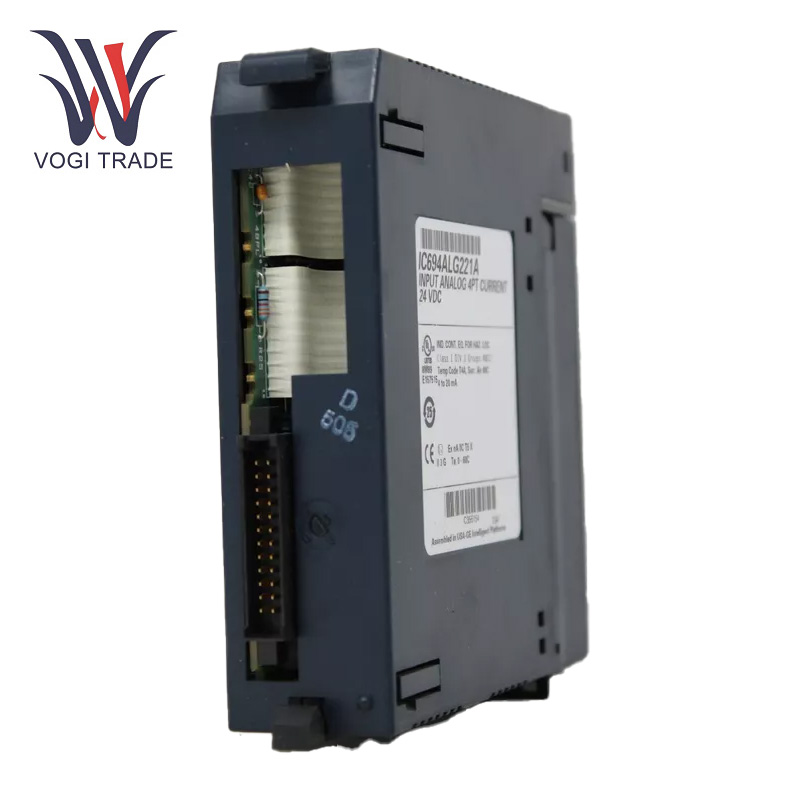

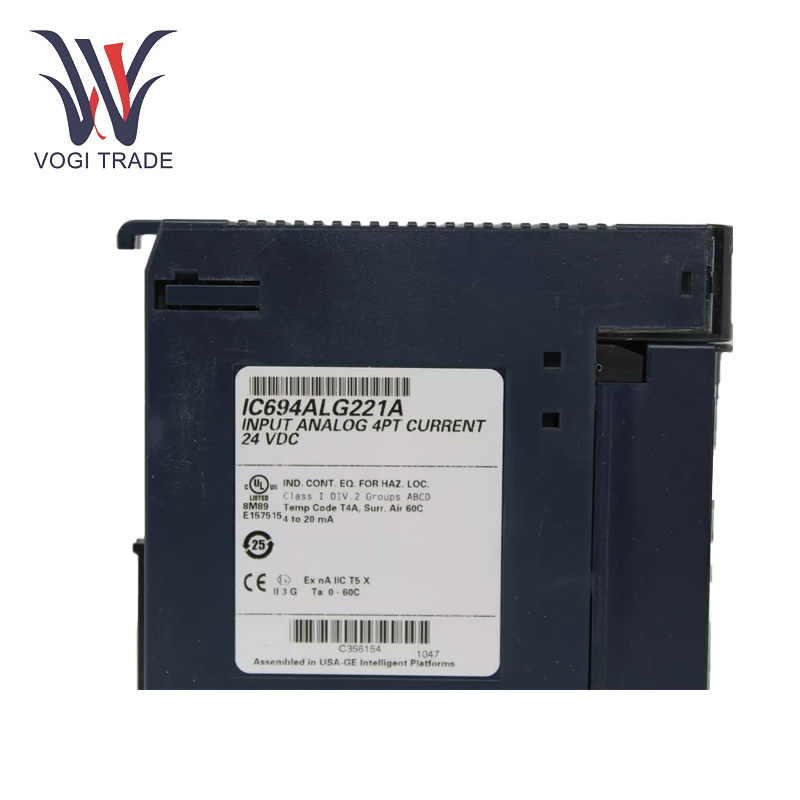

GE IC694ALG221

Технические параметры

Входной канал: 4 аналоговых входных канала.

Диапазон входного сигнала: 4-20 мА.

Разрешение: Разрешение 12 бит.

Время конвертации: 2,5 мс.

Изоляция: Обеспечивает электрическую изоляцию между входными, выходными и логическими цепями.

Требования к питанию: Источник питания постоянного тока 5 В.

Рабочая температура: от 0°C до 60°C.

Температура хранения: от -40°C до 85°C.

Влажность: от 5% до 95% без конденсации.

Функциональные характеристики

Встроенный аналого-цифровой преобразователь: GE IC694ALG221 может преобразовывать аналоговые данные в цифровой формат, который может быть прочитан и обработан главным контроллером для интеграции и обработки систем аналоговых и цифровых сигналов.

Лучшая изоляция: Обеспечивает оптическую изоляцию между полем и объединительной платой, а также изоляцию заземления корпуса при постоянном напряжении 250 В переменного тока и 1500 В переменного тока в течение 1 минуты, что эффективно при подавлении внешнего шума и помех и повышает надежность и стабильность модуля в экстремальных условиях промышленного производства.

Две перемычки входного диапазона и диапазона: Два входных диапазона 0–20 мА и 4–20 мА, а также перемычки диапазонов каждого канала делают конфигурацию GE IC694ALG221 более гибкой, и пользователи могут выбрать соответствующий входной диапазон и режим подключения перемычек в соответствии с фактическими потребностями. Это улучшает адаптируемость модуля к различным условиям работы.

Диагностика неисправностей

Тестирование генератора сигналов и мультиметра: Пользователь может использовать генератор сигналов для подачи стандартного аналогового сигнала в GE IC694ALG221, а затем использовать мультиметр для измерения входных и выходных сигналов модуля, чтобы проверить, может ли модуль правильно преобразовывать и передавать аналоговый сигнал. Если измеренное значение не соответствует заданному, это означает, что модуль неисправен.

Метод замены: Если возможно заменить подозрительный GE IC694ALG221 на обычный модуль для проверки. Если после замены модуля вся система работает корректно, значит, пришло время отремонтировать или заменить оригинальный.

Области применения

Индустриальный Auтомация: Он обычно используется в производственных линиях промышленной автоматизации, таких как автомобилестроение, пищевая промышленность и упаковочное оборудование, для подключения и сбора аналоговых сигналов от различных датчиков и измерительных приборов, таких как датчики температуры, датчики давления и расходомеры, и передачи данных. контроллеру для обработки и контроля для обеспечения мониторинга и контроля производственного процесса.

Управление процессом: GE IC694ALG221 используется для мониторинга и управления параметрами процесса, такими как температура, давление, расход и уровень жидкости, в отраслях управления технологическими процессами, например в химической, нефтехимической и фармацевтической промышленности. Использование этого модуля позволяет измерять высокоточные аналоговые входные данные, а высокая скорость обновления модуля позволяет обеспечить точный контроль процесса и улучшить качество и эффективность производства.

Введение в автоматизацию зданий: В области автоматизации зданий GE IC694ALG221 может использоваться для подключения и сбора аналоговых сигналов от различных датчиков окружающей среды и оборудования: датчиков температуры, датчиков влажности, датчиков освещенности и т. д., а также передачи данных в систему управления зданием и централизованное управление. реализовать интеллектуальное управление средой здания, повысить комфортность и энергоэффективность здания и т.д.

Энергетическая система: GE IC694ALG221 может использоваться для мониторинга и управления аналоговыми сигналами различного силового оборудования и датчиков в процессе генерации, передачи и распределения электроэнергии (генераторы, трансформаторы, автоматические выключатели и т. д.) и отправки собранных данных в центр управления. осуществлять мониторинг и контроль энергосистемы в режиме реального времени, чтобы обеспечить безопасную и стабильную работу энергосистемы.
