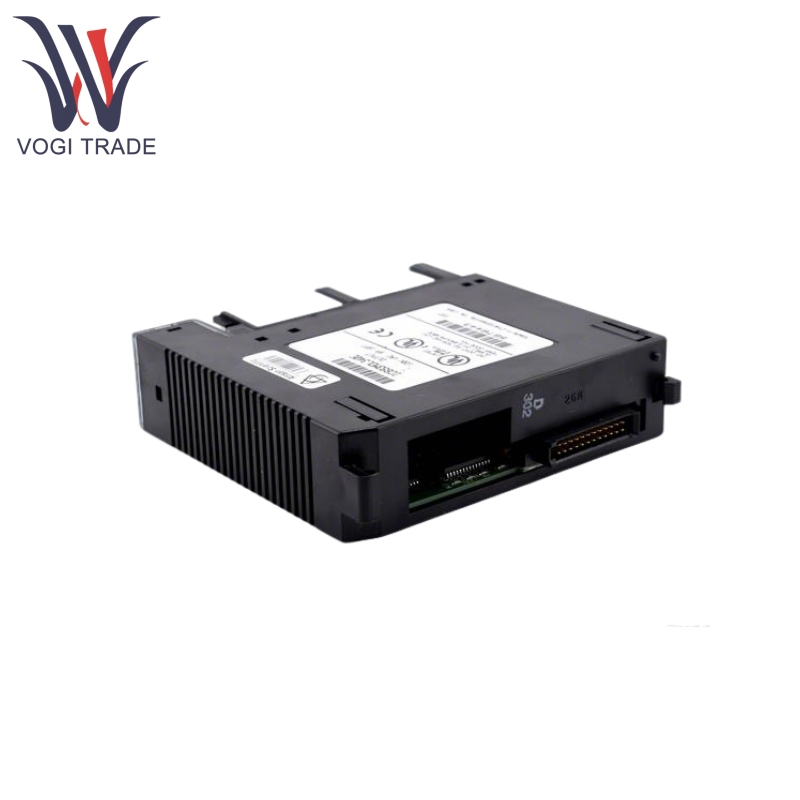

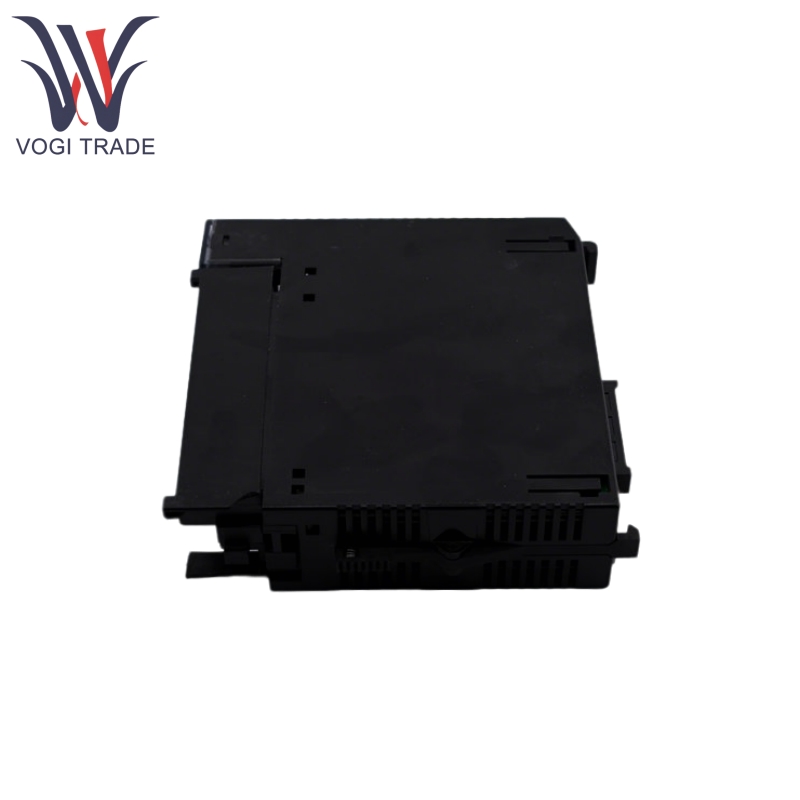

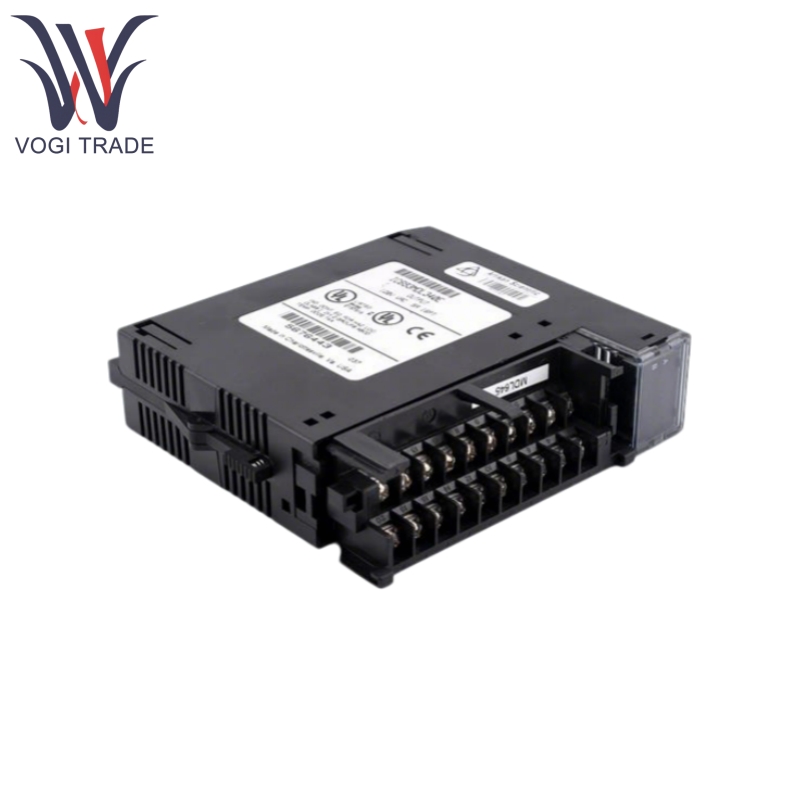

Бренд: GEОписание: выходной модуль напряжения переменного токаСостояние: совершенно новыйСертификат: Письмо отчета о тестировании COOГарантия: 1 годИнвентарь Qty: 4Платеж: T/T.Справочный порт: ШэньчжэньGE IC693MDL340 ВЫХОД ВЫХОД ВЫХОД ВЫХОД ВЫХОД МОДУЛЬ МОДУЛЬ МОДУЛЬ - это преобразование 24 В коммутальных сигналов DC из полевых устройств в цифровые сигналы, которые могут обрабатывать ПЛК для мониторинга состояния (например, запуск/остановка оборудования, обнаружение положения и т. Д.).
| Производство |
Гей |
| Номер модели |
IC693MDL340 |
| Заказ номер |
IC693MDL340 |
| Каталог |
GE Fanuc Series |
| Страна происхождения |
Соединенные Штаты (США) |
| HS -код |
8538900000 |
| Измерение |
12*8*6 см |
| Масса |
0,2 кг |
Продюсерt функции
GE IC693MDL340 имеет конструкцию высокой плотности с 32-точечными входами (компактный модуль промышленного класса).
GE IC693MDL340 имеет групповую изоляцию, 4 группы × 8 точек, гальваническая изоляция между группами (250 В переменного тока/постоянного тока), нет изоляции между точками внутри групп. Optocoupler изолята входной схема из логики Backplane PLC.
GE IC693MDL340 совместим с широким напряжением, поддерживая вход 10-30 В (совместим с 24 В промышленного стандарта).
GE IC693MDL340 - быстрый ответ с задержкой переключения ≤ 1 мс (включение/выключение).
GE IC693MDL340 имеет индикацию состояния светодиода, каждый независимый точечный зеленый светодиод показывает состояние ввода (включено/выключение).
GE IC693MDL340 имеет низкое потребление мощности, около 5 мА за точку (при 24 В постоянного тока).
Принцип работы продукта
Вход сигнала: 24 В. Сержиналы постоянного тока с внешних устройств (например, датчики, толкание) подключены к клемм модуля.
Обнаружение уровня:
≥10 В постоянного тока → Судья на (логика «1»), зажгите зеленый светодиод.
≤3V DC → Судья как выключен (логика «0»), вывел.
Преобразование изоляции: изолятор OptoCoupler отделяет полевые сигналы от внутренних цепей ПЛК, чтобы предотвратить помехи.
Передача данных: данные о состоянии передаются в ЦП через шину Backplane для обработки логики программы.
GE IC693MDL340 Ключевой конструкции точки, которые 8 точек в группе имеют одну и ту же схему (необходимо объединить полярность мощности), независимая изоляция между группами может быть подключена к различным источникам мощности.
Приложения продукта
В производственной отрасли GE IC693MDL340 позволяет мониторинг состояния оборудования (операция на двигателе, положение клапана).
В автомобильных производственных линиях GE IC693MDL340 может использоваться в качестве датчика положения (ограниченный переключатель, фотоэлектрическое обнаружение).
В материале транспортировке GE IC693MDL340 отвечает за начало и остановку конвейера, обнаружение товаров.
В энергетической системе GE IC693MDL340 может судить о состоянии автоматического выключателя, коллекции контактов с сигнализацией тревоги.
При автоматизации здания GE IC693MDL340 может предоставить обратную связь о состоянии оборудования для борьбы с огнем.
Премьер -министрпараметр oduct
GE IC693MDL340 Данные спецификации, как показано ниже.
| Элемент |
Спецификация |
| Количество входных точек |
32 балла |
| Тип ввода |
Тип раковины / NPN совместимо |
| Оцененное напряжение |
24 В. |
| Логика "1" Уровень |
≥10 В постоянного тока |
| Логика "0" Уровень |
≤3V DC |
| Входной импеданс |
Приблизительно 4,7 кОм |
| Максимальная защита от всплеска |
35 В постоянного тока в течение 0,5 секунды |
| Требование тока плана |
5 В постоянного тока @ 120 мА (логическая боковая питание) |
| Рабочая температура |
0 ° C до 60 ° C. |
