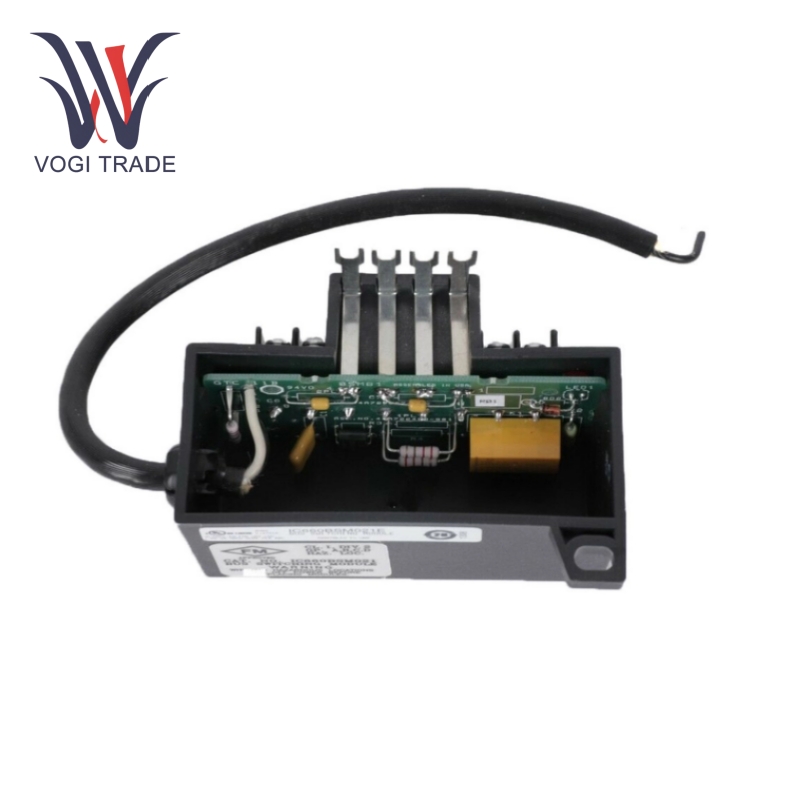

ГЭ IC660BSM021

Спецификация

Входное напряжение: 24/48 В постоянного тока; 18–56 В постоянного тока при выборе шины B и менее 4 В постоянного тока при выборе шины A; полярность не проблема.

Потребление тока при 24 В постоянного тока, максимум 17 мА и минимум 10 мА: при 48 В постоянного тока, максимум 60 мА и минимум 30 мА.

Надежность: более 500 000 операций.

Время активации переключателя: 20 мс, включая дребезг переключателя.

Переключить время выпуска: 70 мс.

Рабочая температура: от 32 °F до 140 °F, т.е. от 0 °C до 60 °C.

Температура хранения: от 40 °F до 158 °F.

Влажность: 5–95 %, без конденсации.

Количество подключаемых блоков ввода-вывода: один модуль подключает к двойной шине до 8 дискретных и аналоговых блоков. Дополнительные модули позволяют подключать до 30 блоков ввода-вывода к одной и той же двойной шине.

Метод управления: его работа контролируется дискретным блоком B-фазы в кластере. Первая цепь этого дискретного блока полностью служит выходом для этого модуля коммутации шины. При потере связи на текущей шине этот выход подаст сигнал модулю о переключении шины. Ему также можно дать команду на переключение шины через ЦП или портативный монитор.

Функции

Многомодульное расширение: GE IC660BSM021 может подключать к двойной шине до 8 дискретных и аналоговых блоков. Если необходимо подключить больше блоков ввода-вывода, можно добавить дополнительные модули коммутации шины, чтобы обеспечить подключение до 30 блоков ввода-вывода к одной двойной шине для удовлетворения потребностей в расширении систем разных размеров.

Гибкое переключение шин: GE IC660BSM021 может получить команду на переключение шины либо с помощью команд ЦП, либо с помощью команд портативного монитора. В случае потери связи по шине модуль автоматически переключается на резервную шину или может переключать шины при необходимости вручную, активация переключателя шины происходит менее чем за 20 мс, что обеспечивает непрерывность и своевременность связи системы.

Двойное шинное соединение: GE IC660BSM021 может подключать устройства ввода/вывода к двум последовательным шинам одновременно, чтобы обеспечить резервные каналы связи для повышения надежности и отказоустойчивости системы. Он автоматически переключается, когда какая-либо шина выходит из строя, позволяя системе продолжать работу.

Приложение

Система управления технологическим процессом химического производства: GE IC660BSM021 может отслеживать и контролировать в реальном времени большое количество параметров во время типичного процесса химического производства, таких как температура, давление, расход, уровень жидкости и т. д. GE IC660BSM021 может взаимодействовать с различными датчиками и контроллерами на месте для создания создать надежную сеть контроля. Например, на установке нефтехимической переработки он может подключить датчики температуры и давления колонны перегонки сырой нефти, а также клапан регулирования расхода к системе управления и обеспечить стабильную работу производственного процесса, а также качество продукции. При этом он сможет противостоять дневному времени суток, чтобы гарантировать безопасность производства.

Система мониторинга хранения опасных химических веществ: Места хранения опасных химикатов должны тщательно контролироваться на предмет параметров окружающей среды и состояния оборудования, чтобы предотвратить несчастные случаи, такие как утечка и взрыв. Различные датчики и детекторы могут быть подключены к системе мониторинга с помощью GE IC660BSM021, который будет генерировать тревожную информацию в случае каких-либо отклонений и быстро передавать ее в центр мониторинга, чтобы можно было принять своевременные меры во избежание распространения аварии, тем самым гарантируя безопасность персонала и защита окружающей среды.

Система энергоменеджмента здания: GE IC660BSM021 может подключать различное оборудование для измерения энергии, датчики окружающей среды и интеллектуальные контроллеры в здании для осуществления мониторинга и анализа энергопотребления в реальном времени, а также интеллектуального управления кондиционированием воздуха, освещением и другим оборудованием. Например, в крупных коммерческих зданиях GE IC660BSM021 передает данные от счетчиков энергии, таких как счетчики электроэнергии, воды и газа, в систему управления энергопотреблением через этот модуль. В то же время температура в помещении при кондиционировании воздуха будет по-разному регулироваться вместе с яркостью освещения в соответствии с параметрами окружающей среды внутри и снаружи, а также деятельностью персонала, обеспечивая энергосбережение и сокращение выбросов с повышением эффективности использования энергии, что касается эксплуатационных характеристик здания.

Система мониторинга безопасности: В системе мониторинга безопасности интеллектуальных зданий GE IC660BSM021 может обеспечить функцию управления связью для обмена информацией между подсистемами путем подключения различных систем контроля доступа, систем видеонаблюдения и сигнализации к центральной платформе мониторинга. В случае возникновения какой-либо нештатной ситуации, например, при срабатывании сигнализации незаконного проникновения, сигнал может быть отправлен через GE IC660BSM021 на соответствующие устройства, которые могут помочь автоматически включить освещение в этой зоне, начать видеозапись и т. д. , что повышает безопасность здания и позволяет ему реагировать на чрезвычайные ситуации.
