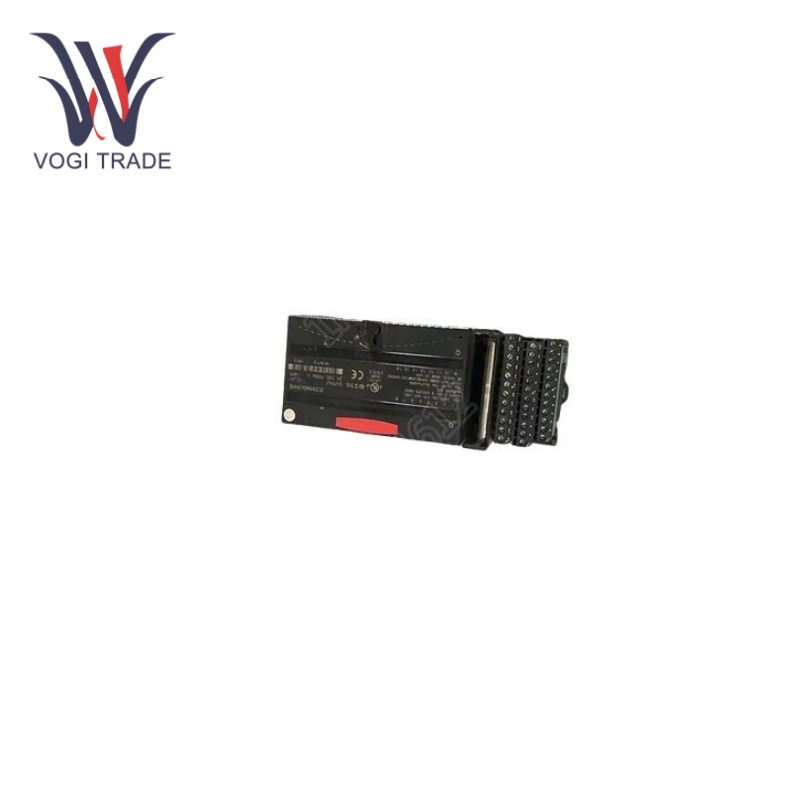

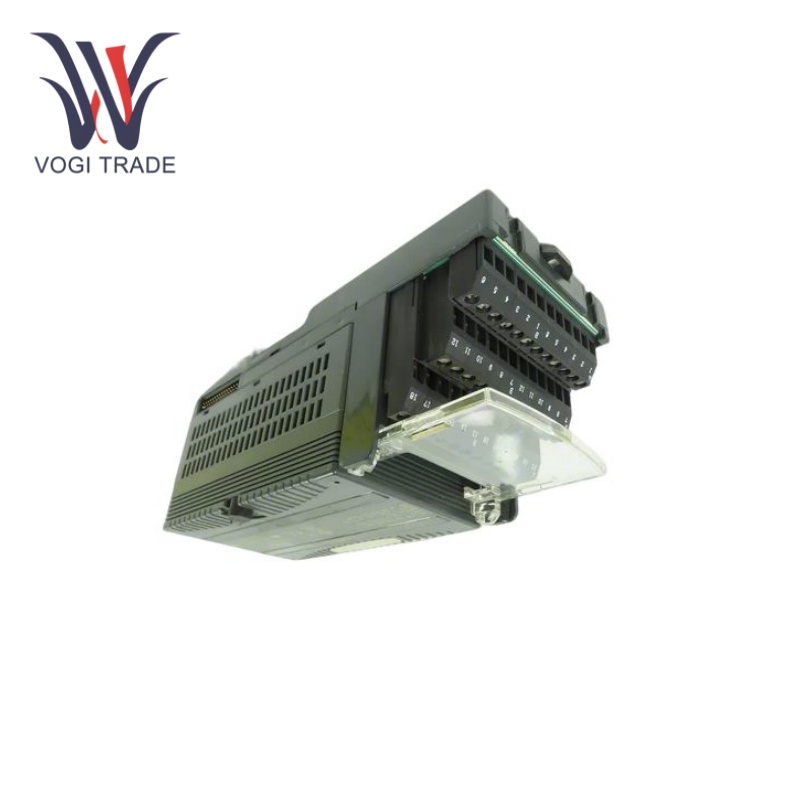

GE IC200MDL940

Технические параметры

Количество выходов:16.

Тип вывода:Независимо изолированные нормально разомкнутые (НО) или контакты формы А.

Выходное напряжение:от 0 до 125 В постоянного тока.

Выходной ток:Максимальный номинальный ток составляет 2,0 ампера.

Падение выходного напряжения:0,3В.

Время отклика канала:10 мс.

Частота переключения:Максимальная частота переключения на выходной контакт составляет 20 циклов в минуту при использовании с индуктивными нагрузками.

Максимальное потребление тока объединительной платы:490мА.

Диапазон рабочих температур:От 0 до 60 °С.

Соответствует:Соответствует CE и cULus.

Функциональные характеристики

Изолированный выходОчки:GE IC200MDL940 имеет шестнадцать изолированных контактов формы А. Благодаря встроенной межканальной изоляции каждый контактный выход можно подключить к различным источникам напряжения и использовать в сложных условиях без помех между каналами.

Надежное реле и контакт:Встроенное реле имеет конструкцию с фиксированной катушкой и подвижным якорем, контакты которого также изготовлены из сплава серебра, поэтому срок его службы и надежность переключения превышают отраслевые стандарты, что обеспечивает стабильность и надежность выходного сигнала модуля.

Низкое энергопотребление:GE IC200MDL940 с объединительной платой с пятивольтовым выходом (которая обеспечивает основной источник питания) может потреблять ток до 490 миллиампер и имеет низкое энергопотребление, что снижает силовую нагрузку на всю систему.

Диагностика неисправностей

Измерение выходного напряжения и тока:Проверьте измеренные значения на соответствие нормальному диапазону выходного напряжения и тока. Однако если измеренные данные находятся далеко от нормального диапазона, это может указывать на наличие проблемы в цепи питания модуля, контактах реле или внешней нагрузке.

Тест сопротивления изоляции:С помощью мегомметра проверьте сопротивление изоляции между входом и выходом GE IC200MDL940, а также между каналами. Более низкое сопротивление изоляции, чем обычно, может означать, что изоляция модуля имеет проблемы, помимо помех сигнала, что может даже привести к повреждению оборудования.

Области применения

Промышленная автоматизация:В производственных линиях промышленной автоматизации, таких как автомобилестроение, механическая и пищевая промышленность, GE IC200MDL940 можно использовать для управления различными исполнительными механизмами, такими как реле, электромагнитные клапаны и индикаторные лампы, реализовать автоматизированное управление производственным процессом, повысить эффективность производства и качество.

Производство и распределение электроэнергии:Модуль может быть использован для управления и защиты силового оборудования, в том числе автоматических выключателей, контакторов и реле, в системах генерации и распределения электроэнергии. Он также применим для мониторинга и управления электросетью, чтобы обеспечить безопасную и стабильную работу электросети.

Автоматизация зданий:GE IC200MDL940 можно использовать для управления соответствующим электрооборудованием в системах автоматизации зданий, таких как управление освещением, управление кондиционированием воздуха и управление лифтом, реализуя интеллектуальное управление и энергосберегающее управление зданием.

Управление процессом:В сфере управления технологическими процессами, особенно в нефтехимической, химической и фармацевтической промышленности, GE IC200MDL940 может использоваться для управления и мониторинга технологического оборудования (включая насосы, клапаны, реакторы и т. д.), для определения состояния работы технологического оборудования, обеспечения нормализация производственного процесса, повышение безопасности и надежности производства.
