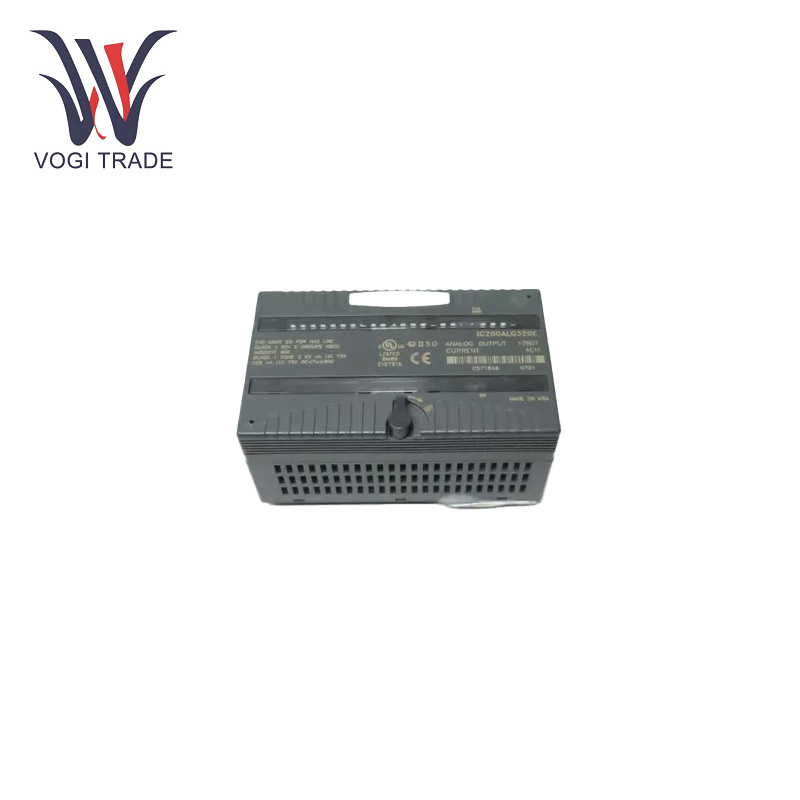

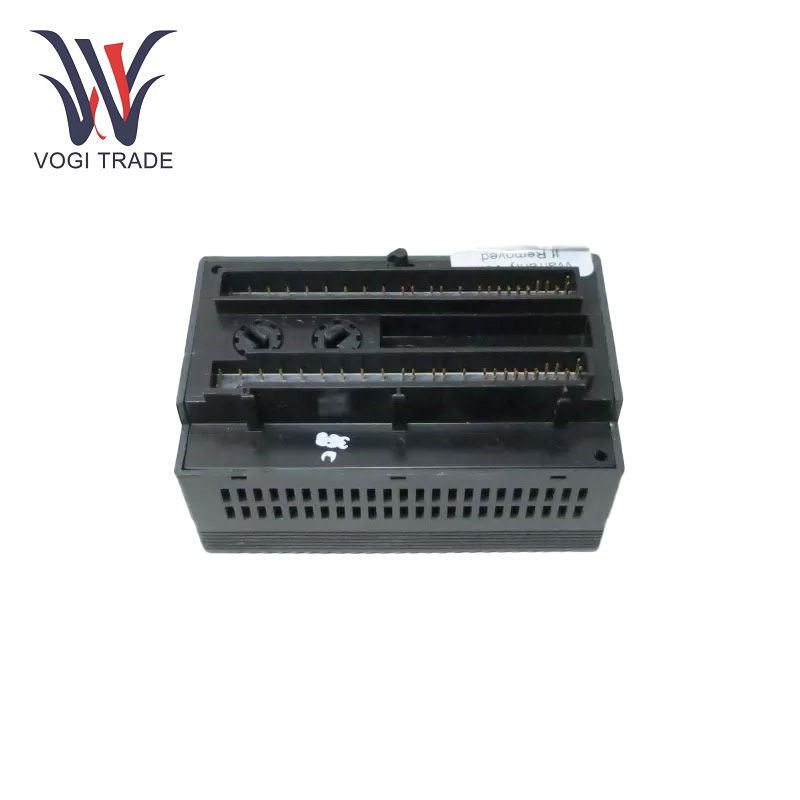

GE IC200ALG320

Технические параметры

Каналы: 4 несимметричных канала.

Текущий диапазон: от 4 мА до 20 мА, с небольшим выходом за пределы диапазона, примерно 20,38 мА на канал.

Разрешение: 4 мкА, 8 отсчетов.

Скорость обновления: максимум 0,3 мс.

Внешний источник питания: 18–30 В постоянного тока.

Потребляемая мощность: максимум 160 мА.

Напряжение изоляции: 250 В переменного тока непрерывно, 1500 В переменного тока в течение 1 минуты.

Функциональные характеристики

Отличная изоляция: Благодаря изоляции между входом пользователя и логикой и заземлением стойки 250 В переменного тока в течение непрерывной работы и 1500 В переменного тока в течение 1 минуты, GE IC200ALG320 может эффективно изолировать помехи между входными и выходными цепями и повысить стабильность и надежность всей системы.

Выход за пределы диапазона: Для каждого канала существует небольшой ток превышения диапазона, ток около 20,38 мА может выдаваться для управления выходной нагрузкой, чтобы обеспечить некоторые особые требования к нагрузке дополнительной мощности привода.

Многоканальный выход: Четыре несимметричных канала аналогового вывода GE IC200ALG320 могут выводить выходной сигнал тока от 4 мА до 20 мА с разрешением 4 мкА, что позволяет одновременно управлять несколькими аналоговыми устройствами.

Диагностика неисправностей

Светодиодный индикатор Диагностика: По светодиодам OK и FLD PWR можно легко проверить, в норме ли полевое питание и питание объединительной платы. Если соответствующий светодиод не загорается или мигает ненормально, это может указывать на проблему с источником питания или сбой GE IC200ALG320.

Мониторинг токового выхода: Старайтесь регулярно наблюдать за выходным током каждого канала. Выходной ток значительно больше или меньше обычного, либо выход модуля намного менее стабилен, чем исходное состояние. Это может быть связано с коротким замыканием в выходной цепи модуля или в цепи подключенной нагрузки.

Диагностические инструменты: В GE IC200ALG320 встроены некоторые диагностические инструменты, которые могут генерировать отчеты, которые могут отображать потерю питания на стороне пользователя в полевой цепи. Пользователь может просто проанализировать диагностические отчеты, чтобы быстро найти и устранить проблему.

Области применения

Управление процессом: Он широко используется в отраслях управления технологическими процессами, включая химическую, нефтехимическую и фармацевтическую, для создания аналоговых сигналов управления током для регулирования открытия клапанов, скорости насоса и мощности нагрева нагревателя, обеспечивая тем самым точный контроль параметров процесса, таких как температура, давление, и поток.

Управление машиной: GE IC200ALG320 может использоваться в таких областях, как производство станков, упаковочное оборудование, текстильное оборудование и т. д., для управления скоростью двигателей, положением цилиндров и крутящим моментом муфт для достижения точного контроля рабочей ситуации машина и повысить эффективность производства и качество продукции.

Автоматизация зданий: В системах автоматизации зданий он может контролировать открытие клапанов кондиционирования воздуха, скорость вентиляторов и расход воды водяных насосов для регулирования температуры, влажности и качества воздуха в помещении, а также для повышения комфорта и энергоэффективности. здания.

Сбор данных и инструментирование: GE IC200ALG320 также используется в системах сбора данных и приборостроении, где он преобразует цифровой сигнал в аналоговый сигнал тока для вывода на аналоговые счетчики и другие записывающие устройства или устройства сбора данных, обеспечивая видимую человеку форму цифрового сигнала для данных. отображение, запись и анализ.
