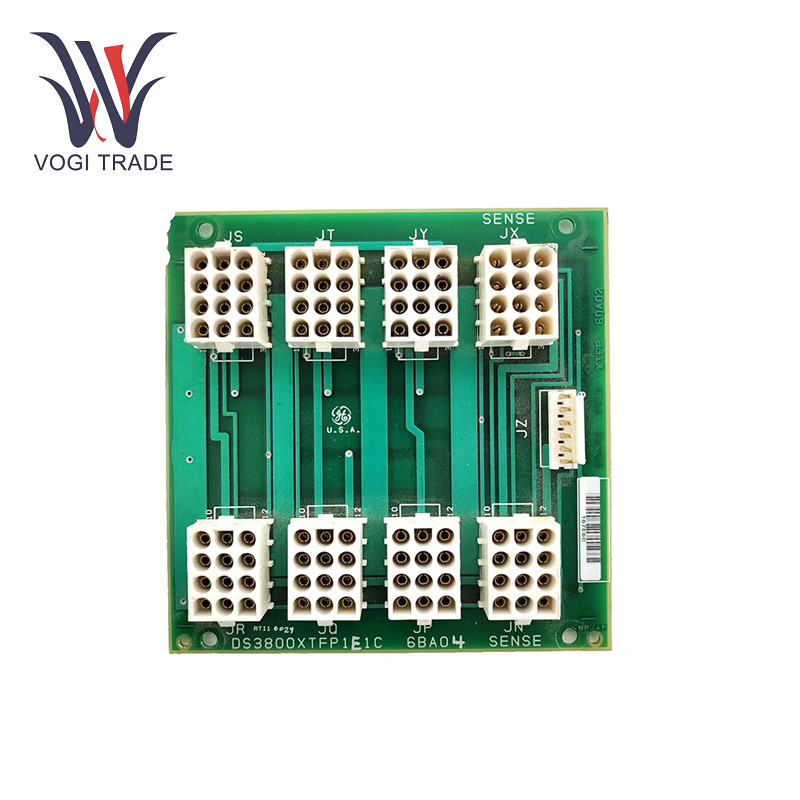

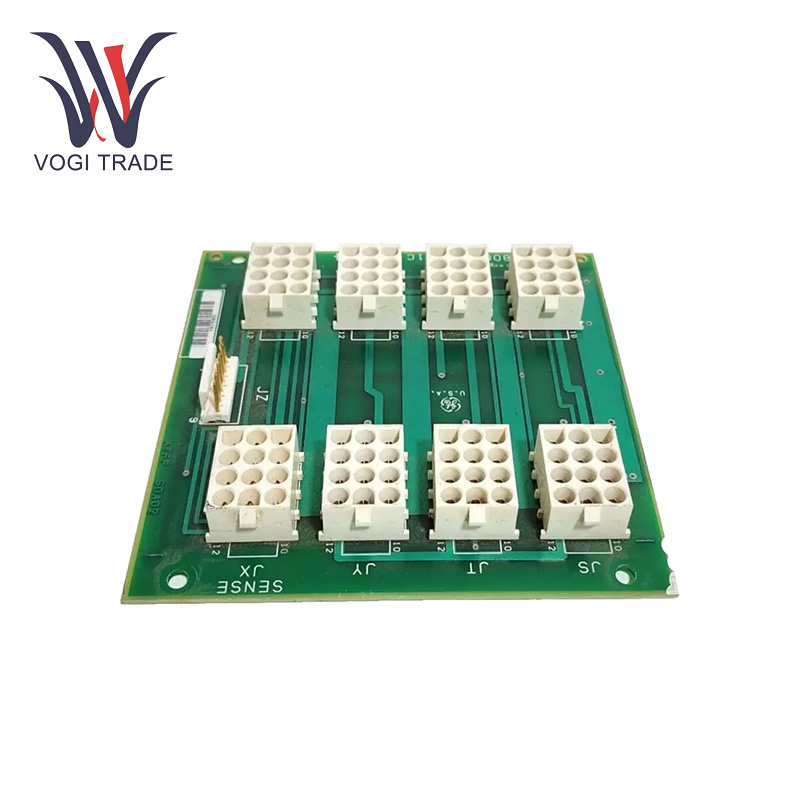

GE DS3800XTFP1E1C

Эксплуатационные параметры

Входное напряжение: Плата работает с входным напряжением 120/240 В переменного тока.

Выходное напряжение: Он обеспечивает выходные напряжения 5 В постоянного тока и 3,3 В.

Усиление сигнала и изоляция: Разработано для усиления и выделения сигналов управления низким уровнем, что позволяет им управлять мощными тиристорами и другими электронными устройствами питания.

Температурная диапазон: Он может выдержать рабочую температуру, диапазон от 30 ° C до 55 ° C.

Особенности продукта

Thyristor Control: GE DS3800XTFP1E1C отвечает за предоставление необходимых контрольных сигналов для управления несколькими тиристорами или кремниевыми выпрямителями.

Thyristor Switching Board: Тиристоры используются в качестве электронных переключателей в промышленных приложениях, и эта доска гарантирует их надлежащую функциональность. Одно распространенное использование ПЛК - в системах управления двигателем для управления питанием мощности на переключение тиристоров.

Оптоизоляция и защита: Плата использует серию оптокуплеров между контрольными сигналами и высокими сторонами тиристоров. Эта изоляция необходима для предотвращения повреждения схемы управления от шипов высокого напряжения или электрического шума, генерируемого тиристорами при их проведении. Также интегрируются резисторы затвора, чтобы ограничить количество тока, поступающего в ворота тиристоров, не позволяя тиристорам получить слишком много тока, что может привести к неисправности или сбою.

Функция схемы Snubber: GE DS3800XTFP1E1C имеет схемы снуббер с диодами с конденсаторами. Эти схемы схватки вполне важны, когда речь идет о ослаблении всплеска напряжения и проблемах электромагнитных помех. Они чертовски хороши в защите тиристоров и компонентов машины от нарушений переходного напряжения и, таким образом, поддерживать стабильность системы промышленного управления.

Помогите противl: Тиристорские соединения позволяют правильно разбить сигнал на несколько сигналов, которые помогают в управлении лучшими множественными тиристорами.

Логический контроль: Логическое управление реализует основные функции, такие как последовательные управления и управления временем, чтобы обеспечить сложные стратегии управления.

Установка

Механический монтаж: Каждый край доски имеет пару отверстий для механического монтажа. GE DS3800XTFP1E1C может быть надежно зафиксирована внутри промышленного шкафа управления через эти отверстия. При монтаже, использование подходящих винтов и выравнивание его как можно ближе, необходимо, чтобы избежать нежелательного движения во время работы, вибрации и т. Д., Поскольку свободная плата может создавать проблемы с соединением.

Электрические соединения: Electrical Connect с соответствующими компонентами в системе, используя предоставленные разъемы. Плата имеет выделенные контакты для входных и выходных сигналов. В качестве иллюстрации входные сигналы системы управления соединяют указанные входные контакты, в то время как выходные сигналы тиристоров проходят через соответствующие выводы. Убедитесь, что все соединения безопасны, и проводка надлежащим образом изолирована, чтобы предотвратить короткие цепи или сигнальные помехи.

Проверка совместимости: Все спецификации компонентов и интерфейс должны быть проверены на плавную интеграцию.

Диапазон приложений

Управление газовыми и паровыми турбинами: GE DS3800XTFP1E1C используется в системах управления газовыми и паровыми турбинами для управления тиристорами, которые регулируют процесс выработки электроэнергии. Например, на электростанции газовой турбины он регулирует выходную мощность, направляя поток электрического тока на различные компоненты, обеспечивая эффективную и стабильную выработку электроэнергии.

Промышленное моторное управление: Эта плата используется в промышленных приложениях управления двигателями, например, на крупных производственных заводах для контроля скорости и крутящего момента двигателей. Он может достичь этого, контролируя тиристоры, регулируя напряжение и ток, поставляемый на двигатели, обеспечивая точный контроль над эксплуатацией двигателя, будь то двигатель конвейерного ленты или огромный мотор промышленного насоса.

Промышленная автоматизация: В общих системах промышленной автоматизации GE DS3800XTFP1E1C может контролировать и регулировать мощность в различных процессах. Например, на заводе по химической переработке он может контролировать источник питания с различным оборудованием для переработки, обеспечивая непрерывную работу химических реакций и операций по обработке материалов.

Поиск неисправностей

Светодиодные индикаторы: Большинство модулей GE DS3800XTFP1E1C интегрированы со светодиодными индикаторами. Светодиоды можно использовать для визуальной обратной связи о контрольном сигнале или статусе платы. Нет светодиодов, если светодиод не зажжен, когда он должен быть, это означает, что источник питания может быть плохим, что компонент плохой на плате или что соединение не является правильным. Один, например, не освещенный светодиод, который предназначен для демонстрации питания, может указывать на неисправность в входе мощности или неисправности сплайта на плате.

Потеря сигнала или неустойчивая работа: Если есть потеря сигнала между платой и тиристорами или тиристорами, не функционируют последовательно, сначала проверьте электрические соединения. Потеря сигнала может возникнуть в результате свободных соединений.
