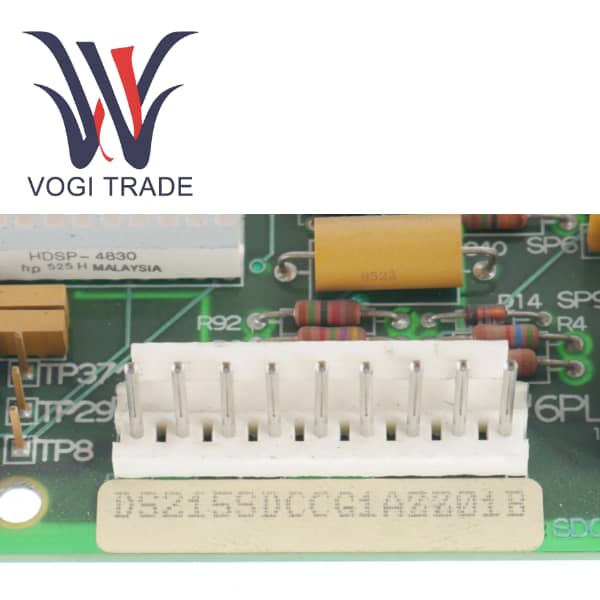

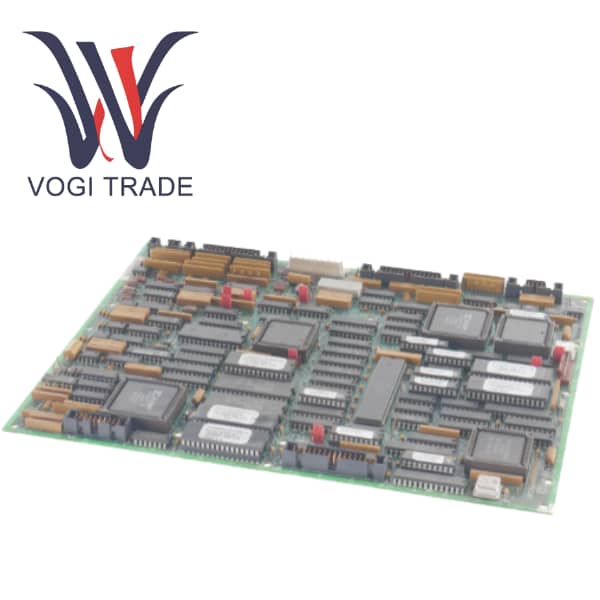

GE DS215SDCCG1AZZ01B

Обзор продукта

DS215SDCCG1AZZ01B — это карта управления приводом (SDCC), производимая компанией GE Motors & Industrial Systems для промышленных приводов DIRECTO-MATIC серии 2000. Плата управления приводом GE служит центральным интеллектуальным и основным блоком управления приводными системами AC2000, DC2000 и EX2000. «G1» в номере детали указывает на то, что это полнофункциональная версия серии SDCC, специально разработанная для сложных приводных приложений, требующих высокопроизводительного регулирования и богатых возможностей ввода-вывода.

Являясь мозгом системы, SDCC объединяет три специализированных микропроцессора для управления всеми аспектами работы драйвера, от расширенных пользовательских интерфейсов и контуров скорости до низкоуровневых алгоритмов управления двигателем. DS215SDCCG1AZZ01B — это ключевой компонент, который преобразует команды управления в точную выходную мощность двигателя, обеспечивая эффективную и надежную работу в суровых промышленных условиях.

Функция продукта

Разделение труда между трехпроцессорной архитектурой DCP, MCP и CMP обеспечивает высокую скорость реакции и управление с интенсивными вычислениями, тем самым поддерживая расширенные функции, такие как точное управление движением и сложные алгоритмы управления двигателем.

Комплексная обработка ввода-вывода, плата может взаимодействовать с различными сигналами, в том числе:

Цифровой ввод/вывод для команд (пуск, толчковый режим) и состояния.

Аналоговый ввод/вывод для задания скорости, обратной связи (тахометр) и выходного сигнала прибора.

Обратная связь с энкодером для точного управления положением и скоростью.

Обратная связь по току и напряжению двигателя для регулирования с обратной связью.

Последовательная связь для программирования и создания сети (RS-232, RS-422).

Интегрированное подключение к локальной сети, подключаемое к карте SLCC через разъем 3PL, обеспечивает тем самым системную интеграцию и создание сети в среде автоматизации производства.

Расширенная обработка обратной связи отражена в поддержке нескольких устройств обратной связи, включая аналоговые тахометры, а также несимметричные и дифференциальные энкодеры (с отмеченными каналами на выводе G1). Цепь обратной связи ГУН может быть настроена для разных типов датчиков.

Гибкая конфигурация: логика и функции управления могут быть широко настроены с помощью аппаратных перемычек и параметров программного обеспечения с использованием специальных инструментов конфигурации (ST2000, GE Control System Toolbox, конфигуратор драйверов LynxOS).

Мощные функции защиты и диагностики позволяют оборудовать его аппаратным сторожевым таймером, схемой сброса и светодиодным индикатором, которые могут обеспечить подробную индикацию неисправностей и, таким образом, быстро устранить неисправности.

Сравнение с аналогичными продуктами

Основное сравнение проводится с номерами других групп карты SDCC, особенно с вариантом G3.
