GE DS200TCCBG3BED

Обзор продукта

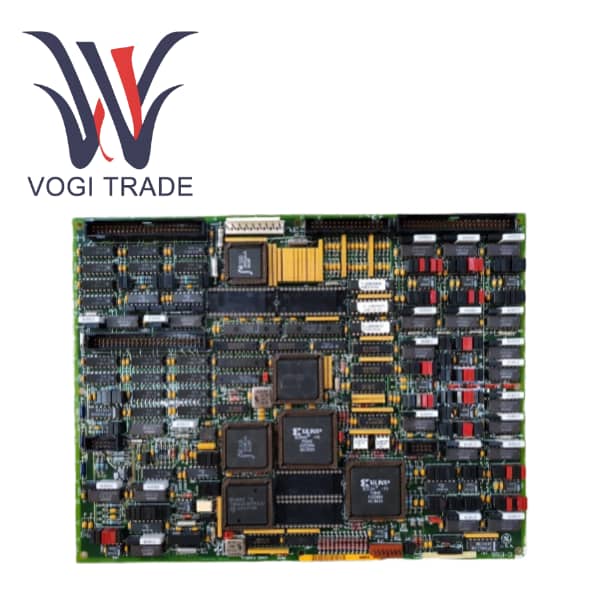

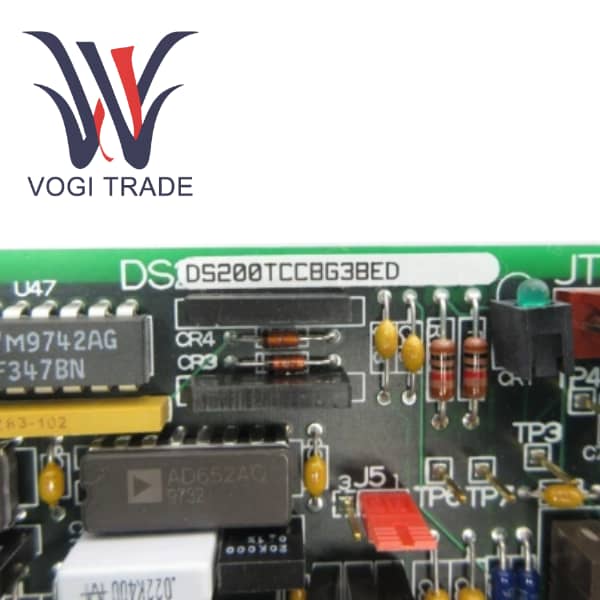

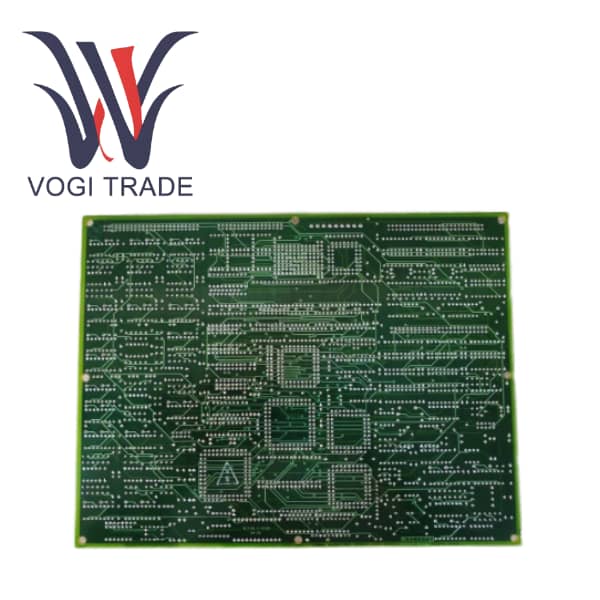

DS200TCCBG3BED — это универсальная расширенная плата аналогового ввода-вывода (TCCB), специально разработанная для системы управления газовой турбиной GE Speedtronic Mark V LM. Являясь основным компонентом ввода-вывода, TCCBG может служить модулем расширения для масштабирования, настройки и обработки различных критически важных аналоговых сигналов, с которыми не может справиться основная плата аналогового ввода-вывода общего назначения (TCCA). Основная функция DS200TCCBG3B — подключение важных сигналов энергосистемы, таких как напряжение генератора/шины и линейный ток, а также других входов RTD и мА. Поэтому крайне важно обеспечить комплексный мониторинг и управление газовыми турбинами.

Суффикс «G3BED» указывает на конкретную версию или модель оборудования, обеспечивая его совместимость и высокую производительность в указанной конфигурации системы Mark VLM. DS200TCCBG3BED служит центром сбора данных, преобразуя необработанные сигналы от полевых приборов в точные цифровые данные для использования механизмом ввода-вывода системы и механизмом управления.

Особенности продукта

Эта плата содержит специальные схемы для обработки аналоговых входных сигналов 4–20 мА и 0–1 мА и может выполнять входную обработку в нескольких диапазонах миллиампер.

Эти сигналы считываются с клеммной колодки TBCB, ток преобразуется в падение напряжения на нагрузочном резисторе, а сигналы обрабатываются, чтобы механизм ввода-вывода мог выполнять цифровое считывание.

Мониторинг температуры RTD обеспечивает ток возбуждения для RTD, подключенного через клеммную колодку TBCB. Точное измерение температуры ключевых компонентов достигается за счет точного измерения изменений напряжения, вызванных изменениями сопротивления.

Мониторинг напряжения генератора и шины включает в себя масштабирование и обработку высоковольтных сигналов от трансформаторов напряжения (ПТС), которые используются для контроля напряжения генератора и шины. Это имеет решающее значение для синхронизации и управления питанием.

Обрабатывайте сигналы трансформатора тока (ТТ) для контроля тока в сети. Объединяя данные о напряжении, система способна рассчитывать показатели мощности в реальном времени.

Мониторинг напряжения генератора и шины включает в себя масштабирование и обработку высоковольтных сигналов от трансформаторов напряжения (ПТС), которые используются для контроля напряжения генератора и шины. Это имеет решающее значение для синхронизации и управления питанием.

Функции GE DS200TCCBG3BED в основном определяются аппаратными перемычками, которые используются для установки параметров диапазона контроля напряжения и тока, что устраняет необходимость использования программного обеспечения для достижения этих критически важных функций безопасности и управления.

Сравнение с аналогичными продуктами

В ядре Mark V LM плата TCCB работает вместе с платой TCCA. Сравнение проясняет их различные роли:

Применимая отраслевая сфера

DS200TCCBG3BED предназначен исключительно для тяжелых промышленных условий эксплуатации, включая газовые и паровые турбины GE, в том числе:

Производство электроэнергии

Газотурбинные электростанции используются для точного контроля выходной мощности генераторов и синхронизации ее с электросетью.

Паротурбинные электростанции используются для управления и защиты нагрузки.

Являясь ключевым компонентом скоординированного управления газовыми и паровыми турбинами на электростанциях с комбинированным циклом, он может оптимизировать общую эффективность электростанции и обеспечить соответствие требованиям сети.

В нефтегазовой промышленности, турбинных компрессорах и насосных станциях, используемых на трубопроводах, в этих приложениях контроль мощности электропривода имеет решающее значение для стабильности и защиты процесса.
