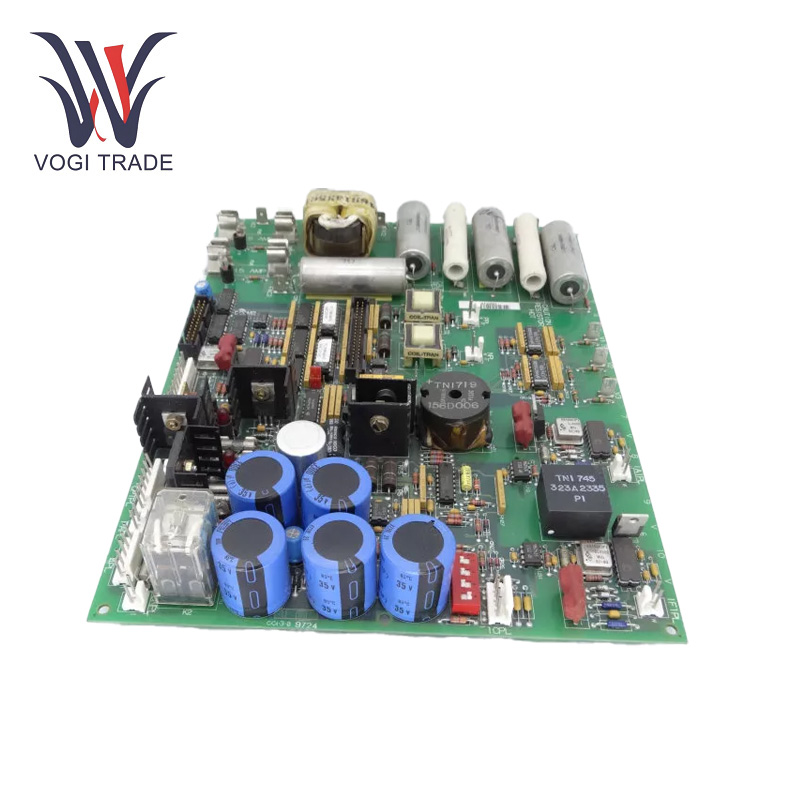

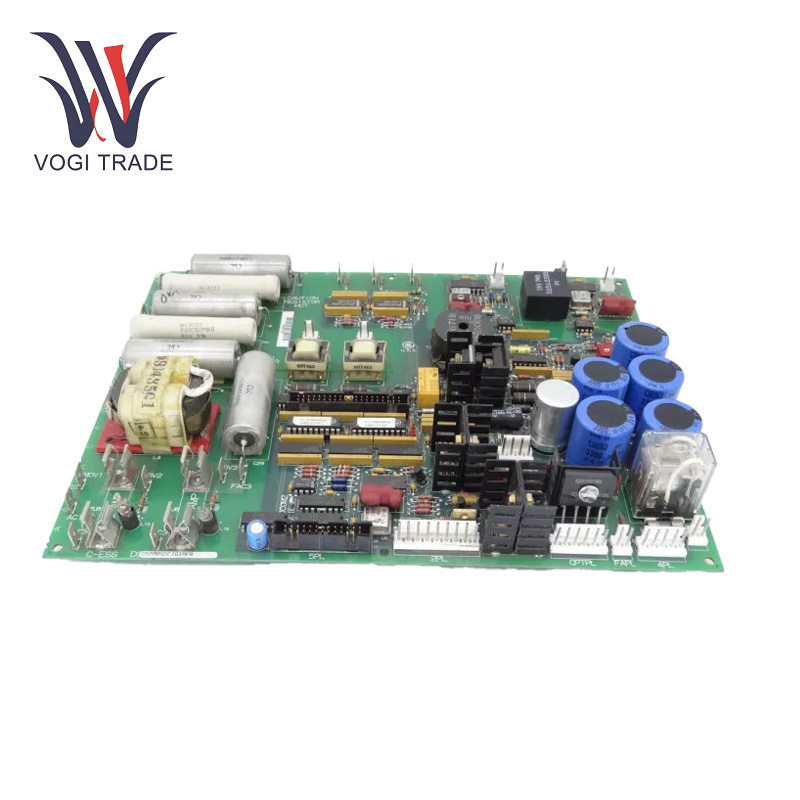

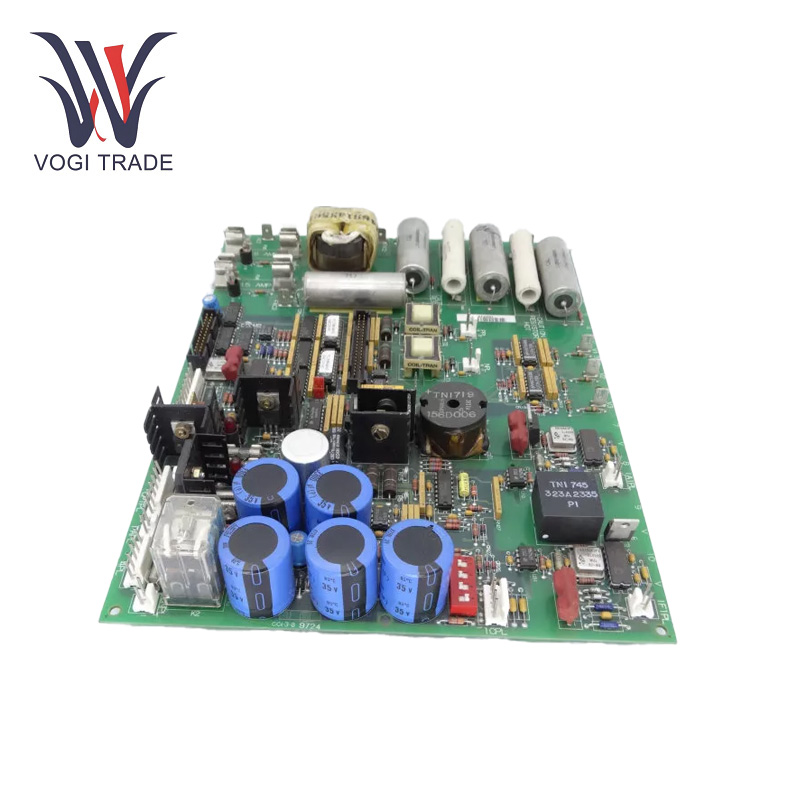

GE DS200SDCIG1AFB

Технические параметры

Входное напряжение: Стандартный резервный вход 230 В переменного тока.

Диапазон рабочих температур: от 0°C до 60°C.

Диапазон температур хранения: от -40°C до 85°C.

Ток катушки сервопривода: Ток катушки сервопривода выбирается в диапазоне от 10 до 120 мА с помощью перемычки.

Внутреннее распределение мощности: Предохранители внутреннего модуля распределения питания изолируют и подают напряжение 125 В постоянного тока на отдельные источники питания в каждом контроллере, каждый внутренний фидер контролируется с помощью диагностики, а светодиодные индикаторы расположены рядом с каждым предохранителем.

Функциональные характеристики

Сервовыход и ввод-вывод LVDT::GE DS200SDCIG1AFB — это клеммная колодка ввода-вывода с одним сервоприводом, которая поддерживает два сервовыхода и ввод-вывод для шести датчиков положения LVDT, что обеспечивает точное управление и мониторинг серводвигателей и датчиков положения для точного управления движением и обратной связи по положению.

Топология: В GE DS200SDCIG1AFB вход частоты импульсов является общим входом для активной частоты импульсов. Имеется высокоскоростной импульсный выход, соответствующий расходу, который может точно измерять и контролировать расход среды, включая отображение в реальном времени.

Настройка перемычки: он выбирает ток катушки сервопривода в диапазоне от 10 до 120 мА, при этом вы можете регулировать его в соответствии с требованиями серводвигателя, чтобы поддерживать нормальную работу сервосистемы и обеспечивать хорошую производительность.

Заземление и развязка: Встроенные функции GE DS200SDCIG1AFB и высокочастотная развязка на землю аналогичны TSVO, поэтому стабильный и надежный сигнал не мешает.

Диагностика неисправностей

Самодиагностика системы: Определенные возможности самодиагностики и обнаружения неисправностей. GE DS200SDCIG1AFB может отслеживать рабочее состояние платы и всей системы в режиме реального времени, вовремя обнаруживать неисправности и сообщать о них.  Используя человеко-машинный интерфейс или диагностическое программное обеспечение системы, пользователи могут напрямую видеть информацию о неисправностях и сигналы тревоги.

Нормальная работа: Используйте профессиональные измерительные инструменты (например, цифровой мультиметр, осциллограф и т. д.) для измерения входных и выходных сигналов платы и сравнения с нормальными значениями. Если измеренный по параметрам сигнал далек от нормальных значений, это означает, что проблема либо в схеме обработки сигнала платы, либо во внешних устройствах, к которым она подключена.

Области применения

Управление газовой турбиной: GE DS200SDCIG1AFB является основным компонентом системы управления GE Speedtronic и обычно используется в системах управления газовыми турбинами. Кроме того, он предназначен для управления серводвигателями газовой турбины и проверки положения и потока нескольких датчиков, чтобы поддерживать правильную и безопасную работу газовой турбины.

Промышленная автоматизация: Его можно использовать в производственных линиях промышленной автоматизации для управления и мониторинга серводвигателей, датчиков положения, расходомеров и т. д., обеспечивая точный контроль движения и мониторинг процессов, а также повышая уровень автоматизации и качество продукции производственных линий.

Производство электроэнергии: GE DS200SDCIG1AFB может использоваться в системах управления генераторами и другим энергетическим оборудованием на электростанциях для мониторинга и контроля рабочего состояния оборудования, обеспечения стабильной работы процесса выработки электроэнергии и качества выработки электроэнергии.
