GE DS200RTBAG1AHC

Технические параметры

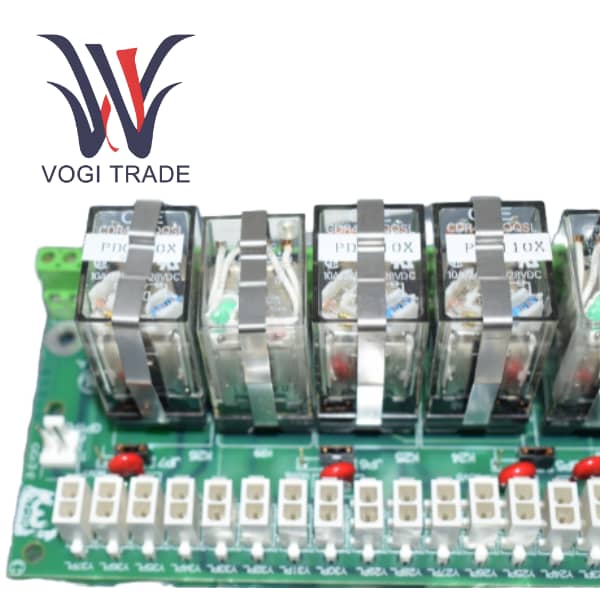

Количество реле: 10 (К20–К29)

Типы реле: K20–K26: DPDT (двухполюсное, двухпозиционное) K27–K29: 4PDT (четырехполюсное, двухпозиционное)

Напряжение катушки: 110 В постоянного тока (группа G1)

Рейтинг контактов: Реле DPDT: 10 А     Реле 4PDT: 1 А

Защита ввода-вывода: металлооксидные варисторы (MOV) 130 В переменного тока.

Ключевые разъемы: RPL (16-контактный), OPTPL (2-контактный), C1PL–C5PL, Y9PL–Y37PL и т. д.

Точки подключения: 52 клеммы для релейного ввода-вывода (K20–K26).

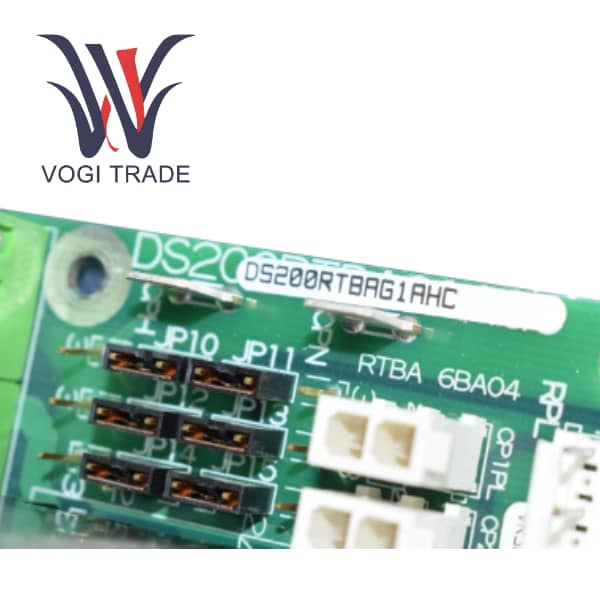

Конфигурация: настраивается с помощью перемычек (JP1–JP15) для источника питания и маршрутизации сигналов.

Монтаж: На плате, крепится винтами к стойкам.

Обзор продукта

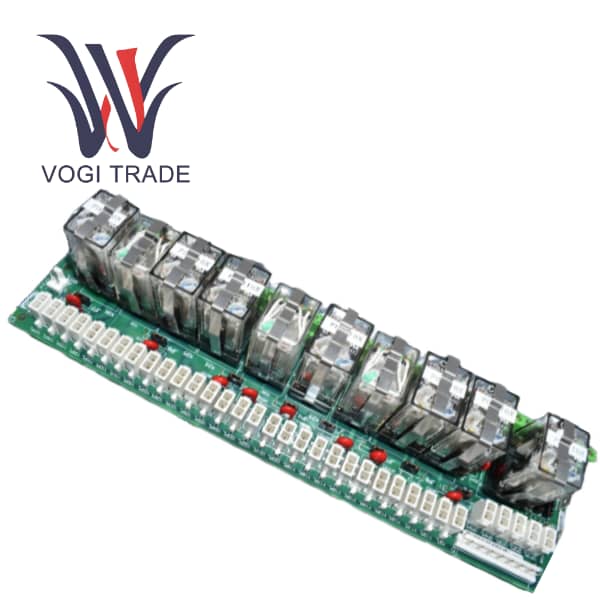

GE DS200RTBAG1AHC — это высокопроизводительная релейная клеммная колодка (RTBA), выпущенная компанией General Electric. Релейная клеммная колодка спроектирована как дополнительная плата расширения для использования в промышленных приводах или шкафах возбуждения. Эта плата объединяет десять реле и может обеспечивать гибкое управление сигналами и функции расширения интерфейса, что делает ее подходящей для сложных систем промышленной автоматизации и управления.

Релейная клеммная колодка поддерживает несколько конфигураций источника питания управления и отличается превосходной совместимостью и надежностью. Эта плата широко используется в различных системах привода и управления GE, значительно улучшая логику управления и выходные возможности.

Функции

Высокая гибкость конфигурации

Катушка реле может питаться от внутреннего (плата LTB) или внешнего источника питания, что обеспечивает широкий выбор вариантов конструкции.

Независимое реле имеет конструкцию «подключи и вытягивай», что позволяет осуществлять быструю замену без необходимости замены всей печатной платы, что максимально сводит к минимуму время простоя.

Прочная и надежная работа

Все релейные входы/выходы оснащены металлооксидными варисторами (MOV) для защиты от переходных напряжений и обеспечения срока службы.

Каждая группа реле оснащена встроенным светодиодным индикатором состояния, обеспечивающим быстрое визуальное обнаружение неисправностей и техническое обслуживание.

Модульная конструкция упрощает обслуживание.

Независимое реле имеет конструкцию «подключи и вытягивай», что позволяет осуществлять быструю замену без необходимости замены всей печатной платы, что максимально сводит к минимуму время простоя.

Четкие номера клемм и подробные описания разъемов упрощают процессы подключения, отладки и устранения неполадок.

Эмпирическая совместимость

DS200RTBAG1AHC специально разработан для полной интеграции с промышленными системами привода и управления GE.

Для удовлетворения конкретных требований применения предусмотрены несколько версий напряжения катушки (110 В/24 В постоянного тока, 115 В переменного тока).

Повышение безопасности

Клеммная панель GE Relay разработана строго в соответствии со стандартами промышленной безопасности. Четкие предупреждающие знаки и рабочие процедуры эффективно предотвращают риски поражения электрическим током и повреждения оборудования во время установки и технического обслуживания.

Область применения

DS200RTBAG1AHC благодаря своей универсальности подходит для широкого спектра приложений промышленного контроля и управления питанием.

Он применяется в качестве преобразователя частоты (ЧРП) в системе управления и привода промышленных двигателей в GE Mark V, Mark VI и других системах привода, обеспечивая вспомогательный выход управления. GE DS200RTBAG1A может запускать/останавливать вспомогательные вентиляторы и водяные насосы или отображать состояние привода (работает, готовность, неисправность) на центральном ПЛК/ЧМИ.

Что касается управления возбуждением больших двигателей/генераторов, он обеспечивает ключевые функции управления и блокировки в системе возбуждения, такие как наложение и отключение магнитного поля.

Автоматизация процессов и производство

При управлении системой транспортировки управляется взаимосвязь между несколькими конвейерами. Запуск и остановка одного конвейера зависит от рабочего состояния другого.

Механическая автоматизация

Внедряйте защитные и управляющие блокировки (например, защиту контроля доступа и контроль давления смазки) на производственном оборудовании, таком как термопластавтоматы, прессы и оборудование с ЧПУ.

Для удовлетворения конкретных требований применения предусмотрены несколько версий напряжения катушки (110 В/24 В постоянного тока, 115 В переменного тока).

Погрузочно-разгрузочные работы и тяжелая промышленность

При управлении кранами и подъемниками он управляет такими функциями управления, как подъем, движение влево и вправо, а также концевые выключатели безопасности.

Он применяется в высоконадежной системе привода шахтных конвейеров для мониторинга сигнализации запуска, управления торможением и системы безопасности натяжения троса.

Производство и распределение электроэнергии

Панель управления генератором DS200RTBAG1AHC используется для последовательного подключения сигналов тревоги (сигнальный звуковой сигнал, световой индикатор) и управления вспомогательной системой.

Каждая группа реле оснащена встроенным светодиодным индикатором состояния, обеспечивающим быстрое визуальное обнаружение неисправностей и техническое обслуживание.

Функция реле, обеспечивающая управление выключателем и индикацию состояния в управлении распределительным устройством.

Системная интеграция и управление интерфейсами

Низковольтный сигнал управления ПЛК (например, 24 В постоянного тока) и высоковольтная заводская схема управления (например, 115 В переменного тока) преобразуются через интерфейс для достижения преобразования уровня сигнала и изоляции.

Сигнал управления, посылаемый одним контроллером, может быть маршрутизирован через эту плату для одновременной активации нескольких независимых цепей (например, один сигнал «неисправности» может вызвать сигнал тревоги, световой индикатор и отправить сигнал в ПЛК) для расширения многоканального выхода.
