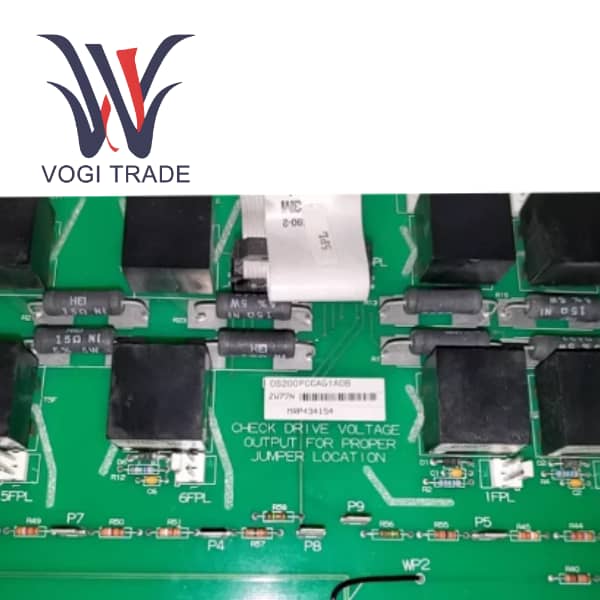

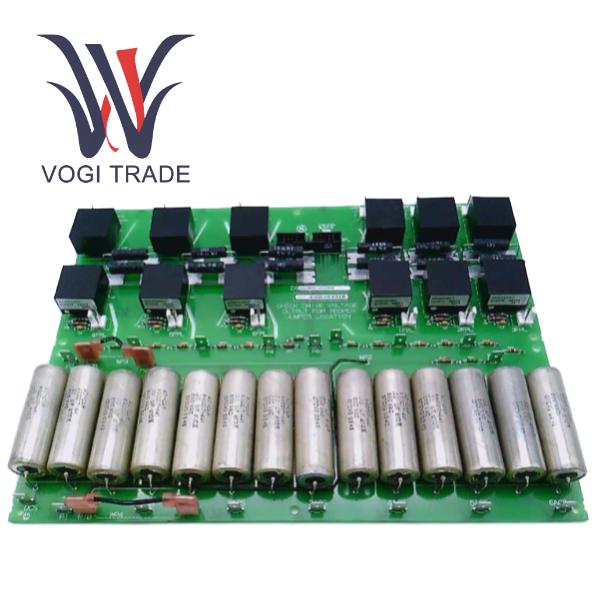

GE DS200PCCAG1ADB

GE DS200PCCAG1ADB Бренд: GE
Описание: Карта подключения питания
Состояние: Совершенно новый
Сертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМО
Гарантия: 1 год
Кол-во инвентаря: 10
Срок оплаты: Т/Т
Порт доставки: Сямэнь
GE DS200PCCAG1ADB предназначен для облегчения преобразования, управления и распределения электроэнергии в различных промышленных системах. Прочная конструкция и надежность делают его ключевым компонентом в управлении питанием турбинных систем и другого промышленного оборудования.

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Производство	GE
Номер модели	DS200PCCAG1ADB
Номер заказа	DS200PCCAG1ADB
Каталог	Марк V
Страна происхождения	США
КОД ТН ВЭД	85389091
Измерение	19см х 19см х 4,5см
Размер упаковки	21см х 21см х 7см
Масса	1,8 кг

Технические параметры

Диапазон напряжения якоря постоянного тока	240–630 В постоянного тока (конкретное значение выбирается с помощью перемычки JP1/JP2)
Входное напряжение переменного тока	≤ 600 В (СКЗ)
Применимая структура	Драйверы кадров C, G
Соответствующая плата питания	DCFB
Буферная схема	Буферы переменного и постоянного тока
Буферная схема	• 1FPL-6FPL, 1RPL-6RPL: вывод импульсных сигналов стробирования на мост SCR. • 5PL: осуществляет связь с платой питания DCFB, получая сигналы управления и источник питания +24 В.
Настраиваемые перемычки	• JP1, JP2: используются для установки коэффициента ослабления обратной связи по напряжению постоянного тока в соответствии с напряжением системы. • WP3, WP4: используются для выбора того, подключены ли сеть буферных конденсаторов и канал обратной связи по напряжению к одному и тому же узлу силового моста.

Подробная информация о продукте

DS200PCCAG1ADB — это особая модель из серии плат подключения питания DS200PCCA, производимая GE Industrial Control Systems. Эта плата играет ключевую интерфейсную роль в системе привода постоянного тока, соединяя схему управления драйвера (например, плату питания DCFB) с силовым мостом тиристора (SCR).

Его основная функция — подавать изолированные импульсные сигналы управления затвором на тиристор через встроенный импульсный трансформатор, точно контролируя состояние проводимости силового моста. Кроме того, эта карта объединяет канал обратной связи по напряжению и буферную схему, которая может контролировать напряжение якоря и подавлять скачки напряжения и шум в цепи, чтобы обеспечить стабильную работу системы.

Область применения

Если пользователи поставляют устройства аналогового ввода, подключайте их экранированными кабелями к соответствующим маркированным клеммам аналогового входа, чтобы предотвратить электромагнитные помехи. Используйте GE DS200PCCAG1ACB для цифровых устройств ввода и вывода, строго поляризуя и плотно подключая их к соответствующим цифровым портам ввода-вывода.

Используйте специальное программное обеспечение для настройки GE. С помощью графического интерфейса пользователя (GUI) пользователи могут определять характеристики входных/выходных сигналов, калибровать аналоговые входы или определять конфигурации связи, такие как IP и сетевые протоколы. Пользователи также могут адаптировать алгоритмы управления в соответствии со своими производственными процессами.

Области применения

Тяжелая техника

Металлопрокатное и обрабатывающее оборудование

Горные подъемники и конвейеры

Бумажное оборудование

Другие промышленные применения, требующие высокопроизводительного управления скоростью постоянного тока.
