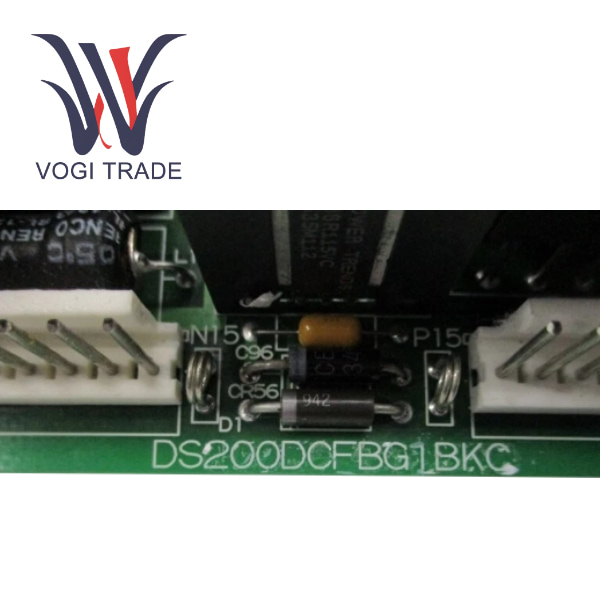

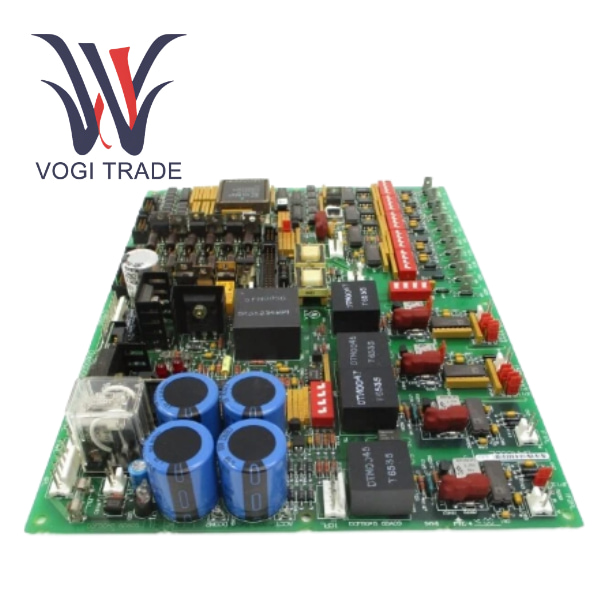

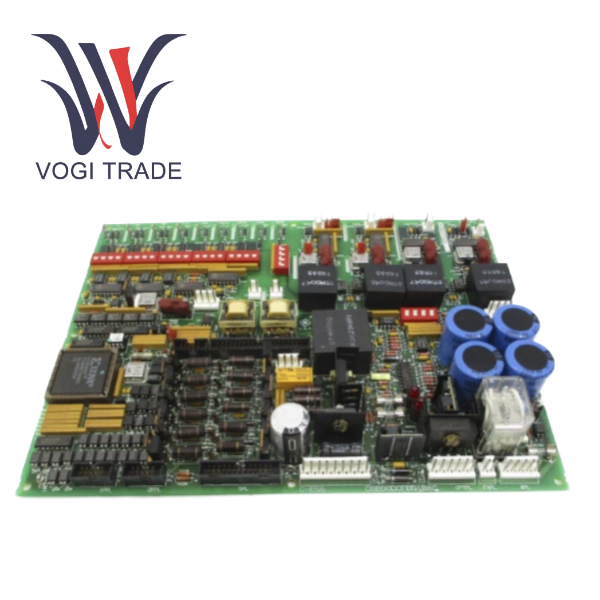

Бренд: GEОписание: ПЛАТА ПИТАНИЯСостояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 7Срок оплаты: Т/ТПорт доставки: СямэньGE DS200DCFBG1BKC — это плата управления питанием и обратной связью для промышленных приводных систем GE (таких как DC2000 и EX2000).
| Производство |
GE |
| Номер модели |
DS200DCFBG1BKC |
| Номер заказа |
DS200DCFBG1BKC |
| Каталог |
Марк V |
| Страна происхождения |
США |
| КОД ТН ВЭД |
8479909090 |
| Измерение |
35см*35см*5см |
| Размер упаковки |
37см*37см*7см |
| Масса |
1,5 кг |
Технические параметры
| Элемент |
Технические характеристики |
| Модель продукта |
DS200DCFBG1BKC |
| Основные функции |
Многоканальная выработка электроэнергии, контроль обратной связи по сигналу, триггерный привод SCR, управление контактором |
| Входная мощность |
38 В переменного тока (±10%) или 24 В постоянного тока |
| Основная выходная мощность |
+5 В/4 А, ± 15 В/0,8 А, ± 24 В постоянного тока, 115 В переменного тока (вентилятор) |
| Обратная связь по сигналу |
Контролируйте линейное напряжение/ток переменного тока, напряжение моста постоянного тока, напряжение двигателя, шунтирующий ток и т. д. через цепь ГУН. |
| Конфигурируемость |
13 перемычек (JP), 7 DIP-переключателей (SW) |
| Ключевые обновления |
Перемычка JP13 (только для версий BKC и выше) используется для питания магнитного поля и многомостового параллельного масштабирования. |
| Совместимые системы |
GE DC2000, CB2000, EX2000, FC2000, GF2000, ME2000, AC2000 IGBT |
Функциональные характеристики
GE DS200DCFBG1BKC обладает высокой выходной мощностью и обеспечивает несколько регулируемых источников питания, включая источники питания постоянного тока +5 В/4 А, ±15 В/0,8 А и ±24 В для питания всей системы управления.
Производительность платы GE в точной обработке сигналов также превосходна. Плата оснащена схемой многоканального генератора, управляемого напряжением (ГУН), и схемой аналоговой обработки сигналов, которая может точно контролировать амплитуду и фазу линейного напряжения переменного тока, напряжения моста постоянного тока, напряжения двигателя и токовых сигналов уровня милливольт, выдаваемых шунтом.
Тринадцать встроенных настраиваемых перемычек (JP) и семь DIP-переключателей (SW) позволяют пользователям точно настроить тип входного сигнала (прямой шунт или внешний ГУН), состояние активации цепи ГУН и диапазон обратной связи по напряжению/току в соответствии с конкретными моделями привода, размерами шасси и типами датчиков.
Обзор продукта
DS200DCFBG1BKC — это плата управления питанием и обратной связью для промышленных приводных систем General Electric, таких как DC2000 и EX2000. Эта плата имеет две основные функции:
ЩИТ ЭЛЕКТРОПИТАНИЯ выполняет функцию многоканальной генерации и распределения электроэнергии. Преобразуйте и регулируйте входное напряжение 38 В переменного тока или 24 В постоянного тока в различные источники питания уровня управления (+5 В, ± 15 В и ± 24 В постоянного тока), необходимые системе, и обеспечивайте питание 115 В переменного тока для вентилятора корпуса.
На этой плате также применяется комплексная функция мониторинга сигнала и обратной связи GE. Через встроенную схему генератора, управляемого напряжением (ГУН), ключевые сигналы напряжения и тока (такие как напряжение/ток якоря, линейное напряжение/ток переменного тока и напряжение двигателя) преобразуются в частотные сигналы и передаются на плату управления верхнего уровня (SDCC/LDCC) для обеспечения мониторинга системы, защиты и управления триггером.
Интегрированный привод и защита
Включает в себя схему управления импульсами запуска затвора тиристора (SCR) для управления тиристорами якоря и цепи возбуждения.
DS200DCFBG1B Обеспечивает схему привода контактора для управления главным контактором (MA) и контактором двигателя (MD). Оснащен комплексной **защитой предохранителей** (FU1, FU2, FU3) и соответствующей светодиодной/неоновой лампой индикации неисправности.
