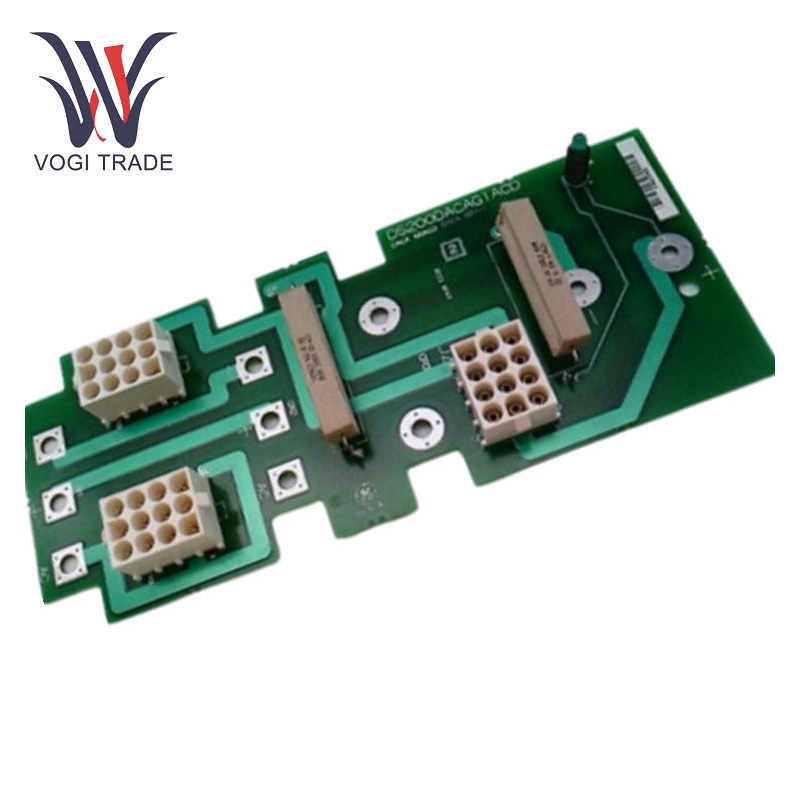

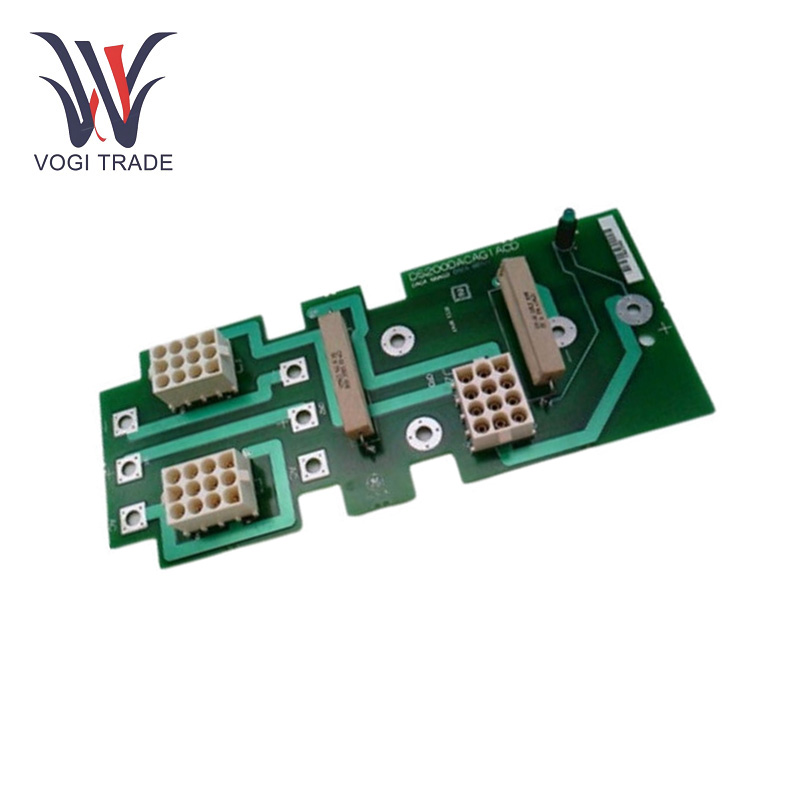

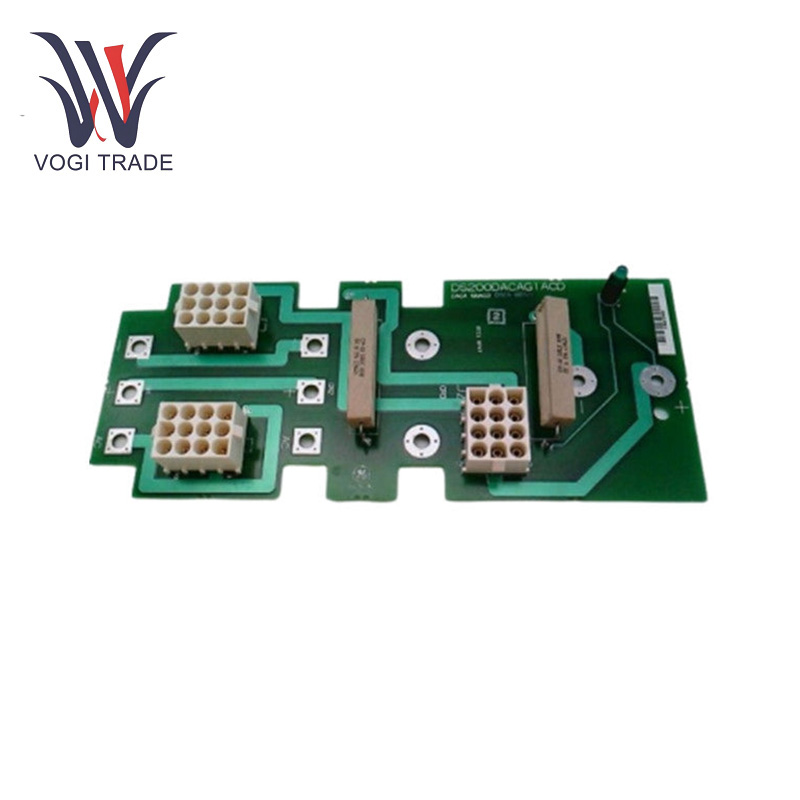

GE DS200DACAG1ACD

Эксплуатационные параметры

Входное напряжение: 105-132V AC

Выходное напряжение: 90-145V DC

Максимальный выходной ток: 9,5 ампер

Диапазон рабочей температуры:-30 до 60 ° C.

Выходное напряжение: Выходное напряжение Ripple составляет 4 V P - P.

Рейтинг вывода тока:Рейтинг выходного тока составляет 9,5 A DC.

Функции продукта

Конверсия мощности AC/DC: GE DS200DACAG1ACD Основная функция состоит в том, чтобы действовать как модуль преобразования мощности AC/DC. Он использует выпрямитель с полным волновым мостом для преобразования мощности, эффективно преобразуя входящий переменный ток в постоянный ток. Это преобразование необходимо для питания компонентов в системах управления GE Speedtronic, которые требуют мощности постоянного тока.

Местное хранение энергии: Дополнительное локальное хранение энергии. Эта функция хранения энергии позволяет системе продолжать работать в течение ограниченного количества времени в случае потери мощности управления, обеспечивая косвенную поездку - через это помогает сохранить ее, даже когда питание теряется. Это важно, так как помогает удержать интактную систему управления испытать потерю данных и обеспечивает никакой разбивки всей установки после временных отказов питания.

Параллельные возможности: GE DS200DACAG1ACD позволяет параллельно, что полезно, когда требуется более высокий выходной ток. Подключив несколько модулей DS200DACAG1ACD параллельно, общая производительность выходного тока может быть увеличена в соответствии с требованиями большей мощности - голодных систем.

Установка

Монтаж: GE DS200DACAG1ACD имеет в общей сложности четыре монтажных отверстия на базе, что позволяет легко установить на нужную структуру или оборудование. Эти отверстия создают точки выравнивания для якорей в соответствующих приспособлениях.

Силовые соединения: Вход переменного тока и вывод постоянного тока через 12 -позиционный разъем. Авиационный разъем включен для ввода и вывода мощности, что обеспечивает стабильное соединение и уменьшая возможность наличия свободного соединения, которое приводит к сбою питания.

Входной выбор: Как уже упоминалось ранее, для выбора входного напряжения между 115 В и 230 В переменного тока используется внутренний кабель, подключенный к JTX1 или JTX2. Этот простой, но эффективный метод позволяет пользователям настраивать модуль в соответствии с доступным источником питания.

Диапазон приложений

системы управления： GE DS200DACAG1ACD в основном используется в системах управления GE Speedtronic. В частности, он применяется, когда основной источник питания для системы управления составляет 125 В постоянного тока, с батареей или без нее. Его можно найти в различных промышленных приложениях, таких как электростанции, где он играет решающую роль в питании систем управления турбинами. Эти системы управления основаны на стабильной мощности постоянного тока, обеспечиваемой GE DS200DACAG1ACD, чтобы обеспечить эффективную и безопасную работу турбин.

Поиск неисправностей

Сила - связанная проблемаs: Если нет выходного напряжения, сначала проверьте входное напряжение. Утвердите, что входное напряжение диапазона 105 - 132 В переменного тока и выбор входного напряжения 115 В переменного тока или 230 В переменного тока правильно устанавливается внутренним подключением кабеля с JTX1 или JTX2.

Перегрев проблемы: Если модуль перегревается, проверьте температуру рабочей среды. Если температура окружающей среды будет выше 60 ° C, это может привести к перегреву модуля. Необходимы дополнительные меры охлаждения, такие как вентилятор или радиатор. Вокруг модуля не должно быть никакой блокировки, которые вызывают ограничение потока внешнего воздушного потока.

Выходные проблемы с волнами: Если выходное напряжение пульсации превышает, пульсация должно быть равным менее 4 В P-P, конденсатор выходного фильтра может быть виновным. Осмотрите конденсатор на предмет отек, утечки или признаков повреждения. Затем конденсатор должен быть заменен надлежащим конденсатором, если он обнаруживается дефектным в том, что существует. Кроме того, пользователь должен предоставить входной фильтр для снижения гармонических токов. В такой ситуации входной фильтр может иметь ошибку. Отказ входного фильтра приведет к аналогичному переизбытливому выходному пульсанию.
