Бренд: GEОписание: ПЛАТА ПИТАНИЯСостояние: Совершенно новыйСертификат: ОТЧЕТ О ИСПЫТАНИЯХ COO ГАРАНТИЙНОЕ ПИСЬМОГарантия: 1 годКол-во инвентаря: 7Срок оплаты: Т/ТПорт доставки: СямэньGE DS200DCFBG1BNC — это плата управления питанием и обратной связью для промышленных приводных систем GE (таких как DC2000 и EX2000).
| Производство |
GE |
| Номер модели |
DS200DCFBG1BNC |
| Номер заказа |
DS200DCFBG1BNC |
| Каталог |
Марк V |
| Страна происхождения |
США |
| КОД ТН ВЭД |
8479909090 |
| Измерение |
35см*35см*5см |
| Размер упаковки |
37см*37см*7см |
| Масса |
1,5 кг |

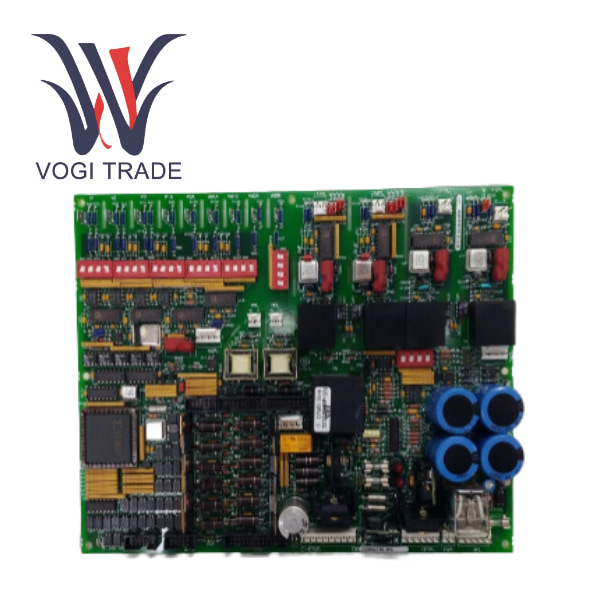

Обзор продукта
DS200DCFBG1BNC — это основной модуль обработки питания и обратной связи для промышленных систем управления General Electric (GE), специально разработанный для приводов серий DC2000 и EX2000. Эта плата объединяет в себе многоканальную выходную мощность, сбор и преобразование сигналов, функции управления оборудованием и защиты системы и является ключевым компонентом для обеспечения стабильной работы промышленных приводных систем. Версия G1BNC имеет значительно улучшенную совместимость за счет оптимизации аппаратного обеспечения и функций, что делает ее более подходящей для суровых промышленных условий.
Основные функции
Высокоэффективное многоканальное управление питанием
Преобразуйте входное напряжение 38 В переменного тока или 24 В постоянного тока в регулируемые напряжения постоянного тока +5 В, ±15 В и ±24 В, необходимые системе управления, и обеспечьте питание 115 В переменного тока для вентилятора корпуса.
Все силовые выходы оснащены защитой от перегрузки по току и короткого замыкания (с помощью предохранителей FU1-FU3) для обеспечения безопасности электропитания системы.
Точный мониторинг сигнала и обратная связь
Сбор данных в реальном времени по схеме генератора, управляемого напряжением (ГУН).
Сигнал напряжения/тока сети переменного тока
Напряжение моста постоянного тока и напряжение двигателя
Якорь двигателя и ток возбуждения (через шунтирующие сигналы милливольтового уровня)
Аналоговый сигнал преобразуется в частотный сигнал и затем передается на главную плату управления (SDCC/LDCC) для обеспечения управления с обратной связью и диагностики неисправностей.
Гибкая конфигурация оборудования
Встроенные настраиваемые перемычки (JP) и DIP-переключатели (SW) поддерживают настройку диапазона сигнала и режима входа в соответствии с моделью драйвера и типом датчика.
Версия BNC использует оптимизированную логику перемычек и схему схемы для повышения защиты от помех и долгосрочной стабильности.
Интегрированный интерфейс привода и управления.
Встроенная схема импульсного управления затвором тиристора напрямую управляет запуском якоря и тиристора возбуждения.
Оснащенный релейным интерфейсом для управления главным контактором (MA/MD), он упрощает внешнюю проводку.
Технические параметры
|
Элемент |
Описание |
|
Номер модели |
DS200DCFBG1BNC |
|
Входная мощность |
38 В переменного тока (±10%) или 24 В постоянного тока |
|
Выходная мощность |
+5 В/4 А, ± 15 В/0,8 А, ± 24 В, 115 В переменного тока |
|
Обратная связь по сигналу |
Поддержка выходного сигнала частоты VCO (0-500 кГц) и аналогового сигнала напряжения |
|
Механизм защиты |
Предохранители FU1 (115 В переменного тока), FU2/FU3 (±24 В постоянного тока) |
|
Совместимые системы |
DC2000, EX2000, CB2000, ME2000, GF2000 и т. д. |
GEDS200DCFBG1BNC в основном применяется в промышленных системах привода постоянного тока для прокатных станов, шахтных подъемников и больших конвейеров.
Управление возбуждением генератора (EX2000) исключительно хорошо обеспечивает точное регулирование выходного напряжения и мощности генераторов.
Управление мощностью автоматизированной производственной линии использует ПЛК для выполнения функций запуска и остановки двигателя, регулирования скорости и защиты.
