Описание продукта

Производство	GE
Номер модели	531X307LTBAKG1
Номер заказа	531X307LTBAKG1
Каталог	КЛЕММНАЯ ПЛАТА ЛВС
Страна происхождения	США
КОД ТН ВЭД	85389091
Измерение	33смx7смx4см
Размер упаковки	35смx10смx7см
Масса	0,6 кг

ОперационнаяКметры

ПараметркотОри	Специфическийдействия
ПродуктМопринадлежащий	531X307LTBAKG1
ВходЧенl	8 каналов (IN1 – IN8)
Входной сигналпобежалге	24–230 В переменного тока, 60 Гц; 115–230 В переменного тока, 50 Гц; 24–250 В постоянного тока
Управляющий входплюсg	8 (C11PL – C18PL), 24 В постоянного тока
Выходное реле	7-канальный (OT1 – OT7), контакты формы C
Контакт релеспособныйy	0,6 А при 125 В переменного тока; 0,6 А при 110 В постоянного тока; 2,0 А при 30 В постоянного тока
Основные разъемы	8ПЛ, 10ПЛ, ОПТПЛ, РПЛ
Совместимые системы	Приводы и системы управления серии GE Mark

ПродуктПодвигрез

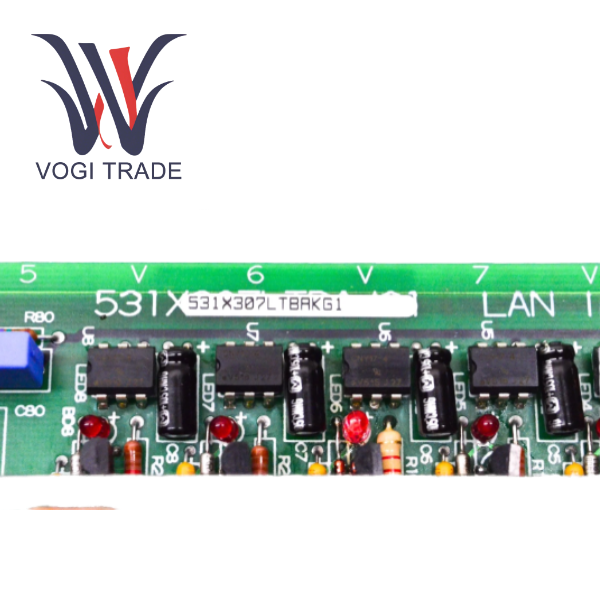

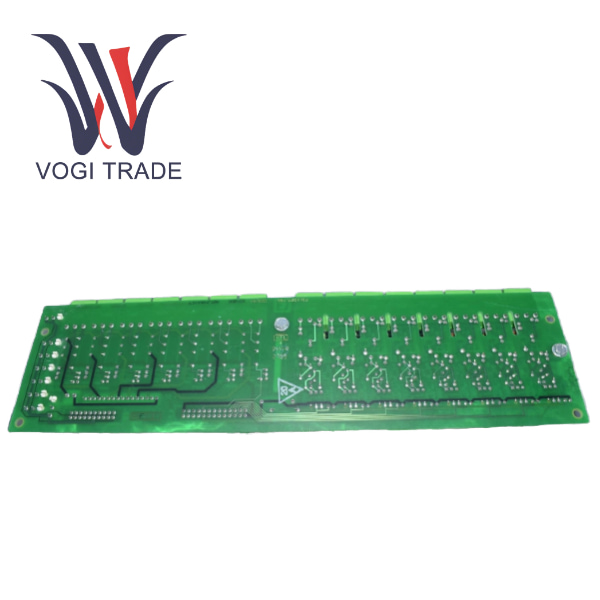

GE 531X307LTBAKG1 имеет восемь универсальных входных каналов переменного/постоянного тока 24–240 В, которые можно напрямую подключать к различным датчикам и распределительным устройствам на объекте. Эта плата одновременно объединяет семь релейных выходов для управления мощными нагрузками, такими как контакторы и индикаторные лампы.

Безопасное преобразование внешних сигналов высокого напряжения (до 240 В переменного тока) в логические сигналы 24 В постоянного тока, распознаваемые платой управления приводом, обеспечивая эффективную электрическую изоляцию для защиты основной системы управления от помех на месте и скачков высокого напряжения.

GE 531X307LTBAKG1 имеет восемь универсальных входных каналов переменного/постоянного тока 24–240 В, которые можно напрямую подключать к различным датчикам и распределительным устройствам на объекте. Эта плата одновременно объединяет семь релейных выходов для управления мощными нагрузками, такими как контакторы и индикаторные лампы.

Пятнадцать встроенных светодиодных индикаторов (LED1-LED8, показывающие состояние входа, LED17-LED23, показывающие состояние реле) четко отображают рабочее состояние оборудования, что значительно облегчает отладку и обнаружение неисправностей на месте.

Входной сигналaс

GE 531X307LTBAKG1 обычно встречается в промышленных приводных системах. Подключите панель управления (аварийную остановку, кнопку пуска, световой индикатор) к контроллеру привода.

Клеммная колодка GE lan служит интерфейсным модулем между ПЛК и полевыми исполнительными устройствами (такими как контакторы и реле) при управлении автоматизированными производственными линиями.

Он служит оригинальным заводским компонентом для замены во время технического обслуживания и модернизации существующей приводной системы GE, чтобы обеспечить совместимость и надежность системы.

СравнениеставкакогдаВерсии G1 и G2

Характерристический	G1	G2
531X307LTBAKG1 входы (C11PL-C18PL)	⭕	×
Разъем 8PL	⭕	×
Входной сигнал переменного токапредположимрт	Поддерживать	Поддерживает только входной сигнал постоянного тока
Применимость	Комплексные функции для приложений, требующих гибкой конфигурации и сигналов переменного тока.	Подходит для упрощенных приложений с входным сигналом чистого постоянного тока.
