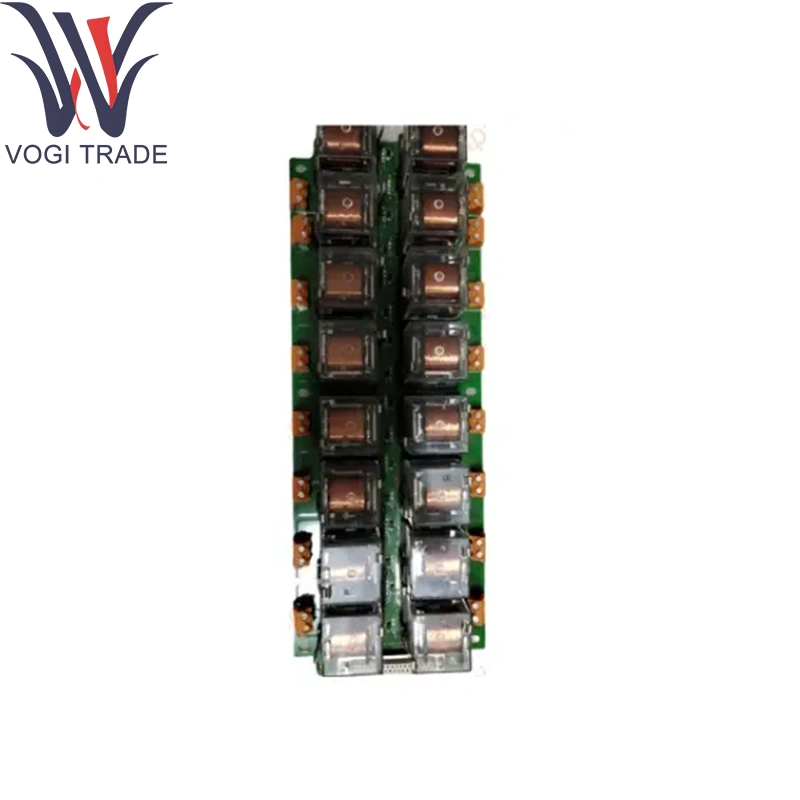

GE BDO20 388A2275P0176V1

Технические параметры

Разъемы Backplane: два 50-контактных разъема в стиле DIN, соответствующие носителю BDO20

Терминальные блоки:

Тип подключаемого винтового зажима, 52-позиционная конструкция GE BDO20 388A2275P0176V1

Рейтинги: 300 В переменного тока/постоянный ток, 10 a на полюс

Прорыв дизайна: пассивный сигнал; Нет активных компонентов или преобразования мощности

Электрическая изоляция: предоставлено отдельными модулями ввода -вывода; терминальная плата несет только неизменные сигналы

Относящийся к окружающей среде:

Работая температура: от -40 ° C до +85 ° C

Температура хранения: от -55 ° C до +100 ° C

Влажность: до 95 % RH, неконденсирование для GE BDO20 388A2275P0176V1

Функция продукта

Консолидаты и маркировки все заканчивания по полевым проводкам для смешанных пакетов ввода/вывода в GE BDO20 388A2275P0176V1, поддерживая целостность сигнала при упрощении установки и обслуживания. Полевая проводка остается на терминальных блоках во время обменов вводами/выводами, минимизируя время простоя и проводки.

Основные вспомогательные модули

BDO20 I/O-пакетный перевозчик: обеспечивает мощность, обратную плату и механическую поддержку и механическую поддержку

Модули ввода-вывода: дискретный вход, дискретный выпуск, аналоговый вход, аналоговый выпуск и специальные платы, которые подключаются к носителю GE BDO20 388A2275P0176V1

ЦП контроллера: GE Mark Vie CPU Модули обработки данных ввода -вывода через сеть Ionet

Удлинительные компоненты

Альтернативные терминальные блоки: доступны в конфигурациях 16-, 32- и 52-полюсов; Весенние варианты для устойчивой к вибрации проводки

Клипки с адаптером с плоской панелью для монтажных наборов для 35-мм рельсов или панелей шасси

Управление кабелями: каналы проволоки, зажимы для сцепления и метки маркировки для организации жгута

Запасные части: замена контактов разъемов задних пластин и комплекты с блоками терминала для GE BDO20 388A2275P0176V1 Полевой сервис

Поддержка программного обеспечения

Конфигурация: нет - без пассивного аппаратного обеспечения; Нет прошивки или программного обеспечения на самой терминальной плате

Диагностика: присутствие проверено при Power-Up с помощью ID-носителя; отсутствующие или неправильные модули, помеченные в диагностике контроллера

Документация: Руководство по установке и проводке в Руководстве по установке ввода/вывода GE BDO20 и справочном руководстве по терминалу для GE BDO20 388A2275P0176V1.
