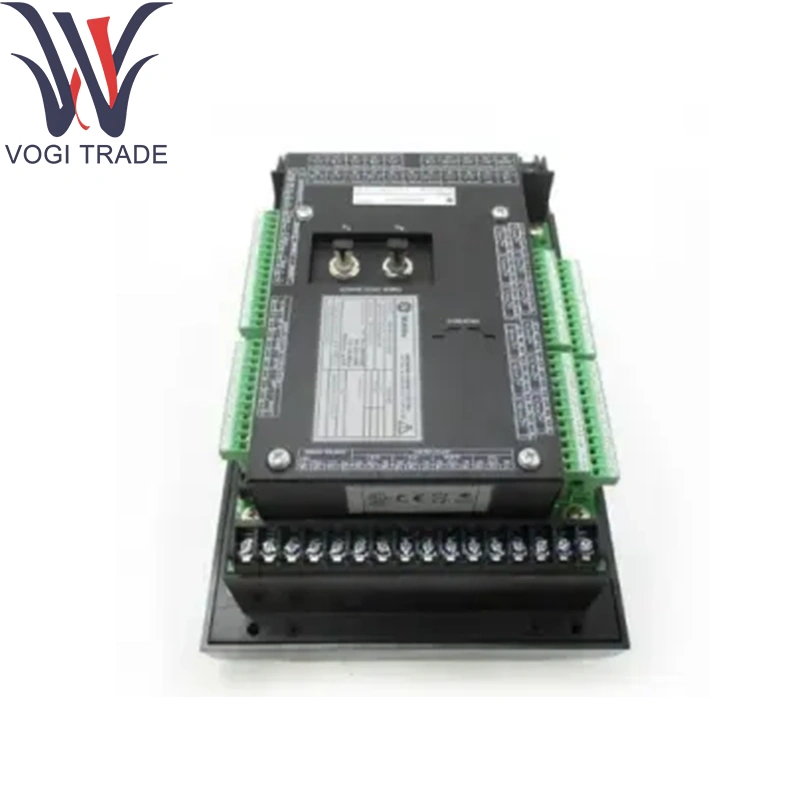

GE MAI10 369B184G5001

Технические параметры

Каналы: 8 изолированных аналоговых входов для GE MAI10 369B184G5001

Входные диапазоны (выбирают на канал):

4–20 мА текущая петля (пассивная петля)

0–10 В ввод напряжения постоянного тока

Резолюция: 16-битный Δς ADC на канал

Точность: ± 0,1 % полной масштаба

Скорость выборки: 200 образцов/сек на канал, одновременное сборы

Выделение: ≥ 1 кВ канала до канала и канал к земле

Защита ввода: переосмысление зажима до ± 35 В; Защита от обратной полярности

Фильтрация: программируемый цифровой фильтр с низкой частотой (до 50 Гц)

Разъемы:

Backplane: двойные 50-контактные разъемы с вводом-пакетом.

Полевой проводка: заголовок с правовым углом для блока с подключаемым терминалом на 16 позиций на GE MAI10 369B184G5001

Оценки окружающей среды:

Рабочая температура: от -30 ° C до +65 ° C

Температура хранения: от -40 ° C до +85 ° C

Влажность: до 95 % RH, не конденсирование

Функция продукта

Условия, линеаризируют и оцифровывают аналоговые сигналы процесса через GE MAI10 369B184G5001, пересылав калиброванные пакеты данных по шине Ionet Ethernet до процессора Mark Vie. Встроенная диагностика обнаруживает условия открытой петли, короткого замыкания и вне расстояния, сообщая об ошибках в системе управления для своевременного тревожного и профилактического действия.

Основные вспомогательные модули

Отн на пакете ввода-вывода: IS42XPSCAH1B Power/Carrier Assembly, обеспечивающая мощность Backplane и подключение Ethernet к GE MAI10 369B184G5001

Модуль контроллера: IS200TPROH1C MARK VIE ЦП Обработка

Дополнительные доски ввода/вывода:

Модули цифрового ввода (IS200TICIH2A)

Модули реле (is400trlys1b)

Модули безопасности-I/O (IS220YSILS1B)

Удлинительные компоненты

ПЛАНЧАТНЫЕ КОМПЛЕКТЫ: КЛЮЧЕВЫЕ БЛОКИ СВЯТА СВЯЗИ

Комплекты с панелью и панелью: адаптерные зажимы и кронштейны для 35-мм железнодорожного или шкафного панели установки

Экранирующие аксессуары: зажимы кабеля и железнодорожные шарики для подавления EMI на аналоговых петлях

Калибровочные приспособления: калибраторы внешнего цикла для проверки нуля/пролета

Поддержка программного обеспечения

Конфигурация и калибровка:

Выбор типа канала, диапазон и настройки фильтра, определенные через шаблоны GE ControlSt ™/Toolboxst ™

Диагностика и мониторинг:

Целеобразное здравоохранение в реальном времени, открытое замыкание и короткие тревоги, доступные в тегах HMI и OPC-DA

Самопроверка при включении с диагностическими флагами, записанными в диагностике контроллера

Обновления прошивки: доставлено в рамках выпусков системы Mark Vie; применяется через Toolboxst ™

Документация: Подробная в Руководстве по установке ввода/вывода в GE Mark Vie/Vies и справочном руководстве по аналоговому вводу для GE MAI10 369B184G5001.
