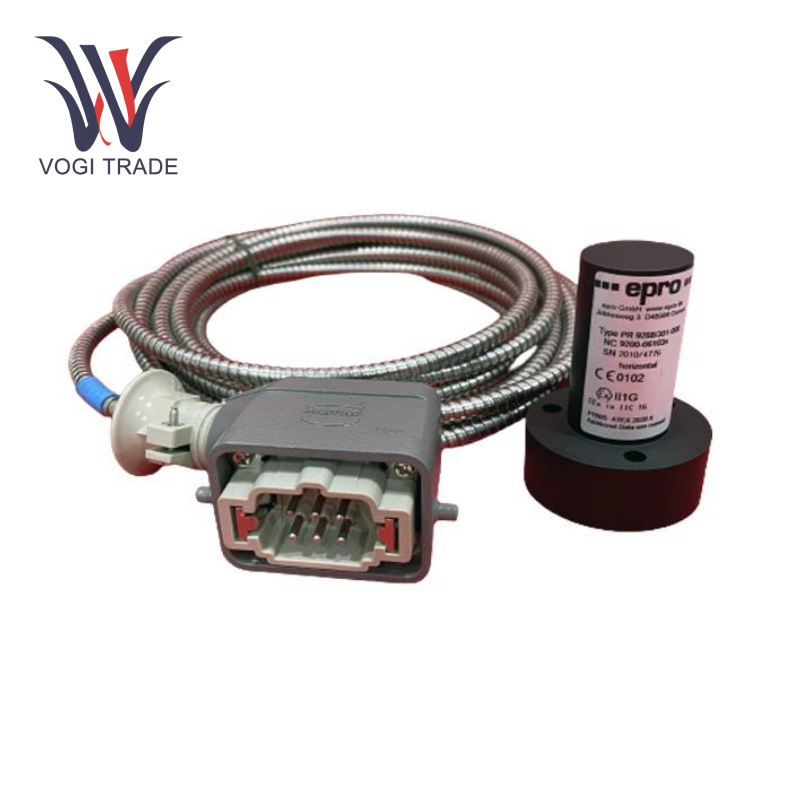

EPRO PR9268/302-000

Технические параметры

Производительность измерения

Диапазон частот: 10 Гц ~ 1000 Гц (стандартный режим) или 4 Гц ~ 1000 Гц (расширенный режим низкой частоты)

Диапазон амплитуды: максимум пика до пика ± 2000 мкм (соответствует ± 1500 мкм линейного диапазона), некоторые модели поддерживают ± 3000 мкМ

Стандартная чувствительность: 28,5 мВ/мм/с (нагрузка 100 кОм, условие 50 Гц)

Необязательная чувствительность: 16,7 мВ/мм/с или 22,0 мВ/мм/с, скорректированные через разъем.

Ошибка линейности: ≤ ± 3%

Рабочая температура: от -20 ° C до +100 ° C

Механические и электрические характеристики

Конфигурация кабеля: стандартный 3-метровый бронированный кабель (дополнительный 5 метров, 8 метров, 10 метров), с дополнительной штепсельной заглушкой или подключением к проводности.

Выходной сигнал: аналоговый сигнал напряжения (пропорционален скорости вибрации), совместимый с системой мониторинга EPRO MMS 3000/6000.

Рабочий принцип

EPRO PR9268/302-000 принимает принцип электромагнитной индукции:

Внутренняя структура: EPRO PR9268/302-000 состоит из сейсмического блока, измерительной катушки, поддерживаемой пружинным листом, и постоянного магнита. Когда корпус вибрирует с устройством, катушка генерирует относительное движение в магнитном поле, генерируя сигнал напряжения, пропорциональный скорости вибрации.

Обработка сигнала: выходной сигнал передается в систему мониторинга через разъем Harting, поддерживая режимы двойной чувствительности (16,7 мВ/мм/с или 22,0 мВ/мм/с) для адаптации к различным условиям работы.

Установка и обслуживание

Требования к установке

Калибровка: 42CRMO4 сталь была откалибрована перед тем, как покинуть фабрику. Только воздушный зазор должен быть отрегулирован до заданного значения (около 1,5 мм) во время установки.

Ограничения направления: EPRO PR9268/302-000 должен быть установлен строго в вертикальных или горизонтальных направлениях с отклонением ≤ ± 10 ° (серия PR9268/30x).

Рекомендации по техническому обслуживанию

Регулярно проверяйте подключение кабеля и заземление экрана, чтобы избежать вмешательства сигнала.

Проверьте точность калибровки каждые 3 месяца. Рекомендуется сократить цикл в средах высокой температуры.

Мы также поставляем другие модели этих продуктов: PR9268/301-000, PR9268/302-100. Они одинаковы по спецификациям, функциям и диапазону приложений. Разница заключается в общей длине бронированного кабеля или есть заглушка на конце кабеля, см. В таблице подробно.

Скачать таблицу
