ЭПРО PR6426/010-110+CON021/916-160

Обзор продукта

PR6426/010-110 + CON021/916-160 — это высокодиапазонное бесконтактное решение для измерения смещения вихревыми токами, специально разработанное для сверхбольших вращающихся машин, поставляемое немецкой компанией Epro.

PR6426/010-110 — вихретоковый датчик с диаметром зонда 32 мм. Огромный размер зонда позволяет ему генерировать более глубокое и широкое индукционное поле, что позволяет измерять цели на больших расстояниях и быть нечувствительным к незначительным неровностям на измеряемой поверхности.

CON021/916-160 — это специальный преобразователь вихретоковых сигналов, который обеспечивает высокочастотное возбуждение датчиков PR6426 и линейно преобразует изменения импеданса, регистрируемые датчиками, в стандартные сигналы напряжения постоянного тока от -2 В до -18 В или от -4 В до -20 В.

Эта комбинация является идеальным выбором для мониторинга осевого смещения и вибрации большой амплитуды больших водяных турбин, тихоходных компрессоров с большой нагрузкой, прокатных станов, судовых движительных систем и другого оборудования. Основная ценность заключается в его способности обеспечивать стабильные, надежные и высокоточные измерения даже в пределах зазора в несколько миллиметров или даже сантиметров, который недоступен для небольших датчиков.

Характеристики и параметры продукта

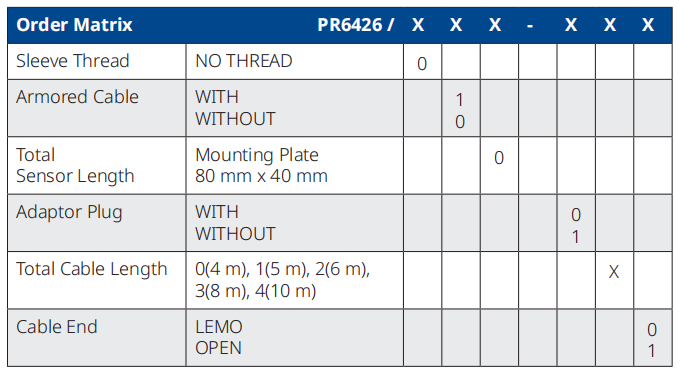

Датчик ПР6426/010-110

PR6426     серия 32 мм

01            Бронированный кабель

0              Стандартная установка, монтажная пластина 80x40 мм

-110         линейный диапазон 10,0 мм

Диаметр зонда                     32 мм

Диапазон линейных измерений    10,0 мм

Номинальный центральный зазор      примерно 5,5 мм.

Чувствительность                            2 В/мм ± 1,5 % макс.

Ошибка линейности                       ≤ 2,0 %

Минимальный диаметр вала        ≥ 200 мм.

Диапазон рабочих температур

Датчик                                   от -35°C до +175°C

Максимальная температура кабеля     200°C

Материал                                 Нержавеющая сталь для корпуса зонда, ПТФЭ для кабеля

Вес                                  Приблизительно 800 грамм

Конвертер сигналов CON021/916-160

CON021      Базовая модель

916            Совпадений с PR6426

-160           линейный диапазон 16,0 мм

Напряжение питания            от -23 В до -32 В постоянного тока

Выходной сигнал              от -2 В до -18 В или от -4 В до -20 В.

Частотная характеристика     от 0 до 20 000 Гц

Время нарастания                    < 15 мкс

Диапазон рабочих температур     от -30°C до +100°C

Степень защиты                       IP20

Сертификаты                            ATEX, IECEx, CSA

Функциональные особенности продукта

Основное преимущество этой крупномасштабной сенсорной системы заключается в ее чрезвычайно широких измерительных возможностях и способности адаптироваться к суровым условиям работы.

Очень большой диапазон измерения и зазор

Линейный диапазон 16,0 мм и номинальный установочный зазор 5,5 мм позволяют PR6426/010-110 + CON021/916-160 выдерживать чрезвычайно большие перемещения вала. Например, в крупных гидроагрегатах из-за гидравлического удара и теплового расширения осевое смещение вала может достигать нескольких миллиметров и даже превышать 1 сантиметр. Только датчики уровня PR6426 могут охватить такой широкий диапазон.

Не чувствителен к условиям поверхности.

Индукционное поле, создаваемое огромным 32-миллиметровым зондом, очень глубокое и плавное. Это делает PR6426/010-110 очень невосприимчивым к локальным дефектам поверхности вала, незначительным изменениям толщины масляной пленки или небольшой шероховатости поверхности. Результаты измерений отражают среднее положение большой площади, а не мгновенное значение определенной точки, что делает данные более стабильными и надежными.

Разработан специально для тяжелой техники.

Твердая структура. Корпус из нержавеющей стали и прочные кабели из ПТФЭ выдерживают механические нагрузки и высокие температуры в тяжелых промышленных условиях.

Благодаря широкому диапазону рабочих температур от -35°C до +175°C он подходит для различных сценариев применения: от гидроэлектростанций в холодных регионах до тропических нефтеперерабатывающих заводов.

Высокие динамические характеристики

Несмотря на большой размер датчика, его частотная характеристика 20 кГц остается превосходной. PR6426/010-110+CON021/916-160 может не только точно измерять медленно меняющиеся осевые смещения, но также регистрировать низкочастотные вибрации с большой амплитудой, вызванные неисправностями или дисбалансом подшипников.
