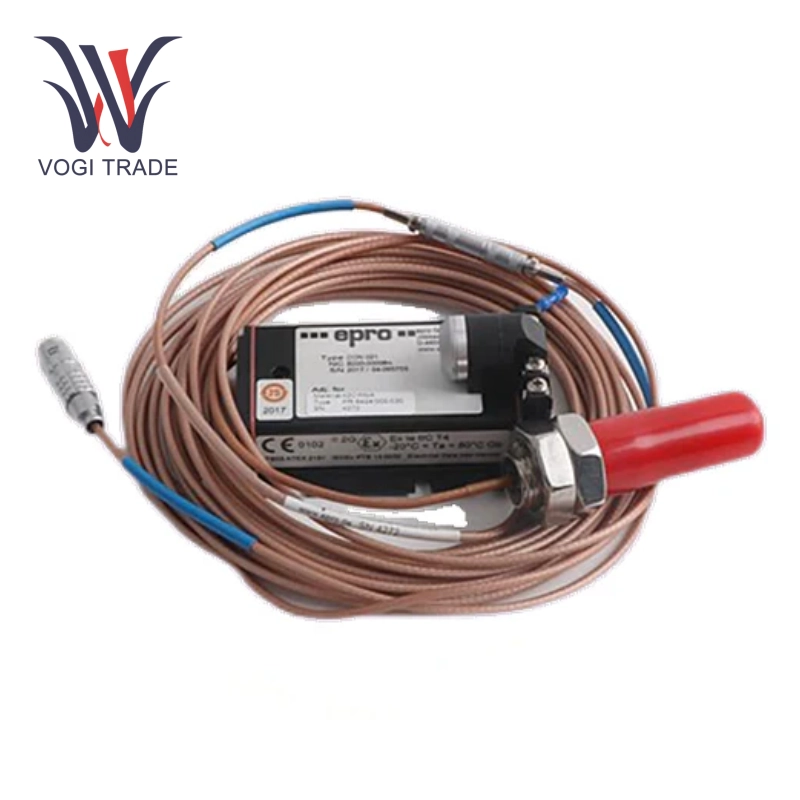

EPRO PR6426/000-030

Технические параметры

• Диапазон: ± 3 мм
• Чувствительность: 2,67 В/мм
• Частотная характеристика: 0 ~ 20 кГц, время подъема <15 мкс
• Ошибка линейности: ≤ ± 1%, разрешение до 1% от диапазона
• Диапазон температуры: от -35 ° C до +150 ° C
• Напряжение питания: от -23V до -32V DC
• Выходной сигнал: 4 ~ 20 мА или сигнал напряжения
• Установка резьбы: метрическая резьба M10 × 1, подходящая для диаметра вала ≥25 мм

Рабочий принцип

1. Принцип эффекта вихревого тока: EPRO PR6426/000-030 и предусилитель (например, CON021) образуют цепь колебаний и измеряют изменение расстояния между зондом и металлической целью (например, поверхность вала) через амплитуду ослабления электромагнитного поля. Он был откалиброван со сталью 42CRMO4, прежде чем покинуть фабрику. При установке вам нужно только настроить воздушный зазор до заданного значения (около 1,5 мм), и никакой дополнительной калибровки не требуется.
2. Совместимость: EPRO PR6426/000-030 совместим с системой мониторинга EPRO MMS 3000/6000, соответствующим международным стандартам, таким как API 670 и DIN 45670
3. Калибровка нулевой точки: поместите EPRO PR6426/000-030 на стандартный субстрат (например, нулевую пластинку), и возьмите среднее значение по нескольким измерениям с предусилителем.

Проверка линейности: выберите 20%, 50%и 80%точек диапазона, чтобы убедиться, что ошибка составляет <1%.

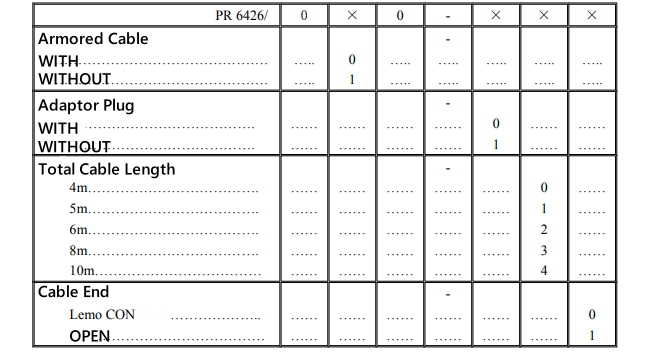

Руководство по выбору
