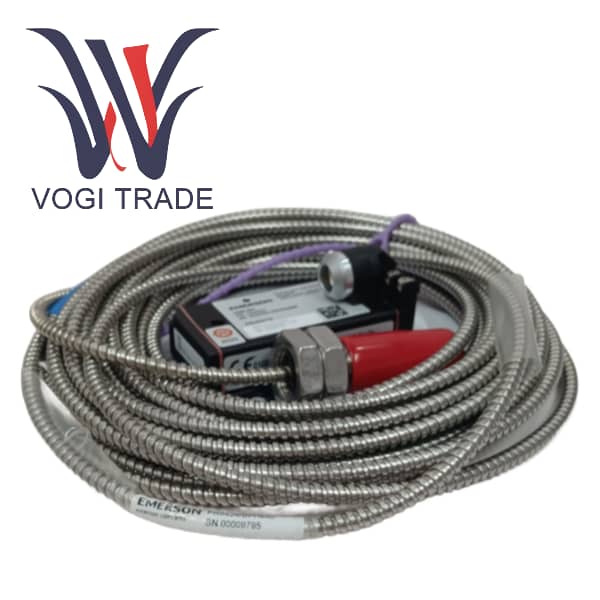

ЭПРО PR6424/011-140+CON021

Обзор продукта

PR6424/011-140 + CON021 — это полностью интегрированная высокопроизводительная система вихретокового измерения торговой марки Emerson EPRO, специально разработанная для непрерывного бесконтактного мониторинга критически важных вращающихся механизмов. Эта конфигурация специально разработана для приложений, требующих высокой производительности и измерений на больших расстояниях.

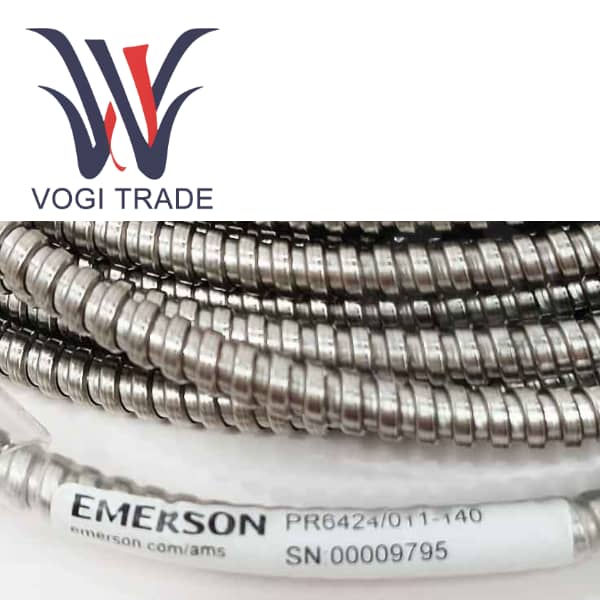

Датчик PR6424/011-140: Это вихретоковый датчик диаметром 16 миллиметров. Код заказа «011-140» указывает, что датчик имеет резьбовой интерфейс M18x1,5, не поставляется с армированным кабелем, имеет длину корпуса 50 мм, оснащен кабелем длиной 14 метров и имеет разъем LEMO.

CON021 Преобразователь сигналов: это интеллектуальный интерфейс системы. Он питает датчик, генерирует высокочастотное колебательное магнитное поле и преобразует необработанный сигнал в стабильное, стандартное выходное напряжение постоянного тока, которое линейно пропорционально расстоянию между наконечником зонда и осью цели.

PR6424/011-140 + CON021 вместе образуют единый канал для точного измерения вибрации, осевого положения и эксцентриситета вала. Кабель длиной 14 метров делает эту конфигурацию особенно подходящей для крупного оборудования, такого как крупные электростанции или морские платформы, где расстояние между панелью мониторинга и точкой измерения обычно довольно большое.

Функции Особенности

Главной особенностью этой модели является кабель длиной 14 метров, расширяющий диапазон измерений. Длинный и высококачественный кабель из ПТФЭ позволяет гибко устанавливать его на крупных механических устройствах, что позволяет устанавливать преобразователь в центральном положении вдали от точки измерения в суровых условиях, обеспечивая безопасность.

Применяя принцип вихревых токов, он обеспечивает отсутствие физического контакта с валом, тем самым исключая износ. Благодаря бесконтактному высоконадежному измерению он обеспечивает превосходную долговременную стабильность для непрерывного мониторинга.

Широкий частотный диапазон системы (0–20 кГц) и быстрое время нарастания (<15 мкс) позволяют ей точно фиксировать медленные изменения положения качения и высокочастотные вибрации, обеспечивая превосходный динамический отклик. Это имеет решающее значение для обнаружения дисбаланса, смещения и других механических неисправностей.

Датчик представляет собой прочную конструкцию, специально разработанную для того, чтобы выдерживать суровые условия эксплуатации в турбомашиностроении, подходит для экстремальных условий, включая высокие температуры (до 150 °C), высокое давление (145 фунтов на квадратный дюйм), а также эрозию под действием масла и химикатов.

CON021 Преобразователь сигналов: это интеллектуальный интерфейс системы. Он питает датчик, генерирует высокочастотное колебательное магнитное поле и преобразует необработанный сигнал в стабильное, стандартное выходное напряжение постоянного тока, которое линейно пропорционально расстоянию между наконечником зонда и осью цели.

Полная линейность этой системы составляет ≤1,5%, а температурная погрешность соответствует стандарту API 670. Он может обеспечить точность и надежность, необходимые для механической защиты (в соответствии со стандартом API 670) и процедур профилактического обслуживания.
