ЭПРО PR6424/011-040+CON021

Обзор продукта

PR6424/011-040 + CON021 — это комплексная высокопроизводительная бесконтактная вихретоковая измерительная система из линейки продуктов Emerson EPRO, специально разработанная для защиты и мониторинга состояния критически важного механического оборудования. Эта интегрированная система предназначена для точного измерения динамического смещения и положения вращающихся валов в суровых промышленных условиях.

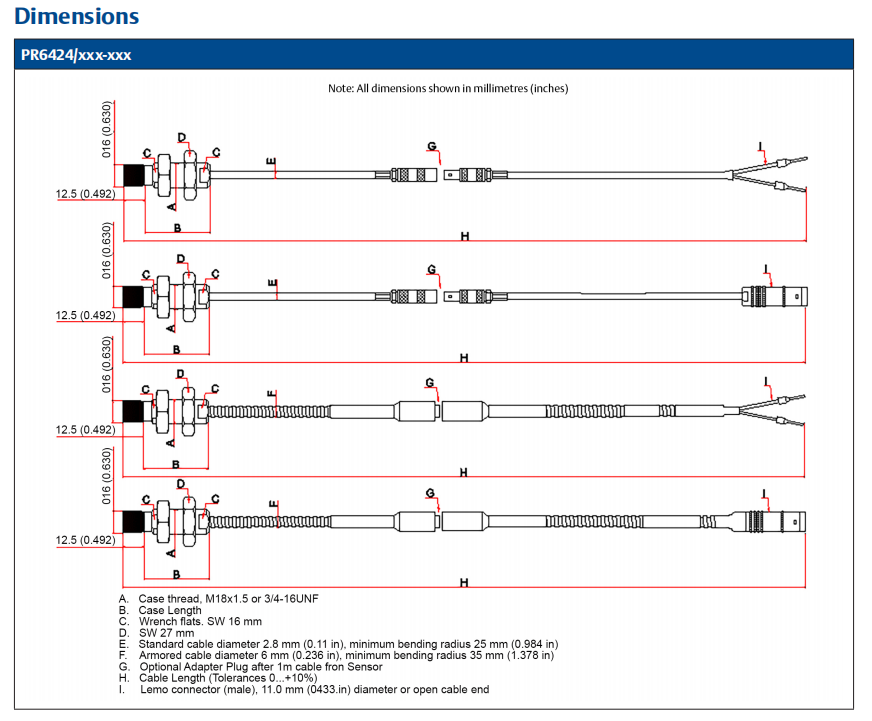

ПР6424/011-040 – вихретоковый датчик (зонд) диаметром 16 миллиметров. Код заказа «011-040» указывает, что в данной конфигурации используется резьба М18х1,5, нет армированного кабеля, длина корпуса 50 мм, общая длина кабеля 10 метров, оснащен разъемами LEMO.

CON021 — согласующий преобразователь сигналов (датчик приближения). Конвертер сигналов отвечает за питание датчика, генерацию высокочастотного магнитного поля и преобразование исходного сигнала датчика в стабильное, высококачественное постоянное напряжение, которое линейно пропорционально расстоянию между наконечником зонда и осью цели.

Вместе они образуют мощную систему для непрерывного мониторинга таких параметров, как радиальная вибрация вала, положение осевого давления и эксцентриситет крупных турбомеханических устройств (таких как турбины, компрессоры и насосы), тем самым обеспечивая раннее обнаружение неисправностей и предотвращение катастрофических отказов.

Параметры продукта

Технические характеристики датчика PR6424/011-040

Чувствительность                            4 В/мм (±101,6 мВ/мил)

Погрешность линейности                      ≤ ±1,5 % (с CON021, стандартный диапазон)

Диаметр датчика                 16 мм

Резьба                               M18x1,5

Длина корпуса (B)                  50 мм

Ключ плоский                        SW 27 мм

Диапазон измерения                 4,0 мм (стандартный диапазон для CON021)

Номинальный воздушный зазор (центр)      ~2,7 мм (0,11 дюйма)

Долгосрочный дрейф                    < 0,3%

Материал                               Ферромагнитная сталь (например, 42 Cr Mo 4)

Минимальный диаметр вала       ≥ 80 мм

Максимальная скорость у поверхности               2500 м/с

Рабочая температура          от -35°C до 150°C (от -31°F до 302°F)

Температурная погрешность               < 4 % на 100 °К (соответствует API 670)

Сопротивление давлению             10 000 гПа (145 фунтов на квадратный дюйм)

Рабочая температура                от -30°C до 100°C (от -22°F до 212°F)

Тип кабеля                          PTFE, небронированный (диаметр 2,8 мм)

Конец кабеля                           Разъем LEMO (штекер)

Технические характеристики преобразователя CON021

Напряжение питания                           от -23 В до -32 В постоянного тока (для выхода от -4 до -20 В)

                                                От -21 В до -32 В постоянного тока (для выхода от -2 до -18 В)

Частотный диапазон (-3 дБ)         от 0 до 20 000 Гц

Диапазон выходного сигнала                   от -4 В до -20 В постоянного тока (или от -2 В до -18 В), линейно соответствующий диапазону измерения датчика.

Рабочая температура                от -30°C до 100°C (от -22°F до 212°F)

Класс защиты                         IP20

Материал корпуса                        LMgSi 0,5 (алюминиевый сплав)

Соединения                              Вход: Самоблокирующаяся розетка Lemo для датчика

                                               Выход/питание: винтовая клемма (провод макс. 1,5 мм²)

Монтаж                                  4 винта M5x20 (в комплекте)
